Vì sao cần checklist khi chọn xi lanh khí nén?

Nhiều hệ thống khí nén gặp lỗi do:

1. Chọn sai bore
2. Chọn sai stroke
3. Chọn sai loại xi lanh
4. Không tính tải thực tế

👉 Kết quả:

1. Xi lanh yếu
2. Rung giật
3. Tốn khí
4. Hư nhanh
5. Máy hoạt động không ổn định

👉 Một checklist đúng sẽ giúp:

1. Chọn xi lanh nhanh hơn
2. Giảm lỗi thiết kế
3. Tăng tuổi thọ hệ thống

Checklist 1: Xác định tải thực tế

Đây là bước quan trọng nhất.

Bạn cần biết:

1. Tải nặng bao nhiêu?
2. Xi lanh đẩy ngang hay nâng lên?
3. Có ma sát không?
4. Có tải lệch tâm không?

👉 Nhiều người chỉ tính trọng lượng sản phẩm mà quên:

1. Ma sát
2. Gia tốc
3. Side-load

→ Dẫn đến chọn sai xi lanh.

Tải ngang và tải nâng khác nhau rất nhiều

Tải ngang

Thông thường:

1. Cần lực nhỏ hơn
2. Nhưng phải tính ma sát ray trượt

Tải nâng

Nếu nâng theo phương đứng:

1. Cần lực lớn hơn nhiều

👉 Vì phải thắng trọng lực hoàn toàn.

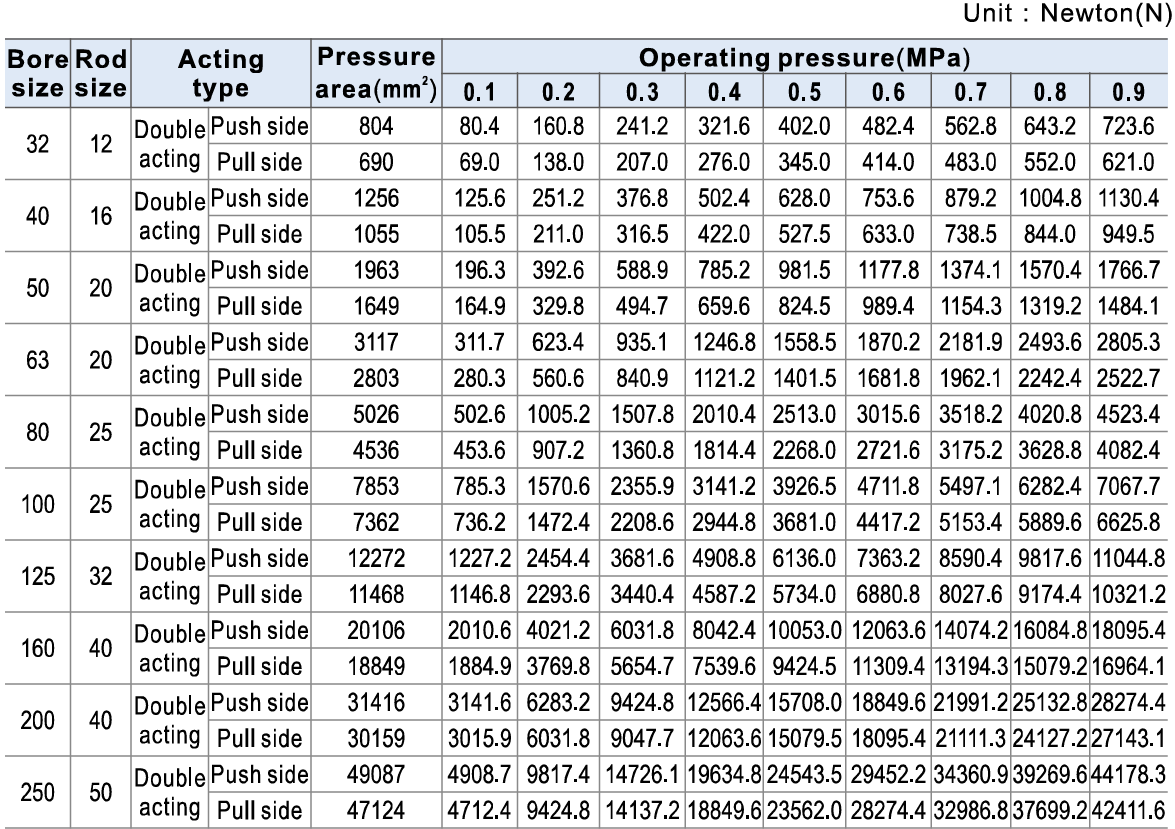

Checklist 2: Chọn bore xi lanh phù hợp

Bore là yếu tố quyết định lực đẩy.

👉 Bore càng lớn:

1. Lực càng mạnh
2. Nhưng tiêu hao khí nhiều hơn

F=P×AF = P \times AF=P×A

Trong đó:

1. F = lực đẩy
2. P = áp suất
3. A = diện tích piston

Chọn bore theo lực thực tế

Thông thường:

1. Nên chọn lực dư khoảng 30–50%

Ví dụ:

1. Cần lực 50kg
2. Nên chọn xi lanh khoảng 70kg lực

👉 Điều này giúp:

1. Hệ thống ổn định hơn
2. Giảm rung
3. Tăng tuổi thọ

Checklist 3: Chọn stroke phù hợp

Stroke là hành trình di chuyển của xi lanh.

👉 Nếu chọn stroke sai:

1. Xi lanh rung
2. Hoạt động không ổn định
3. Tăng side-load

Không nên chọn stroke quá dài

Stroke dài:

1. Ty piston dễ rung
2. Giảm độ ổn định

👉 Nếu bắt buộc stroke dài:

1. Nên dùng guided cylinder

Checklist 4: Chọn đúng loại xi lanh

Không phải hệ thống nào cũng dùng SC cylinder.

👉 Chọn sai loại xi lanh:

1. Dễ rung
2. Không ổn định
3. Tốn chi phí

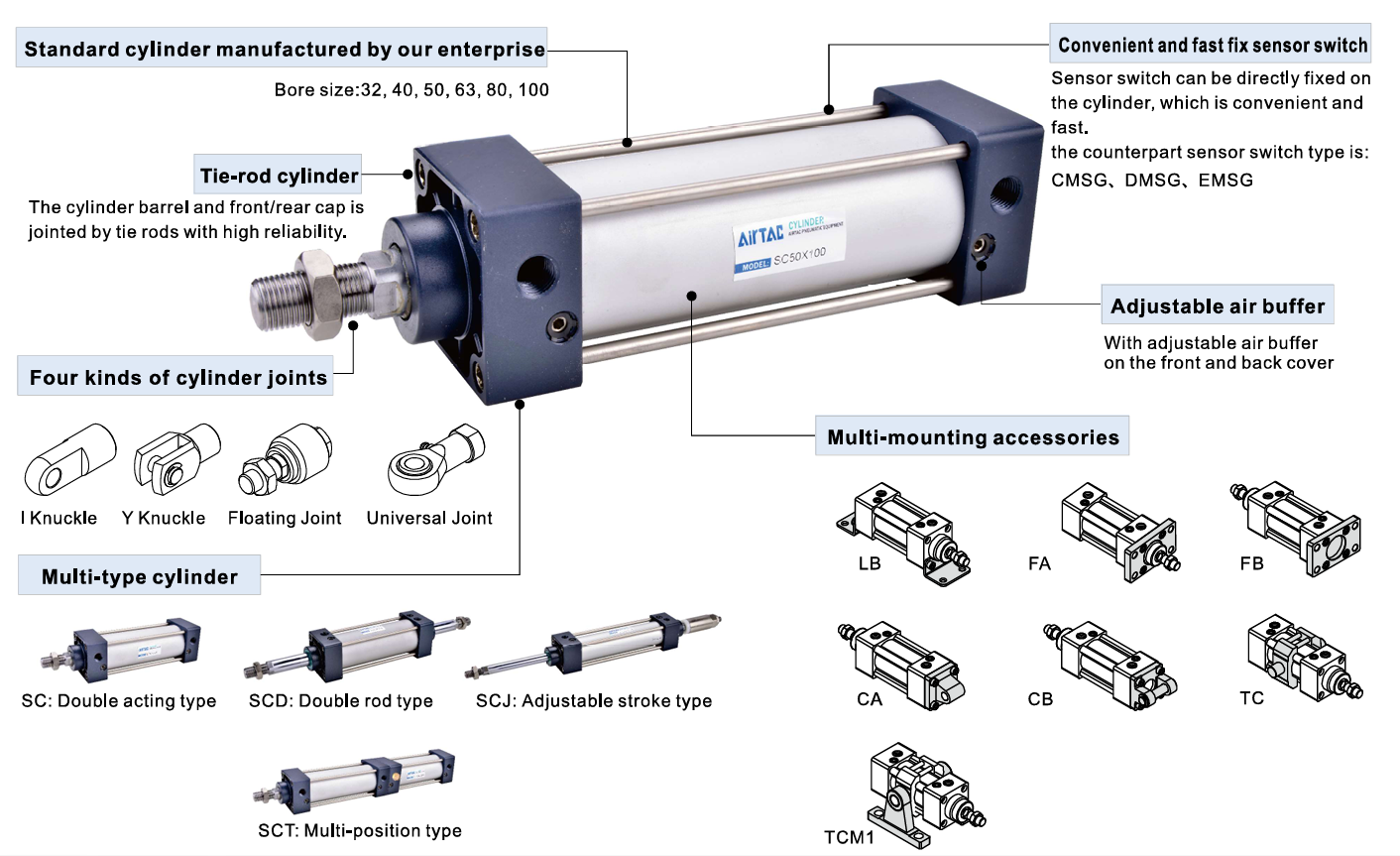

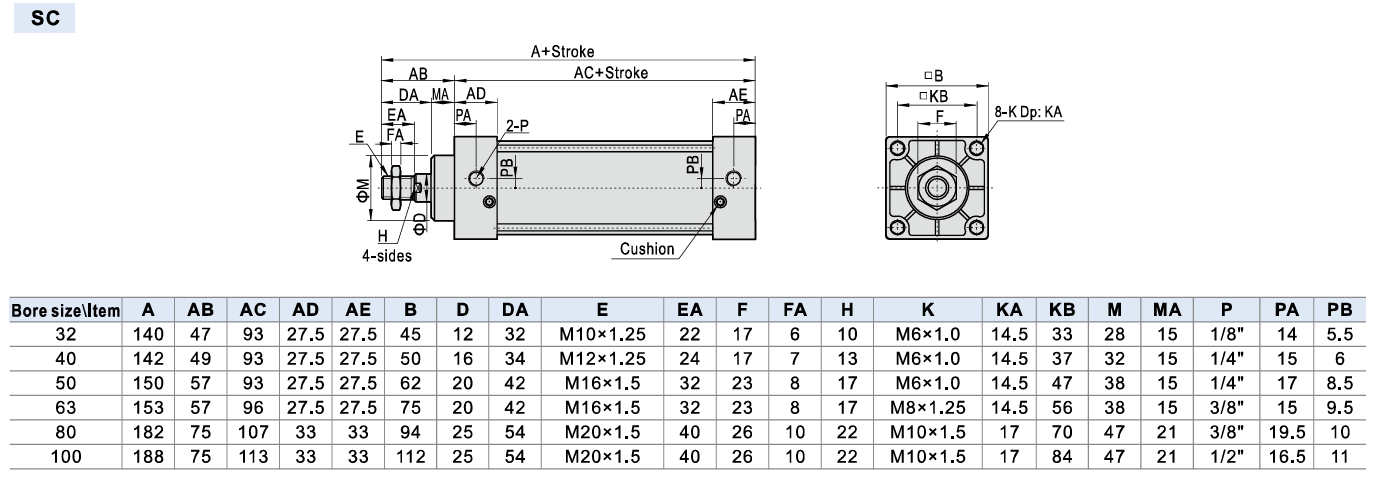

Khi nào dùng SC cylinder?

SC cylinder phù hợp:

✅ Tải trung bình

✅ Automation phổ thông

✅ Máy công nghiệp tiêu chuẩn

Khi nào dùng compact cylinder?

Compact cylinder phù hợp:

✅ Không gian nhỏ

✅ Stroke ngắn

✅ Máy compact

Khi nào dùng guided cylinder?

Guided cylinder phù hợp:

✅ Có side-load

✅ Chống xoay

✅ Tải lệch tâm

✅ Stroke dài

Checklist 5: Kiểm tra side-load

Đây là lỗi cực nhiều người bỏ qua.

Nếu tải:

1. Lệch tâm
2. Có lực ngang

👉 Xi lanh rất dễ:

1. Rung
2. Cong ty piston
3. Hư seal nhanh

Dấu hiệu side-load

1. Xi lanh chạy lệch
2. Ty piston rung
3. Có tiếng kêu
4. Seal nhanh mòn

Cách xử lý

✅ Dùng guided cylinder

✅ Dùng dual rod cylinder

✅ Giảm tải ngang

Checklist 6: Kiểm tra lưu lượng khí

Nhiều hệ thống:

1. Áp suất đủ
2. Nhưng xi lanh vẫn yếu

👉 Nguyên nhân:

1. Thiếu airflow

Những thứ cần kiểm tra

Van điện từ

Nếu valve:

1. Quá nhỏ
2. Flow thấp

→ Xi lanh sẽ yếu.

Ống hơi

Ống quá nhỏ:

1. Gây tụt áp
2. Giảm lưu lượng

FRL

Filter nghẹt:

1. Làm giảm airflow

Checklist 7: Chọn kiểu mounting phù hợp

Mounting ảnh hưởng:

1. Độ ổn định
2. Side-load
3. Tuổi thọ xi lanh

Các kiểu mounting phổ biến

Foot mounting

1. Phổ biến nhất
2. Dễ lắp

Front flange

1. Chắc chắn
2. Tải thẳng tốt

Rear clevis

1. Cho phép dao động nhẹ
2. Giảm lệch tâm

Checklist tổng hợp chọn xi lanh khí nén

✅ Xác định tải thực tế

✅ Tính đúng lực cần thiết

✅ Chọn đúng bore

✅ Chọn đúng stroke

✅ Chọn đúng loại xi lanh

✅ Kiểm tra side-load

✅ Kiểm tra airflow

✅ Chọn mounting phù hợp

👉 Đây là checklist cực kỳ quan trọng cho mọi hệ thống khí nén.

Kết luận

Chọn đúng xi lanh khí nén giúp:

1. Hệ thống ổn định hơn
2. Giảm lỗi
3. Tăng tuổi thọ máy
4. Tiết kiệm khí nén

👉 Nếu muốn hệ thống hoạt động hiệu quả:

1. Không nên chọn theo cảm tính
2. Luôn tính tải thực tế
3. Luôn kiểm tra side-load và airflow
