Port Size là gì? Hướng dẫn chọn ren 1/8, 1/4, 3/8, 1/2 cho van AirTAC

Trong các hệ thống khí nén và tự động hóa, việc lựa chọn kích thước cổng (port size) của van điện từ là một yếu tố cực kỳ quan trọng. Port size ảnh hưởng trực tiếp tới lưu lượng khí (Cv), áp suất hoạt động, và hiệu suất tổng thể của hệ thống. Bài viết này sẽ giúp bạn hiểu rõ port size là gì, các loại ren phổ biến trên van điện từ AirTAC, cách chọn port size phù hợp, cũng như hướng dẫn lắp đặt và kết nối đúng kỹ thuật.

1. Khái niệm Port Size

Định nghĩa

Port size là kích thước cổng kết nối giữa van điện từ với đường ống hoặc xi lanh. Đây là thông số kỹ thuật cơ bản giúp xác định lưu lượng khí tối đa mà van có thể cung cấp cho hệ thống. Một port size phù hợp sẽ giúp van vận hành ổn định, tránh rò rỉ và giảm áp suất rơi. Để hiểu rõ cấu tạo bên trong và vị trí các cổng, bạn có thể tham khảo Cấu tạo van điện từ AirTAC

Tầm quan trọng

Việc lựa chọn port size đúng có vai trò quan trọng trong việc:

1. Đảm bảo dòng khí đi qua van đủ lớn để vận hành xi lanh hoặc thiết bị.
2. Giảm thiểu áp suất rơi và tổn thất năng lượng trong đường ống.
3. Kéo dài tuổi thọ của van và giảm chi phí bảo trì.

2. Các loại port size phổ biến trên van AirTAC

AirTAC cung cấp nhiều loại van với port size khác nhau, tùy vào model và series, giúp đáp ứng mọi yêu cầu từ lưu lượng thấp đến cao.

1. 1/8 inch: Thường dùng cho các van nhỏ, lưu lượng khí thấp, thích hợp với xi lanh mini.
2. 1/4 inch: Port size trung bình, phổ biến cho hệ thống tự động hóa vừa và nhỏ.
3. 3/8 inch: Lưu lượng lớn hơn, thích hợp cho van 4SV210, 7SV220 hoặc các hệ thống cần nhiều khí.
4. 1/2 inch: Lưu lượng rất lớn, dùng cho các van 4SV310, 7SV310 hoặc hệ thống công nghiệp nặng.

3. Chọn port size theo model van AirTAC

Dòng 4SV

1. Models: 4SV110, 4SV120, 4SV130, 4SV210, 4SV220, 4SV230, 4SV310…

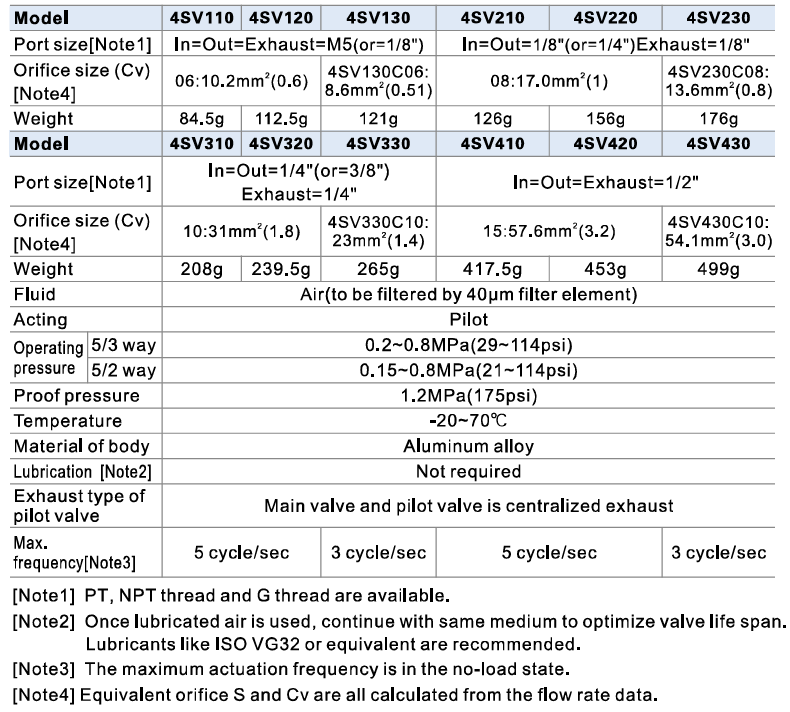

2. Tham khảo cột Port size và Orifice size (Cv) trong bảng Specification để chọn port phù hợp với lưu lượng khí và áp suất hoạt động của hệ thống.

Dòng 7SV

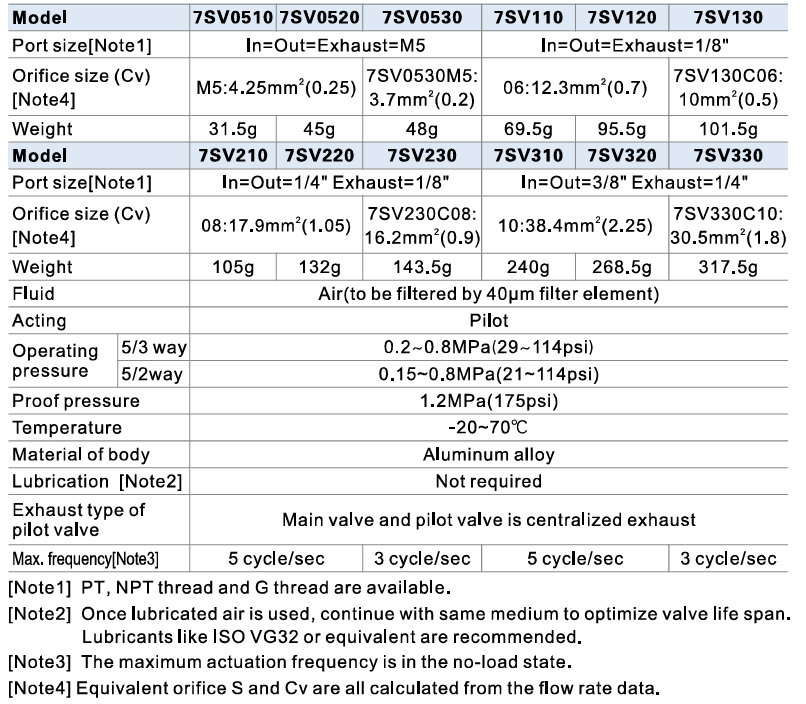

1. Models: 7SV050, 7SV100, 7SV110, 7SV210, 7SV220, 7SV310…
2. Các van này có port size tương tự nhưng thường được dùng cho các hệ thống lưu lượng và áp suất cao hơn.

Lưu ý khi chọn

1. Port size càng lớn → lưu lượng khí càng nhiều, nhưng cần đường ống và phụ kiện tương ứng.
2. Chọn port size nhỏ hơn nhu cầu thực tế → có thể gây áp suất rơi quá lớn, van không đủ lưu lượng.
3. Chọn port size quá lớn → chi phí cao, không tận dụng hết lưu lượng.

4. Hướng dẫn lắp đặt và kết nối port size

1. Sử dụng đúng loại ren theo catalog: M5, 1/8, 1/4, 3/8, 1/2 inch.
2. Siết vít với lực phù hợp để tránh rò rỉ khí.
3. Khi đấu coil, chú ý vertical plug wire hoặc parallel plug wire để van hoạt động chính xác.
4. Không dùng port size nhỏ hơn yêu cầu hệ thống → tránh giảm hiệu suất và gây nóng coil.
5. Khi sử dụng manifold (đế van), port size phải tương thích với tất cả các van nối liền.

5. Lời khuyên và best practice

1. Luôn tham khảo catalog chính thức để biết thông số port size và Cv chính xác cho từng model.
2. Khi lắp đặt cho hệ thống mới, hãy xác định lưu lượng tối đa và áp suất làm việc trước khi chọn port size.
3. Đối với hệ thống nâng cấp, nếu muốn tăng lưu lượng, hãy xem xét nâng cấp port size thay vì chỉ tăng áp suất.
