Khi lựa chọn xi lanh khí nén, nhiều người chỉ tập trung vào việc chọn bore và stroke mà quên rằng xi lanh không thể hoạt động độc lập.

Để hệ thống vận hành ổn định, một bộ khí nén cơ bản thường bao gồm:

1. Xi lanh khí nén
2. Van điện từ
3. Bộ lọc khí FRL

Đây là bộ ba thiết bị quan trọng quyết định hiệu suất, độ bền và độ ổn định của toàn bộ hệ thống.

Trong bài viết này, chúng ta sẽ tìm hiểu vì sao nên lựa chọn combo xi lanh + van + lọc khí thay vì mua từng thiết bị riêng lẻ.

Combo xi lanh + van + lọc khí gồm những gì?

Một bộ cơ bản thường bao gồm:

Xi lanh khí nén

Xi lanh có nhiệm vụ:

1. Tạo chuyển động thẳng
2. Đẩy sản phẩm
3. Kẹp sản phẩm
4. Nâng hạ cơ cấu

Các dòng phổ biến:

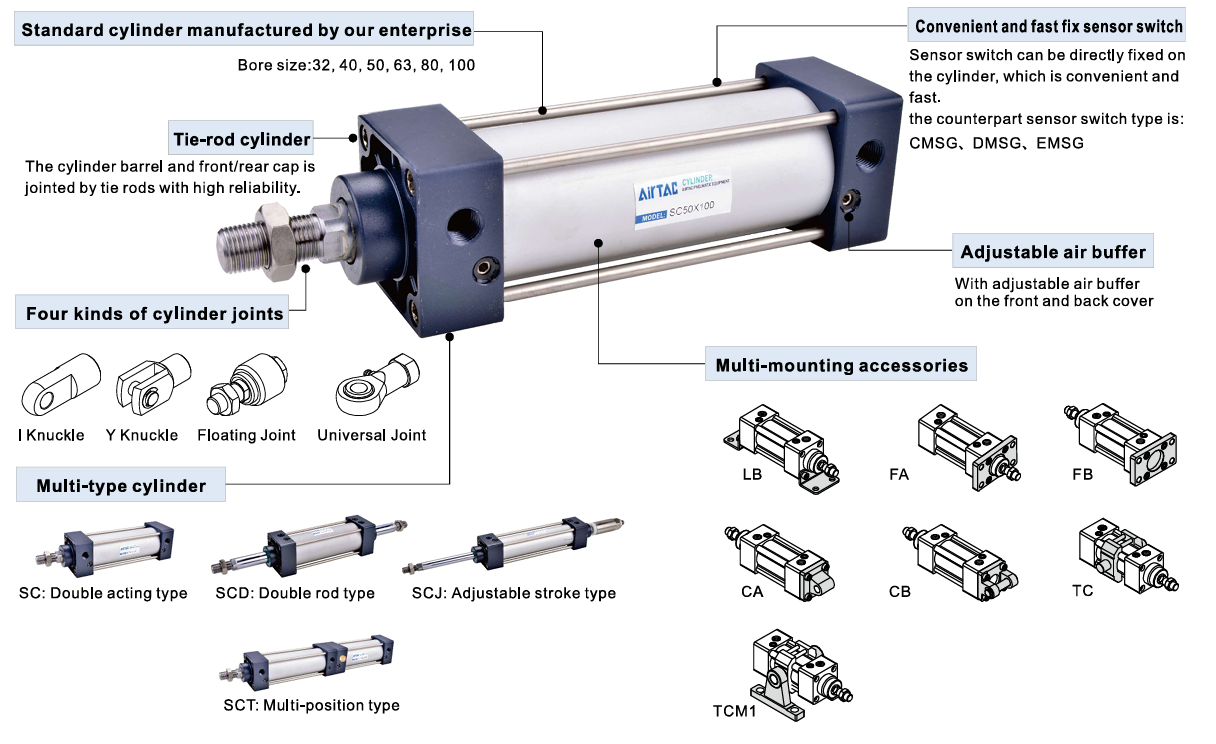

1. AirTAC SC
2. AirTAC SDA
3. Xi lanh dẫn hướng

Van điện từ

Van điện từ điều khiển:

1. Xi lanh ra
2. Xi lanh vào
3. Tốc độ vận hành

Các dòng phổ biến:

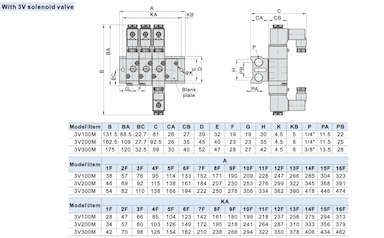

1. 3V1
2. 4V110
3. 4V210
4. 4V310

👉 Đây là "bộ não" điều khiển xi lanh.

Bộ lọc khí FRL

FRL gồm:

1. Filter
2. Regulator
3. Lubricator

Nhiệm vụ:

1. Loại bỏ bụi
2. Loại bỏ nước
3. Ổn định áp suất
4. Bảo vệ xi lanh

Vì sao nên mua combo thay vì mua riêng?

Đảm bảo tương thích

Khi mua riêng:

1. Dễ chọn sai van
2. Sai cổng ren
3. Sai lưu lượng

Combo đã được tính toán sẵn:

1. Xi lanh phù hợp van
2. Van phù hợp lưu lượng
3. FRL phù hợp áp suất

👉 Giảm rủi ro kỹ thuật.

Tiết kiệm thời gian

Không cần:

1. Tự tính toán
2. Tự đối chiếu catalog
3. Tìm từng thiết bị riêng

👉 Đặc biệt phù hợp cho các đơn vị chế tạo máy.

Tiết kiệm chi phí

Thông thường:

1. Combo có giá tốt hơn
2. Giảm chi phí vận chuyển
3. Giảm thời gian mua hàng

Cách chọn combo phù hợp

Bước 1: Xác định tải trọng

Ví dụ:

1. Dưới 50kg
2. 50–150kg
3. Trên 150kg

Từ đó chọn:

1. SC32
2. SC50
3. SC63
4. SC80

Bước 2: Xác định hành trình

Ví dụ:

1. 50mm
2. 100mm
3. 200mm
4. 300mm

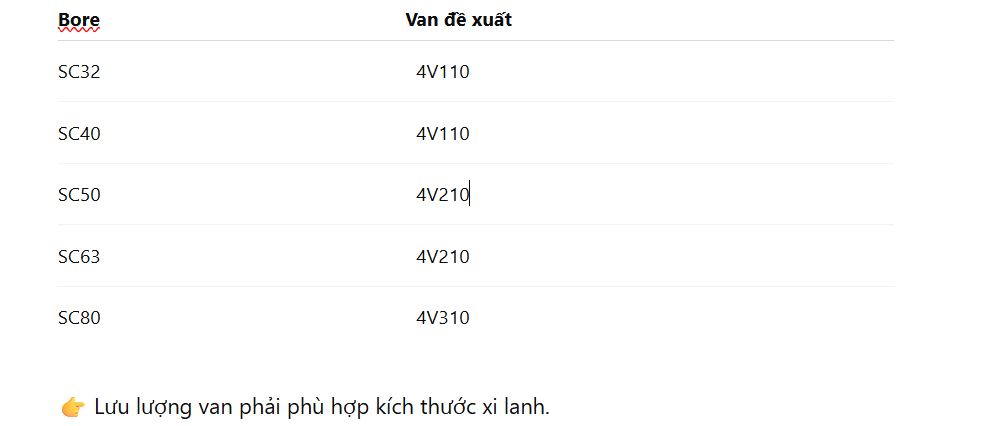

Bước 3: Chọn van điện từ

Thông thường:

Bước 4: Chọn FRL

FRL được chọn dựa trên:

1. Lưu lượng khí
2. Kích thước đường ống
3. Số lượng thiết bị

Một số combo phổ biến

Combo SC63x100

Bao gồm:

1. SC63x100-S
2. 4V210-08
3. BFR3000

Ứng dụng:

1. Máy ép
2. Máy đóng gói
3. Conveyor

Combo SC80x200

Bao gồm:

1. SC80x200-S
2. 4V310-10
3. BFR4000

Ứng dụng:

1. Tải nặng
2. Hệ thống nâng hạ

Combo SDA Compact

Bao gồm:

1. SDA50x50
2. 4V110
3. BFR2000

Ứng dụng:

1. Máy nhỏ
2. Không gian hạn chế

Những lỗi thường gặp khi chọn combo

Van quá nhỏ

Dẫn đến:

1. Xi lanh chạy chậm
2. Thiếu lực

FRL quá nhỏ

Dẫn đến:

1. Sụt áp
2. Thiếu lưu lượng

Chọn sai bore

Dẫn đến:

1. Không đủ lực đẩy
2. Tốn khí nén

Kết luận

Combo xi lanh + van + lọc khí là giải pháp tối ưu cho các hệ thống khí nén hiện đại.

Ưu điểm:

✅ Đồng bộ thiết bị

✅ Dễ lắp đặt

✅ Giảm lỗi kỹ thuật

✅ Tiết kiệm chi phí

✅ Tiết kiệm thời gian triển khai

👉 Nếu chưa có kinh nghiệm lựa chọn từng thiết bị riêng lẻ, sử dụng combo đồng bộ là giải pháp hiệu quả và an toàn nhất.
