Bore xi lanh là gì? Nên chọn size bao nhiêu cho phù hợp?

Bore xi lanh là gì?

Bore xi lanh là đường kính piston bên trong xi lanh khí nén. Đây là thông số quan trọng quyết định trực tiếp đến:

1. Lực đẩy của xi lanh
2. Kích thước tổng thể
3. Lượng khí tiêu thụ
4. Khả năng chịu tải

Ví dụ:

1. Bore 32mm
2. Bore 50mm
3. Bore 63mm
4. Bore 100mm

👉 Bore càng lớn thì lực đẩy càng mạnh.

Bore ảnh hưởng đến điều gì?

Lực đẩy của xi lanh

Bore càng lớn:

1. Diện tích piston càng lớn
2. Lực sinh ra càng mạnh

Ví dụ:

1. Bore 32 → lực nhẹ
2. Bore 63 → lực trung bình
3. Bore 100 → lực lớn

Lượng khí tiêu thụ

Xi lanh bore lớn sẽ:

1. Tốn nhiều khí hơn
2. Cần máy nén khí lớn hơn

👉 Đây là yếu tố rất nhiều người thường bỏ qua khi chọn xi lanh.

Kích thước và trọng lượng

Bore lớn đồng nghĩa:

1. Xi lanh to hơn
2. Nặng hơn
3. Cần không gian lắp đặt lớn hơn

Cách tính lực theo bore xi lanh

Lực xi lanh phụ thuộc chủ yếu vào:

1. Áp suất khí
2. Diện tích piston

Công thức cơ bản:

F=P×AF = P \times AF=P×A

Trong đó:

1. F = lực đẩy
2. P = áp suất
3. A = diện tích piston

👉 Bore càng lớn → diện tích piston càng lớn → lực càng mạnh.

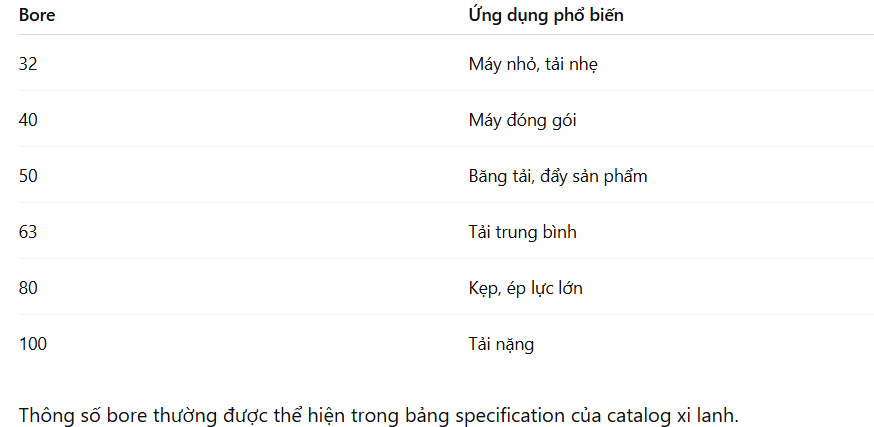

Các bore xi lanh phổ biến hiện nay

Trong công nghiệp, các bore phổ biến gồm:

Nên chọn bore xi lanh bao nhiêu?

Chọn theo tải trọng

Chọn theo ứng dụng

Máy đóng gói

1. Thường dùng bore nhỏ đến trung bình

Hệ thống băng tải

1. Thường dùng bore 50–63

Kẹp hoặc ép lực mạnh

1. Nên dùng bore lớn hơn
2. hơn

👉 Điều quan trọng là:

1. Không chọn quá nhỏ → thiếu lực
2. Không chọn quá lớn → lãng phí khí nén

Sai lầm thường gặp khi chọn bore xi lanh

Chọn bore quá nhỏ

1. Xi lanh không đủ lực
2. Hoạt động yếu
3. Tuổi thọ giảm

Chọn bore quá lớn

1. Tốn khí
2. Chi phí cao
3. Hệ thống cồng kềnh

👉 Vì vậy, nên tính toán tải trước khi chọn bore.

Bore và stroke khác nhau thế nào?

Nhiều người thường nhầm giữa:

1. Bore
2. Stroke

Trong đó:

1. Bore = đường kính piston
2. Stroke = quãng đường di chuyển

👉 Bore quyết định lực

👉 Stroke quyết định hành trình

Kết luận

Bore là một trong những thông số quan trọng nhất khi chọn xi lanh khí nén. Việc chọn đúng bore giúp:

1. Đảm bảo đủ lực đẩy
2. Tiết kiệm khí nén
3. Tăng độ bền hệ thống
4. Tối ưu chi phí vận hành

👉 Nếu chưa biết nên chọn size nào, bạn nên dựa vào:

1. Tải trọng
2. Áp suất khí
3. Không gian lắp đặt
4. Loại ứng dụng thực tế
