Stroke xi lanh là gì? Ảnh hưởng thế nào khi chọn xi lanh khí nén?

Stroke xi lanh là gì?

Stroke xi lanh (hành trình xi lanh) là quãng đường piston di chuyển bên trong xi lanh khí nén.

Hiểu đơn giản:

1. Stroke càng dài → piston đi được càng xa
2. Stroke càng ngắn → chuyển động ngắn hơn

Ví dụ:

1. SC63x50 → stroke 50mm
2. SC63x100 → stroke 100mm
3. SC63x300 → stroke 300mm

👉 Trong đó:

1. SC63 = bore 63mm
2. 100 = stroke 100mm

Stroke ảnh hưởng đến điều gì?

Khoảng cách di chuyển

Stroke quyết định:

1. Piston đi được bao xa
2. Thiết bị đẩy ra bao nhiêu

Ví dụ:

1. Stroke 50mm → đẩy ngắn
2. Stroke 500mm → đẩy xa hơn

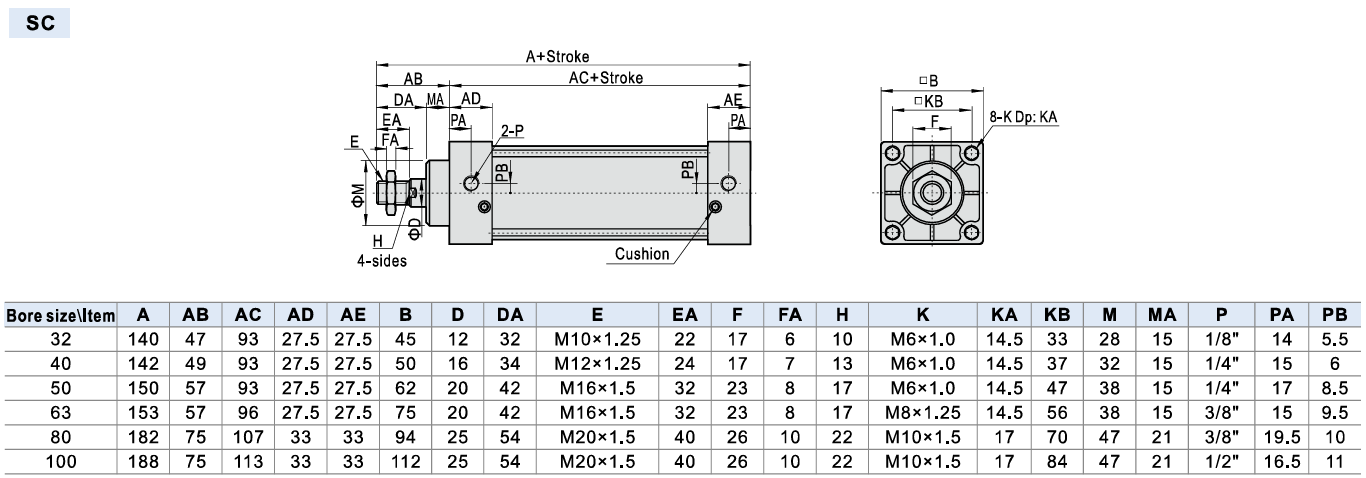

Kích thước tổng thể xi lanh

Stroke càng dài:

1. Xi lanh càng dài
2. Chiếm nhiều không gian hơn

👉 Đây là lý do cần kiểm tra không gian lắp đặt trước khi chọn xi lanh.

Độ ổn định khi hoạt động

Xi lanh stroke dài:

1. Dễ rung hơn
2. Dễ lệch ty hơn
3. Cần mounting chắc chắn hơn

👉 Với stroke dài, nhiều hệ thống sẽ dùng:

1. xi lanh dẫn hướng
2. xi lanh 2 ty
3. Hoặc thêm rail dẫn hướng

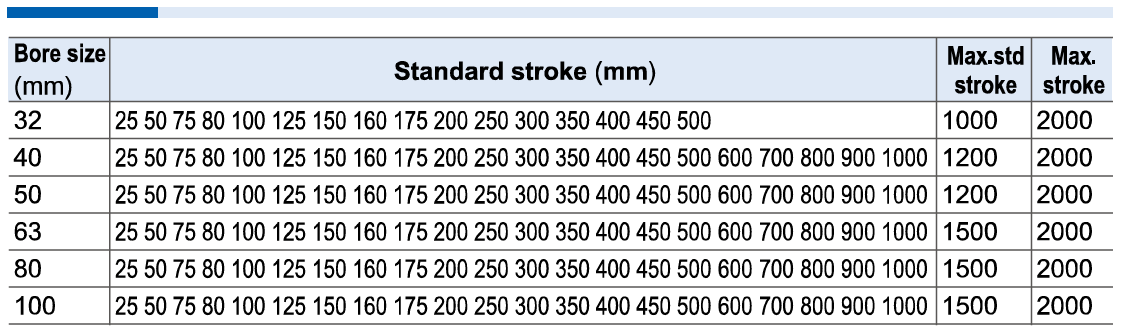

Stroke tiêu chuẩn của xi lanh khí nén

Tùy từng dòng xi lanh, stroke có thể gồm:

Theo catalog AirTAC SC, nhiều dòng hỗ trợ:

1. 25mm
2. 50mm
3. 100mm
4. 200mm
5. 300mm
6. 500mm
7. 1000mm

Cách chọn stroke phù hợp

Chọn theo khoảng cách cần di chuyển

Ví dụ:

1. Đẩy sản phẩm 50mm → chọn stroke 50–75mm
2. Kẹp mở rộng 200mm → chọn stroke 200mm

👉 Không nên chọn đúng bằng khoảng cách thực tế.

Thông thường:

1. Chọn dư thêm khoảng 10–20%

Chọn theo không gian lắp đặt

Stroke dài:

1. Cần nhiều không gian
2. Khó lắp hơn

👉 Nếu không gian hẹp:

1. Có thể dùng xi lanh compact
2. Hoặc thiết kế cơ cấu trung gian

Chọn theo tải trọng

Stroke dài + tải nặng:

1. Dễ cong ty
2. Dễ rung

👉 Nên:

1. Tăng bore xi lanh
2. Dùng xi lanh dẫn hướng
3. Hoặc giảm chiều dài stroke

Sai lầm thường gặp khi chọn stroke

Chọn stroke quá ngắn

1. Không đủ hành trình
2. Máy hoạt động lỗi

Chọn stroke quá dài

1. Tốn không gian
2. Xi lanh rung
3. Chi phí cao hơn

👉 Đây là lỗi rất phổ biến khi thiết kế hệ thống khí nén.

Stroke và bore khác nhau thế nào?

Nhiều người thường nhầm:

1. Bore xi lanh = đường kính piston
2. Stroke = quãng đường di chuyển

👉 Bore ảnh hưởng lực đẩy

👉 Stroke ảnh hưởng khoảng cách hoạt động

Khi nào nên dùng stroke dài?

Stroke dài thường dùng trong:

1. Hệ thống đẩy xa
2. Băng tải
3. Gắp sản phẩm
4. Máy tự động hóa lớn

Tuy nhiên:

1. Stroke càng dài → yêu cầu độ ổn định càng cao

👉 Vì vậy cần chọn đúng:

1. Bore Xi Lanh
2. Gắn kết
3. Kiểu dẫn hướng

Kết luận

Stroke là thông số cực kỳ quan trọng khi chọn xi lanh khí nén. Việc chọn đúng stroke giúp:

1. Máy hoạt động ổn định
2. Đủ hành trình làm việc
3. Giảm rung lắc
4. Tối ưu không gian lắp đặt

👉 Khi chọn xi lanh, bạn nên tính toán:

1. Khoảng cách di chuyển thực tế
2. Không gian lắp đặt
3. Tải trọng
4. Độ ổn định hệ thống

👉 Nếu chưa biết chọn loại nào phù hợp, bạn có thể tham khảo các dòng xi lanh khí nén AirTAC với nhiều tùy chọn bore và stroke khác nhau.
