Cách đọc mã SC63x100-S-CB

Xi lanh khí nén AirTAC SC có rất nhiều model khác nhau. Nếu chỉ nhìn tên sản phẩm như:

1. SC63x100
2. SC80x200
3. SC50x50-S-CB

nhiều người sẽ không hiểu:

1. Bore là bao nhiêu?
2. Stroke dài bao nhiêu?
3. Có từ hay không?
4. Có giảm chấn hay không?

👉 Vì vậy, hiểu cách đọc mã xi lanh AirTAC SC là cực kỳ quan trọng khi:

1. Chọn model
2. Đặt hàng
3. Thay thế xi lanh
4. Thiết kế hệ thống khí nén

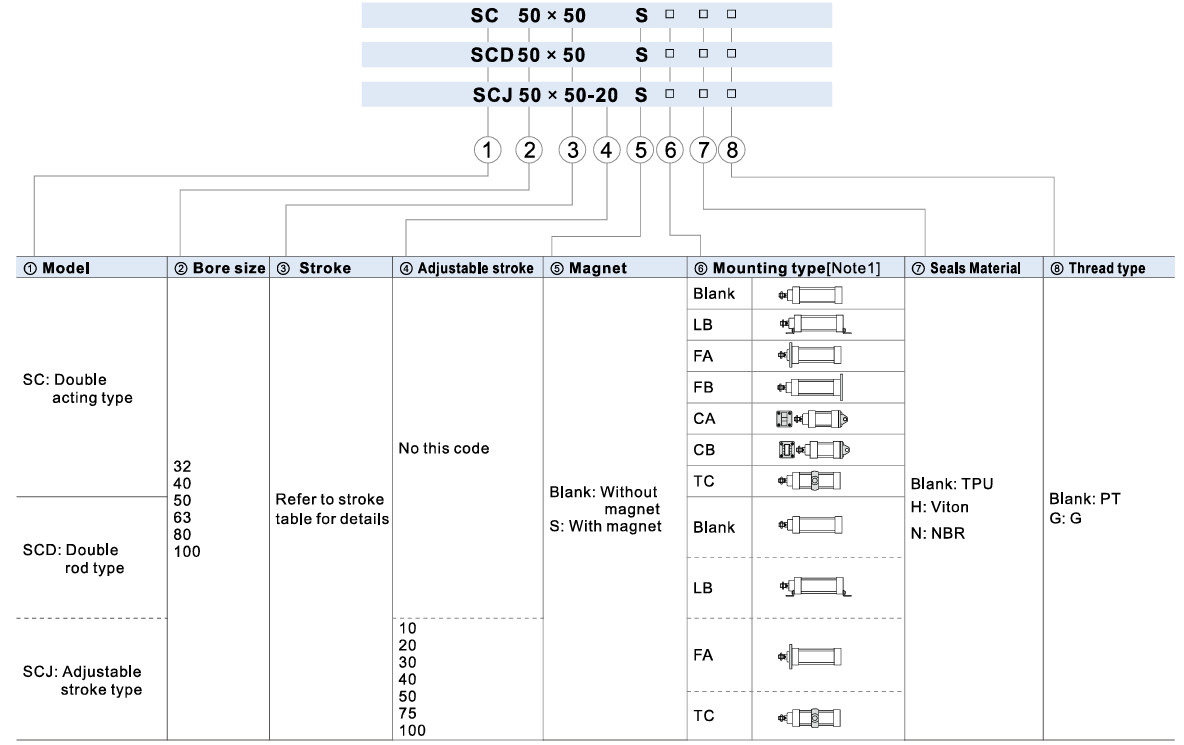

Trong bài viết này, chúng ta sẽ phân tích chi tiết mã:

SC63x100-S-CB

👉 Mỗi ký tự đều có ý nghĩa kỹ thuật riêng.

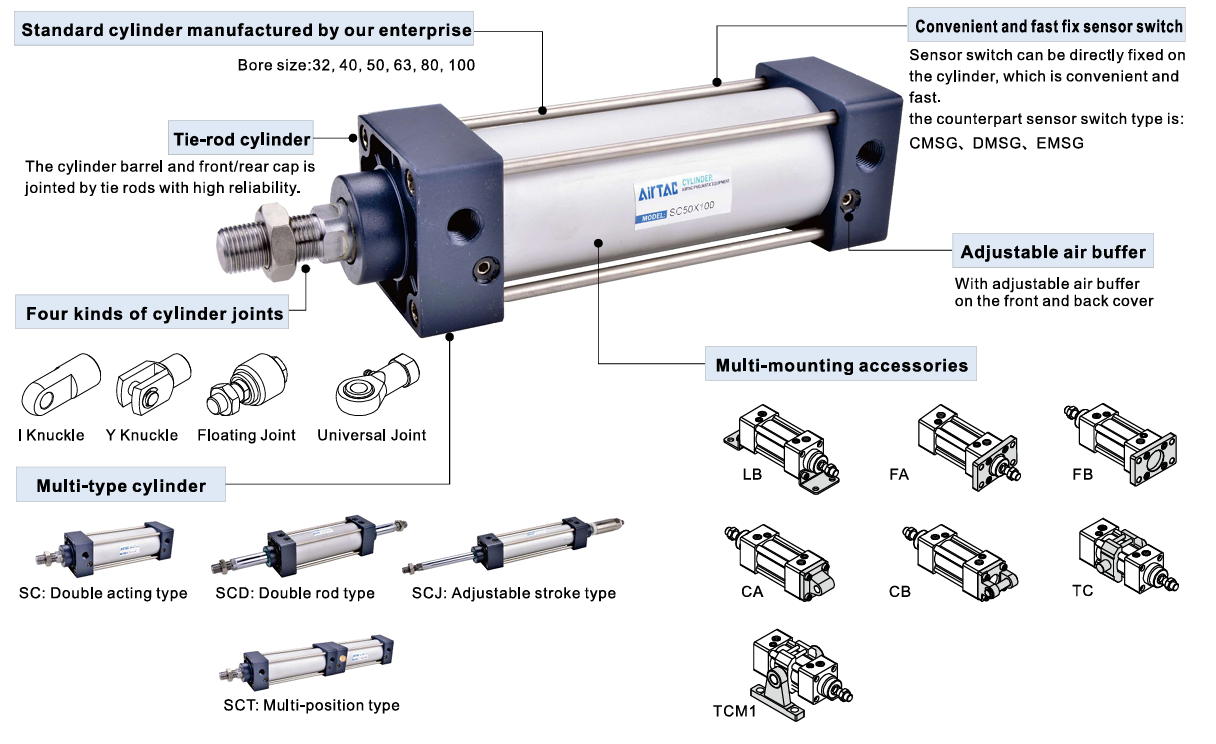

SC nghĩa là gì?

SC là tên series xi lanh khí nén tiêu chuẩn của AirTAC.

Đặc điểm:

✅ Tie-rod cylinder

✅ Lực mạnh

✅ Dễ thay thế

✅ Giá tốt

✅ Phổ biến trong automation

👉 Đây là dòng bán chạy nhất của AirTAC.

SC cylinder thường dùng ở đâu?

SC thường dùng trong:

1. Máy tự động
2. Máy ép khí nén
3. Jig khí
4. Conveyor
5. Packaging machine

👉 Vì:

1. Có nhiều bore
2. Dễ thay phụ kiện
3. Dễ mua

63 nghĩa là gì?

Số 63 là:

👉 Bore xi lanh = 63mm

Bore quyết định:

1. Lực đẩy
2. Mức tiêu hao khí

F=P×AF = P \times AF=P×A

👉 Bore càng lớn:

1. Lực càng mạnh
2. Nhưng tiêu hao khí nhiều hơn

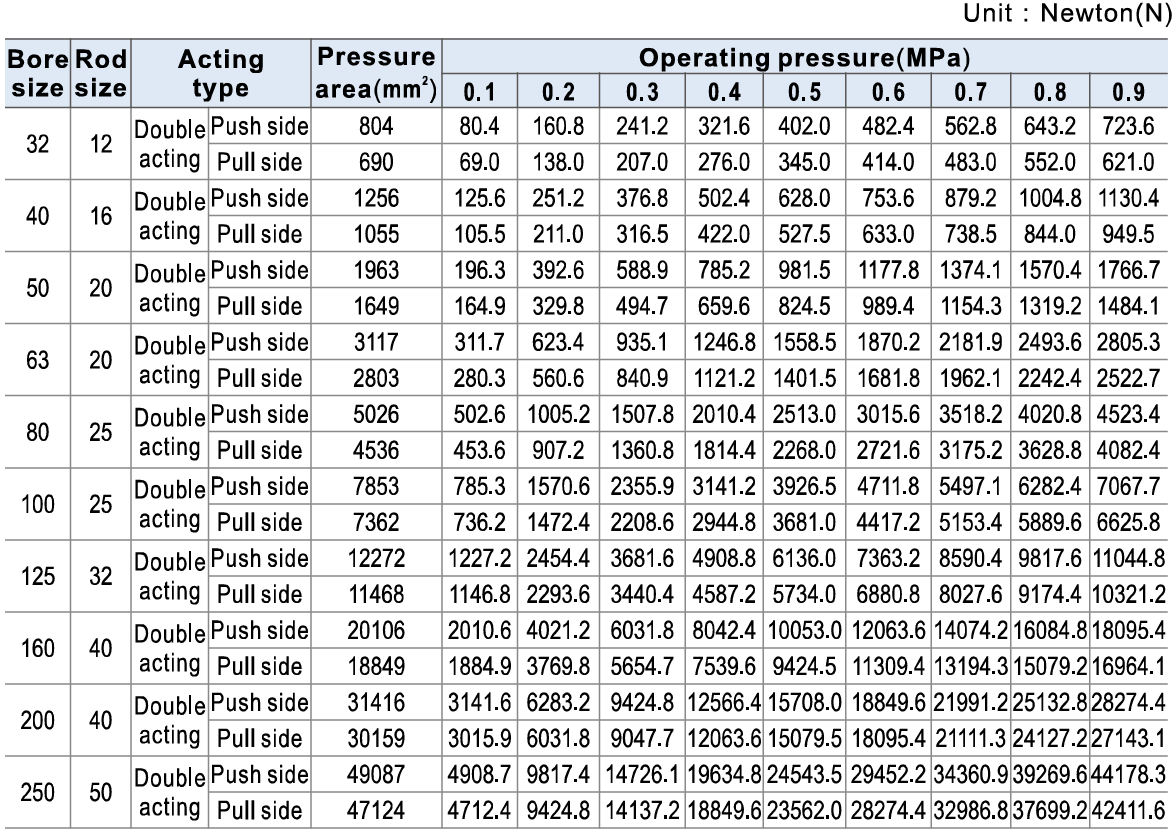

SC63 đẩy được bao nhiêu kg?

Ở áp suất khoảng:

1. 6 bar

SC63 có lực khoảng:

1. ~180–190kgf

👉 Đây là lý do SC63 rất phổ biến trong:

1. Máy công nghiệp
2. Hệ thống tải trung bình

100 nghĩa là gì?

Số 100 nghĩa là:

👉 Stroke = 100mm

Tức:

1. Xi lanh có hành trình di chuyển:
2. 100mm

Stroke ảnh hưởng điều gì?

Stroke ảnh hưởng:

1. Khoảng cách di chuyển
2. Độ ổn định
3. Độ rung
4. Kích thước tổng thể

👉 Stroke quá dài:

1. Dễ rung
2. Tăng side-load

S nghĩa là gì?

Ký tự “S” nghĩa là:

👉 Xi lanh có nam châm (magnet)

Nam châm dùng để:

1. Gắn sensor từ
2. Detect vị trí piston

Vì sao cần sensor từ?

Sensor giúp:

✅ Kiểm tra vị trí xi lanh

✅ Điều khiển PLC

✅ Automation chính xác hơn

👉 Hầu hết hệ thống tự động hiện nay đều dùng sensor.

CB nghĩa là gì?

CB thường liên quan:

1. Cushion
2. Mounting style
3. Option code

👉 Tùy phiên bản catalog:

1. CB có thể khác nhau.

Vì vậy:

1. Luôn kiểm tra ordering code trong catalog chính hãng.

Vì sao cần cushion?

Cushion giúp:

1. Giảm va đập cuối hành trình
2. Giảm rung
3. Tăng tuổi thọ xi lanh

👉 Rất quan trọng với:

1. Tốc độ cao
2. Tải nặng
3. Stroke dài

Những lỗi thường gặp khi đọc mã xi lanh

Chỉ nhìn bore mà quên stroke

Ví dụ:

1. SC63x50
2. SC63x300

👉 Cùng bore nhưng:

1. Ứng dụng rất khác nhau.

Không kiểm tra có magnet hay không

Nếu không có “S”:

1. Không gắn sensor được.

👉 Đây là lỗi rất phổ biến.

Đặt sai mounting

Sai mounting:

1. Gây rung
2. Side-load
3. Hư ty piston nhanh

Kết luận

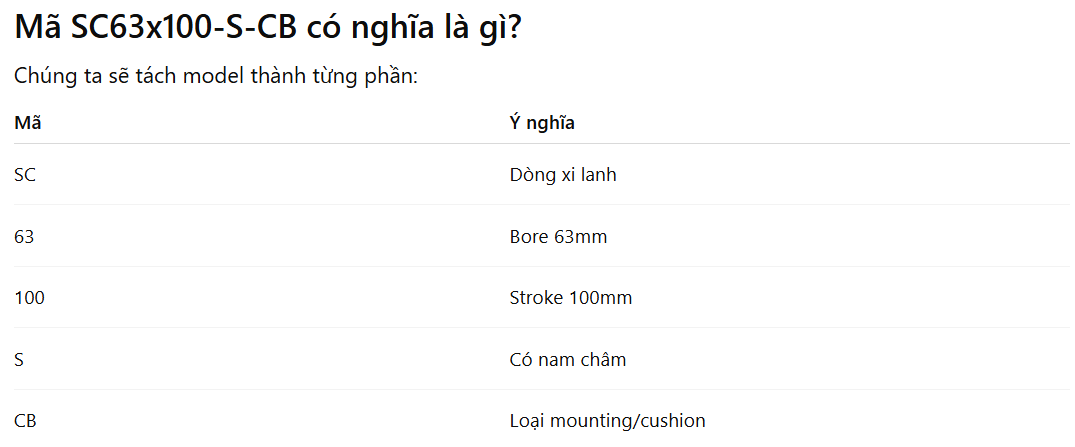

Model SC63x100-S-CB cho biết:

1. Dòng xi lanh
2. Bore
3. Stroke
4. Magnet
5. Cushion/mounting option

👉 Hiểu đúng ordering code giúp:

1. Chọn đúng model
2. Tránh đặt sai hàng
3. Thiết kế hệ thống chính xác hơn

👉 Và quan trọng nhất:

1. Luôn kiểm tra ordering code trong catalog chính hãng AirTAC.
