Xi lanh khí nén là thiết bị quan trọng trong các hệ thống tự động hóa, dây chuyền sản xuất, máy đóng gói, máy ép và nhiều ứng dụng công nghiệp khác.

Tuy nhiên, việc chọn đúng xi lanh không hề đơn giản.

Nhiều người gặp phải các vấn đề như:

1. Xi lanh không đủ lực
2. Xi lanh chạy chậm
3. Xi lanh rung lắc
4. Tuổi thọ thấp
5. Tốn khí nén

👉 Nguyên nhân phổ biến nhất là chọn sai xi lanh ngay từ đầu.

Trong bài viết này, chúng tôi sẽ hướng dẫn bạn cách chọn xi lanh khí nén từ A-Z một cách đầy đủ và dễ hiểu.

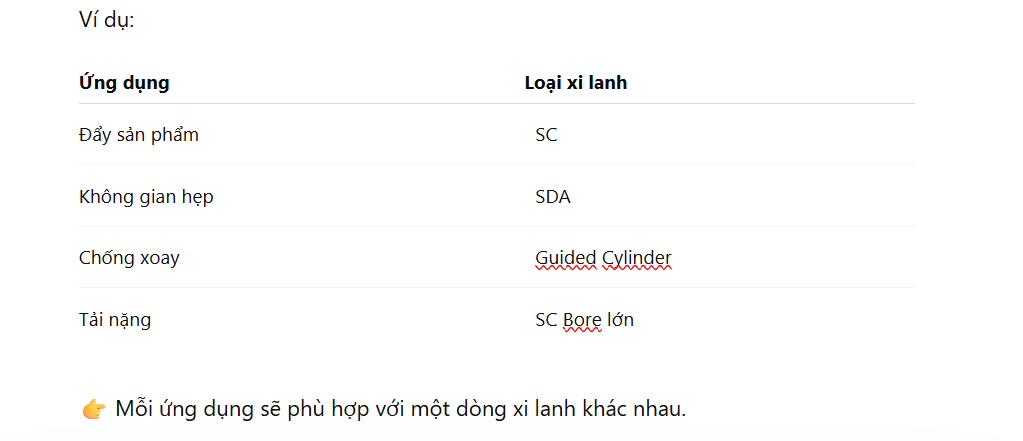

Bước 1: Xác định ứng dụng thực tế

Trước khi chọn xi lanh, hãy trả lời:

1. Dùng để đẩy?
2. Kẹp?
3. Nâng hạ?
4. Ép?
5. Định vị?

Bước 2: Xác định lực cần thiết

Lực là yếu tố quan trọng nhất.

Nếu chọn sai:

1. Không đủ lực đẩy
2. Hệ thống hoạt động không ổn định

Công thức cơ bản:

F=P\times A

Trong đó:

1. F = Force
2. P = Pressure
3. A = Piston Area

Ví dụ

Nếu tải khoảng:

1. 100kg

Áp suất:

1. 6 bar

Có thể cần:

1. SC50
2. SC63

Tùy hệ số an toàn.

Bước 3: Chọn Bore phù hợp

Bore là gì?

Bore là đường kính piston bên trong xi lanh.

Các kích thước phổ biến:

1. 32mm
2. 40mm
3. 50mm
4. 63mm
5. 80mm
6. 100mm

Bore ảnh hưởng điều gì?

Bore quyết định:

1. Lực đẩy
2. Mức tiêu thụ khí

Bore càng lớn:

✅ Lực mạnh hơn

❌ Tiêu hao khí nhiều hơn

Bước 4: Chọn Stroke phù hợp

Stroke là gì?

Stroke là khoảng cách piston di chuyển.

Ví dụ:

1. 50mm
2. 100mm
3. 200mm
4. 300mm

Chọn stroke thế nào?

Nguyên tắc:

Stroke ≥ Khoảng cách thực tế cần di chuyển

Ví dụ:

Chi tiết cần đẩy 80mm

→ Chọn stroke 100mm

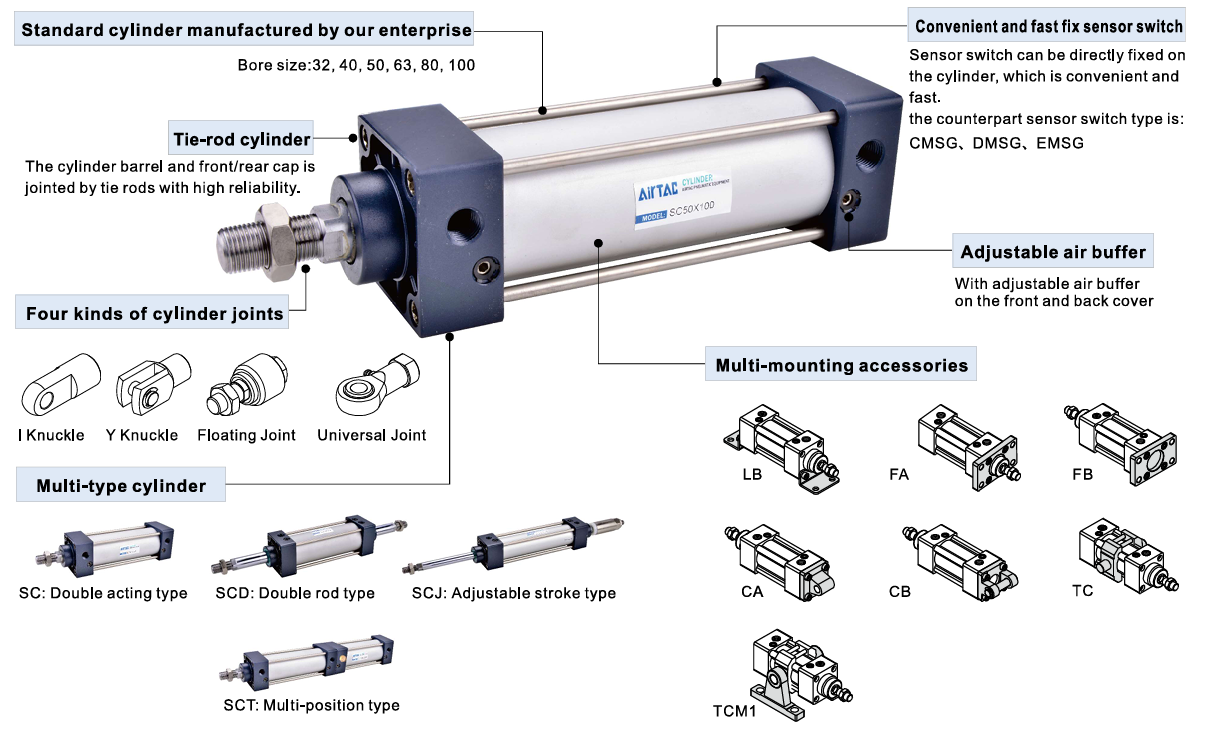

Bước 5: Chọn loại xi lanh

SC Series

Ưu điểm:

1. Giá tốt
2. Lực mạnh
3. Dễ thay thế

SDA Series

Ưu điểm:

1. Gọn nhẹ
2. Tiết kiệm không gian

Guided Cylinder

Ưu điểm:

1. Chống xoay
2. Độ chính xác cao

Bước 6: Chọn cảm biến từ

Nếu hệ thống có:

1. PLC
2. Bộ đếm
3. Cảm biến vị trí

Nên chọn:

1. Xi lanh có nam châm

Ví dụ:

SC63x100-S

Chữ "S" nghĩa là:

👉 Magnetic Piston

Bước 7: Chọn kiểu lắp đặt

Các kiểu lắp phổ biến:

1. Foot Mount
2. Front Flange
3. Rear Flange
4. Clevis

Nếu chọn sai:

1. Xi lanh rung
2. Side-load
3. Giảm tuổi thọ

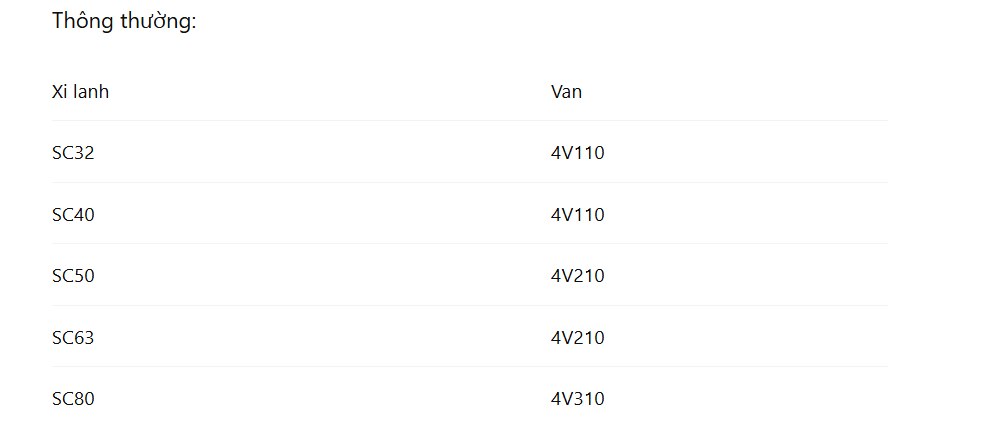

Bước 8: Chọn van điện từ

Van điều khiển xi lanh.

Bước 9: Chọn FRL

FRL gồm:

1. Filter
2. Regulator
3. Lubricator

Chức năng:

1. Lọc nước
2. Lọc bụi
3. Ổn định áp suất

Bước 10: Kiểm tra mã đặt hàng

Ví dụ:

SC63x100-S-CB

Thông tin gồm:

1. Series
2. Bore
3. Stroke
4. Magnet
5. Option

Những lỗi thường gặp khi chọn xi lanh

Chọn bore quá nhỏ

Kết quả:

1. Không đủ lực

Chọn stroke quá dài

Kết quả:

1. Rung lắc
2. Tăng chi phí

Chọn sai van

Kết quả:

1. Xi lanh chạy chậm

Không dùng FRL

Kết quả:

1. Seal nhanh hỏng

Checklist chọn xi lanh khí nén

Trước khi đặt hàng, hãy kiểm tra:

✅ Ứng dụng sử dụng

✅ Lực yêu cầu

✅ Bore

✅ Stroke

✅ Áp suất làm việc

✅ Loại xi lanh

✅ Có sensor hay không

✅ Kiểu mounting

✅ Van điện từ

✅ Bộ FRL

👉 Đây là checklist đơn giản nhưng giúp tránh hầu hết các lỗi lựa chọn.

Kết luận

Để chọn đúng xi lanh khí nén, bạn cần xác định:

1. Ứng dụng
2. Lực yêu cầu
3. Bore
4. Stroke
5. Loại xi lanh
6. Van điều khiển
7. Bộ lọc khí

👉 Không có một model phù hợp cho mọi ứng dụng.

👉 Chọn đúng ngay từ đầu sẽ giúp hệ thống hoạt động ổn định, tiết kiệm chi phí và tăng tuổi thọ thiết bị.
