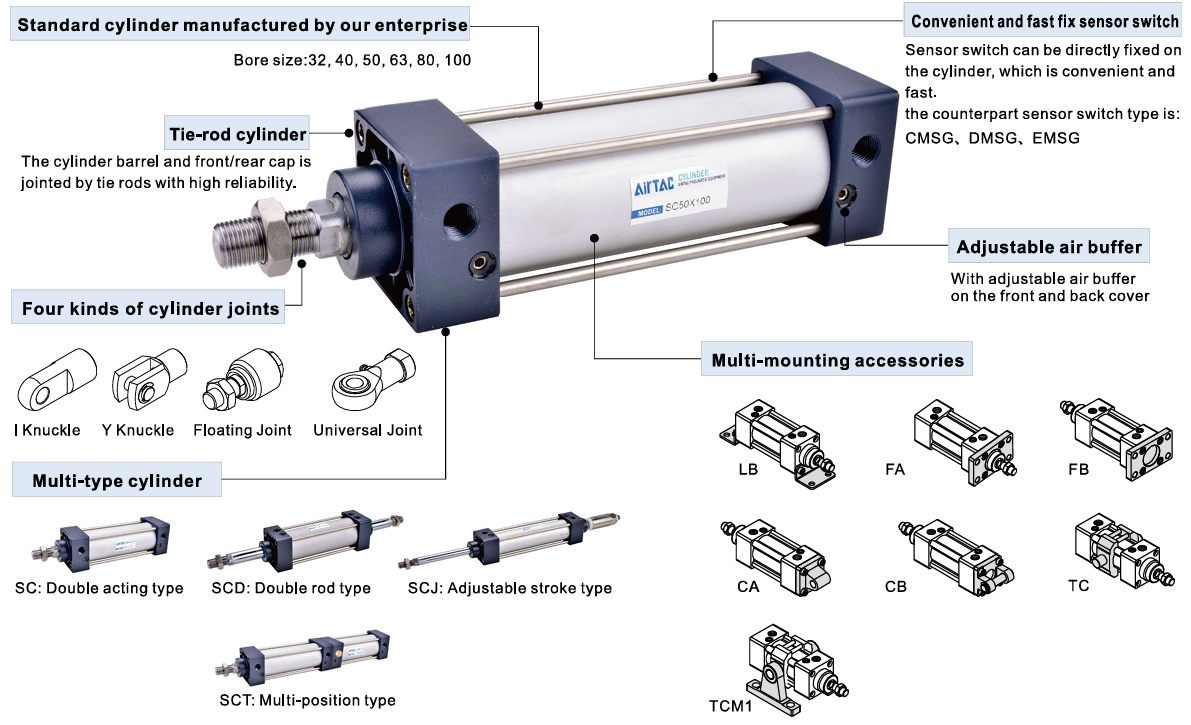

Chọn sai bore xi lanh – hậu quả nghiêm trọng hơn bạn nghĩ

Bore xi lanh là gì?

Bore xi lanh là đường kính piston bên trong xi lanh khí nén.

Đây là thông số quan trọng nhất quyết định:

1. Lực đẩy
2. Tốc độ
3. Độ ổn định
4. Hiệu suất hoạt động

👉 Bore càng lớn:

1. Lực đẩy càng mạnh
2. Nhưng tiêu hao khí nhiều hơn

👉 Bore quá nhỏ:

1. Xi lanh không đủ lực

👉 Bore quá lớn:

1. Hệ thống hoạt động lãng phí và thiếu ổn định

Vì sao chọn sai bore là lỗi rất phổ biến?

Nhiều người chọn xi lanh dựa theo:

1. Kinh nghiệm
2. Cảm tính
3. “Máy cũ dùng vậy”

mà không:

1. Tính lực thực tế
2. Tính tải động
3. Tính ma sát

👉 Kết quả:

1. Xi lanh hoạt động không ổn định
2. Tốn khí
3. Hư nhanh
4. Không đạt hiệu suất mong muốn

Hậu quả khi chọn bore quá nhỏ

Đây là lỗi phổ biến nhất.

Xi lanh không đủ lực đẩy

Nếu bore quá nhỏ:

1. Diện tích piston nhỏ
2. Lực tạo ra thấp

👉 Dù áp suất đủ:

1. Xi lanh vẫn không đẩy nổi tải

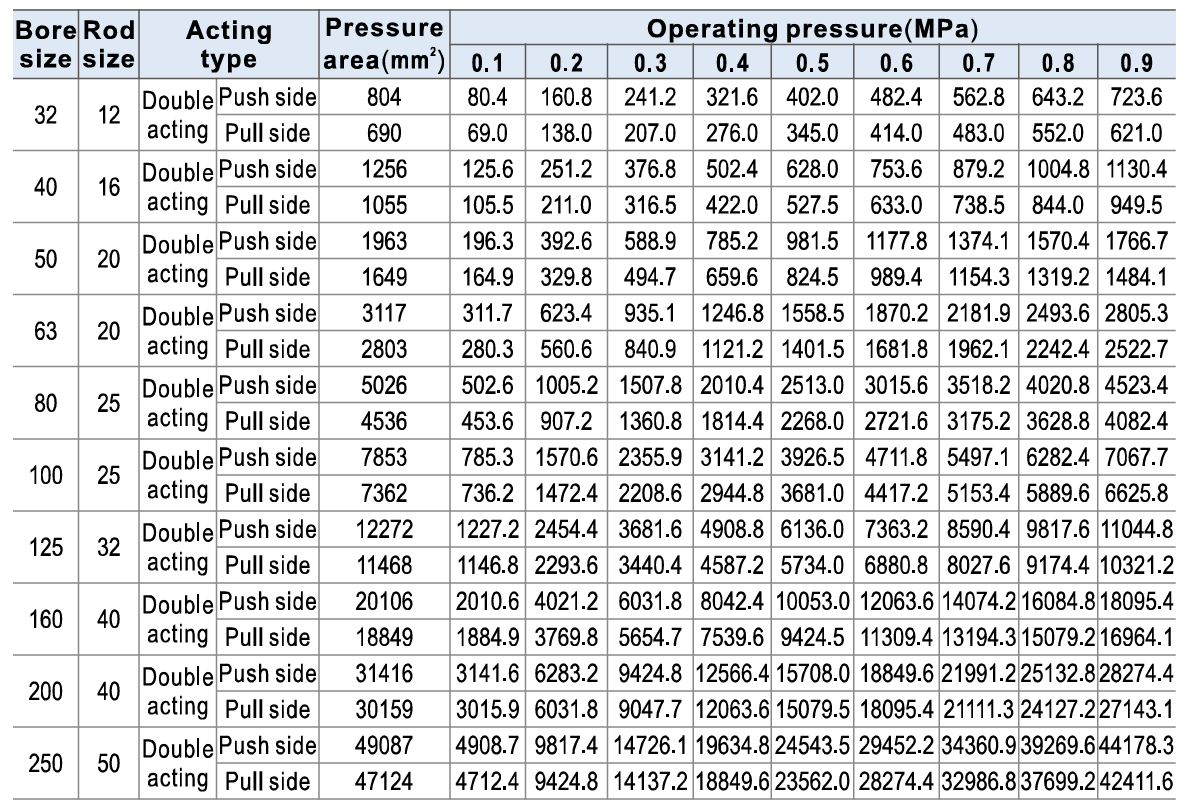

F=P×AF = P \times AF=P×A

Trong đó:

1. F = lực đẩy
2. P = áp suất
3. A = diện tích piston

👉 Bore nhỏ → diện tích nhỏ → lực yếu.

Xi lanh chạy yếu khi có tải

Nhiều trường hợp:

1. Không tải → chạy bình thường
2. Có tải → chạy rất yếu

👉 Đây là dấu hiệu điển hình của bore quá nhỏ.

Xi lanh chạy chậm

Bore nhỏ:

1. Không đủ lực thắng ma sát
2. Tăng tốc kém

👉 Hệ thống:

1. Chạy chậm
2. Mất ổn định

Hậu quả khi chọn bore quá lớn

Nhiều người nghĩ:

1. Bore càng lớn càng tốt

👉 Nhưng thực tế không phải vậy.

Tiêu hao khí rất nhiều

Bore càng lớn:

1. Thể tích khí càng lớn

👉 Máy nén phải hoạt động nhiều hơn.

Kết quả:

1. Tốn điện
2. Tốn khí
3. Tăng chi phí vận hành

Xi lanh chạy giật và khó kiểm soát

Nếu bore quá lớn:

1. Lực đẩy quá mạnh
2. Tăng tốc quá nhanh

👉 Dễ gây:

1. Va đập mạnh
2. Rung giật
3. Giảm độ chính xác

Gây hư cơ cấu máy

Lực quá lớn có thể:

1. Làm cong jig
2. Hư ray trượt
3. Mòn cơ cấu nhanh hơn

👉 Đây là lỗi rất thường gặp ở máy tự động.

Chọn sai bore làm giảm tuổi thọ xi lanh

Nếu bore không phù hợp:

1. Xi lanh phải làm việc quá tải
2. Seal mòn nhanh hơn
3. Ty piston dễ cong

Dấu hiệu bore không phù hợp

Bore quá nhỏ

1. Xi lanh yếu
2. Chạy chậm
3. Không đủ lực

Bore quá lớn

1. Chạy giật
2. Tốn khí
3. Va đập mạnh

Tải lệch tâm làm vấn đề nghiêm trọng hơn

Nếu:

1. Tải lệch
2. Stroke dài
3. Không có guide rod

👉 Bore dù đúng vẫn có thể:

1. Yếu lực
2. Rung
3. Cong ty piston

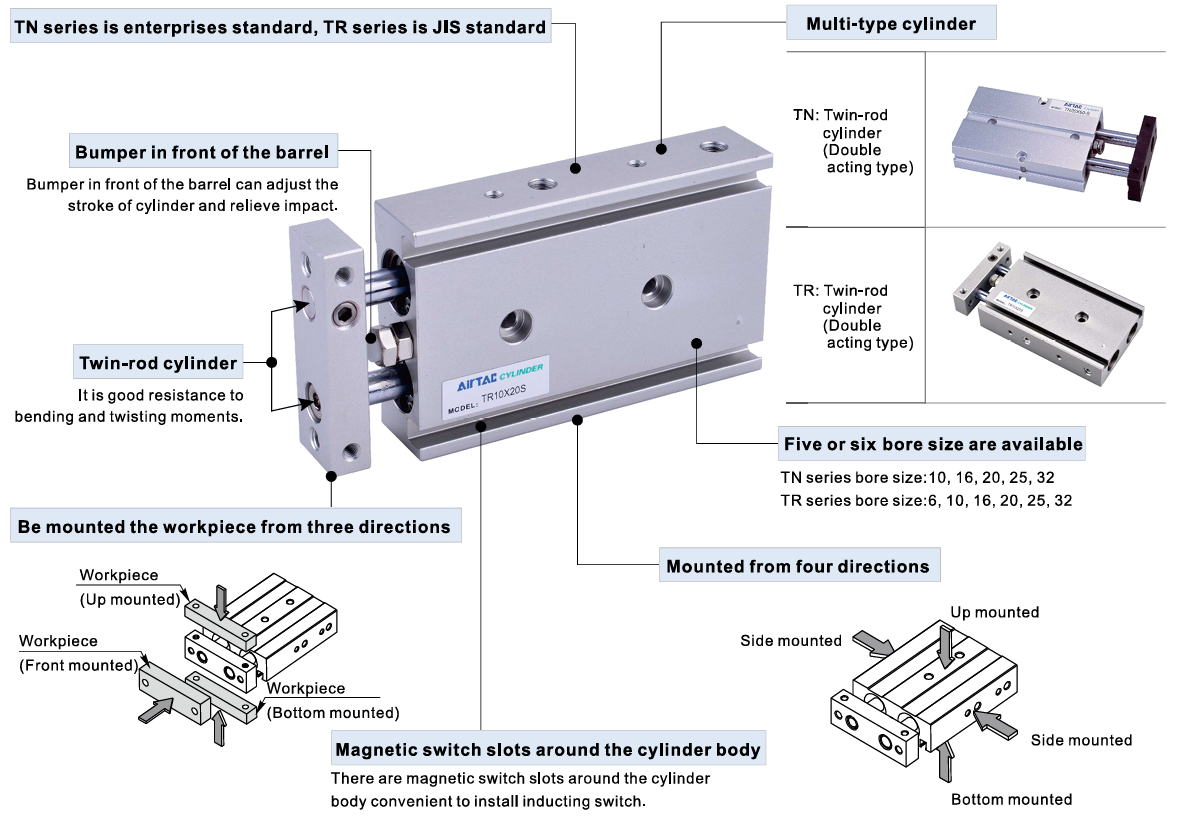

Khi nào nên dùng guided cylinder?

Bạn nên dùng guided cylinder nếu:

1. Có tải ngang
2. Có side-load
3. Cần chống xoay
4. Cần độ ổn định cao

👉 Guided cylinder giúp:

1. Ổn định hơn
2. Giảm rung
3. Giảm lỗi cơ khí

Làm sao chọn bore xi lanh đúng?

Khi chọn bore cần tính:

1. Tải thực tế
2. Ma sát
3. Tốc độ
4. Gia tốc
5. Hệ số an toàn

👉 Không nên chọn theo cảm tính.

Quy tắc chọn bore thực tế

Thông thường:

1. Nên chọn lực dư khoảng 30–50%

Ví dụ:

1. Tải cần 50kg
2. Nên chọn xi lanh có lực khoảng 70–80kg

👉 Điều này giúp hệ thống:

1. Hoạt động ổn định hơn
2. Bền hơn
3. Ít lỗi hơn

Kết luận

Chọn sai bore xi lanh có thể gây:

1. Xi lanh yếu
2. Không đẩy nổi tải
3. Rung giật
4. Tốn khí
5. Hư cơ cấu máy

👉 Đây là lỗi ảnh hưởng trực tiếp đến:

1. Hiệu suất
2. Độ ổn định
3. Tuổi thọ hệ thống khí nén

👉 Nếu muốn hệ thống hoạt động hiệu quả:

1. Luôn tính lực thực tế
2. Chọn bore phù hợp
3. Không chọn theo cảm tính
