Nguyên lý làm việc của van điện từ 5/2, 3/2 – Hiểu đúng để chọn đúng

Van điện từ 5/2 và 3/2 là hai loại van điều khiển hướng khí nén được sử dụng phổ biến nhất trong các hệ thống tự động hóa công nghiệp. Tuy nhiên, nhiều người vẫn nhầm lẫn giữa hai loại van này hoặc chưa hiểu rõ nguyên lý hoạt động của từng loại. Việc nắm vững cách thức vận hành sẽ giúp lựa chọn đúng sản phẩm, tăng hiệu suất hệ thống và hạn chế các lỗi phát sinh trong quá trình sử dụng.

Van điện từ 3/2 là gì?

Van điện từ 3/2 là loại van có 3 cổng khí và 2 trạng thái làm việc.

Ba cổng khí bao gồm:

1. P (Pressure): Cổng cấp khí.
2. A (Actuator): Cổng làm việc.
3. R (Return): Cổng xả khí.

Van 3/2 thường được sử dụng cho:

1. Xi lanh tác động đơn.
2. Súng thổi khí.
3. Hệ thống hút chân không.
4. Các cơ cấu chỉ cần chuyển động một chiều.

Nếu bạn chưa hiểu rõ cấu tạo và vai trò của van điện từ trong hệ thống khí nén, hãy tham khảo bài viết "Van điện từ là gì? Ứng dụng trong tự động hóa".

Nguyên lý hoạt động của van điện từ 3/2

Khi chưa cấp điện

Lò xo giữ lõi van ở vị trí mặc định. Lúc này:

1. Cổng P bị chặn.
2. Cổng A thông với cổng R.
3. Khí trong thiết bị chấp hành được xả ra ngoài.

Khi cấp điện

Khi coil được cấp điện:

1. Từ trường được tạo ra.
2. Lõi van dịch chuyển.
3. Khí nén đi từ P sang A.
4. Thiết bị chấp hành bắt đầu hoạt động.

Khi ngắt điện, lò xo hồi sẽ đưa van trở về trạng thái ban đầu.

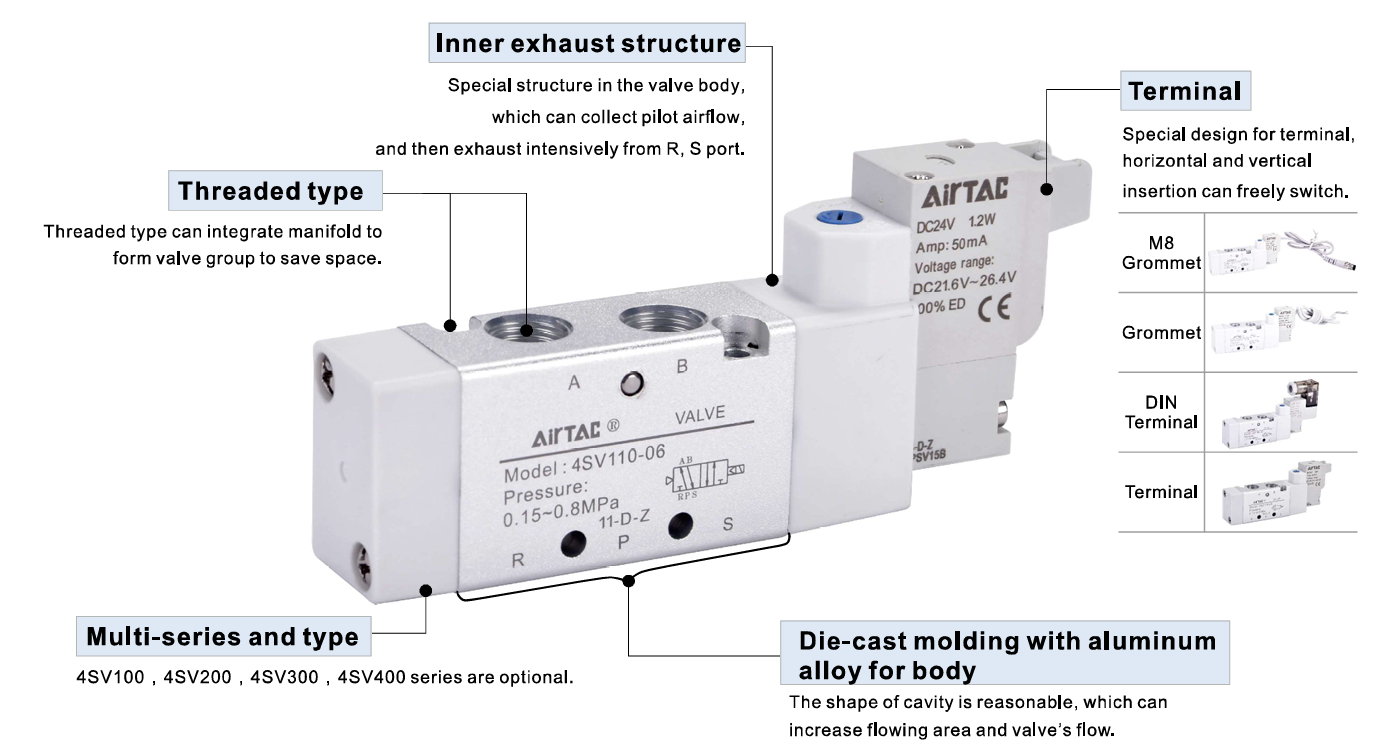

Van điện từ 5/2 là gì?

Van điện từ 5/2 là loại van có 5 cổng khí và 2 trạng thái làm việc.

Các cổng khí bao gồm:

1. P: Cổng cấp khí.
2. A: Cổng làm việc số 1.
3. B: Cổng làm việc số 2.
4. R: Cổng xả số 1.
5. S: Cổng xả số 2.

Đây là dòng van được sử dụng phổ biến nhất để điều khiển xi lanh tác động kép trong các hệ thống khí nén hiện nay.

Nếu bạn đang tìm kiếm các dòng van điện từ AirTAC chính hãng phục vụ cho hệ thống tự động hóa, hãy tham khảo danh mục sản phẩm của Jade M-Tech.

Nguyên lý làm việc của van điện từ 5/2

Trạng thái thứ nhất

Khí nén đi từ cổng P đến cổng A.

Khí ở phía đối diện của xi lanh được xả ra ngoài thông qua cổng S.

Xi lanh thực hiện hành trình tiến.

Trạng thái thứ hai

Khi van chuyển trạng thái:

1. Khí nén đi từ P đến B.
2. Khí tại cổng A được xả qua cổng R.
3. Xi lanh thực hiện hành trình lùi.

Nhờ khả năng cấp và xả khí luân phiên, van 5/2 giúp điều khiển chính xác chuyển động của xi lanh tác động kép.

Việc lựa chọn đúng kích thước ren của van cũng rất quan trọng để đảm bảo lưu lượng khí phù hợp với hệ thống. Bạn có thể tìm hiểu thêm về Port size là gì? Chọn ren 1/8, 1/4, 3/8 hay 1/2 để tránh tình trạng chọn sai kích thước kết nối.

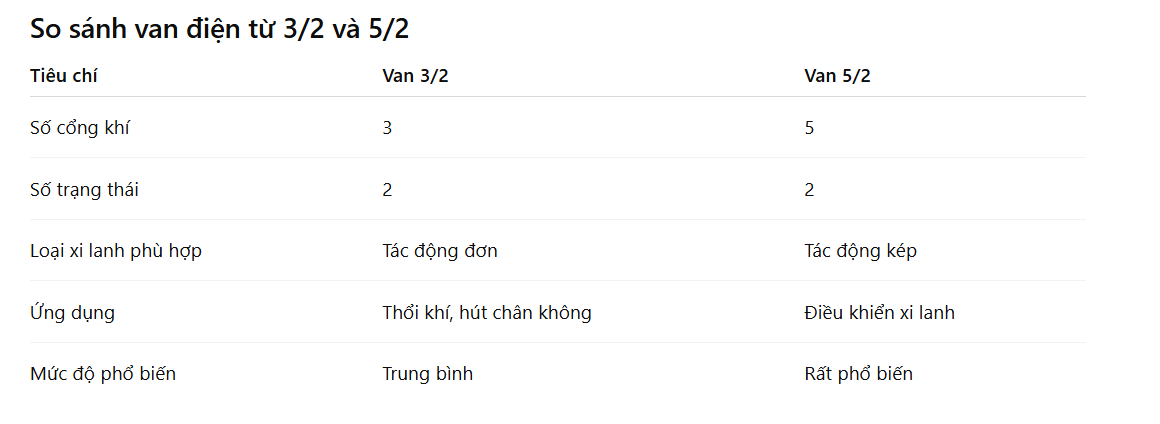

Nên dùng van điện từ 3/2 hay 5/2?

Van 3/2 phù hợp với các ứng dụng đơn giản, chỉ cần một chiều chuyển động hoặc sử dụng xi lanh tác động đơn.

Ngược lại, van 5/2 là lựa chọn tối ưu cho các hệ thống yêu cầu điều khiển xi lanh tác động kép với hai hành trình tiến và lùi.

Bên cạnh đó, lưu lượng khí cũng là yếu tố cần quan tâm khi lựa chọn van. Nếu van có lưu lượng quá nhỏ, hệ thống có thể hoạt động chậm hoặc không đạt hiệu suất mong muốn.

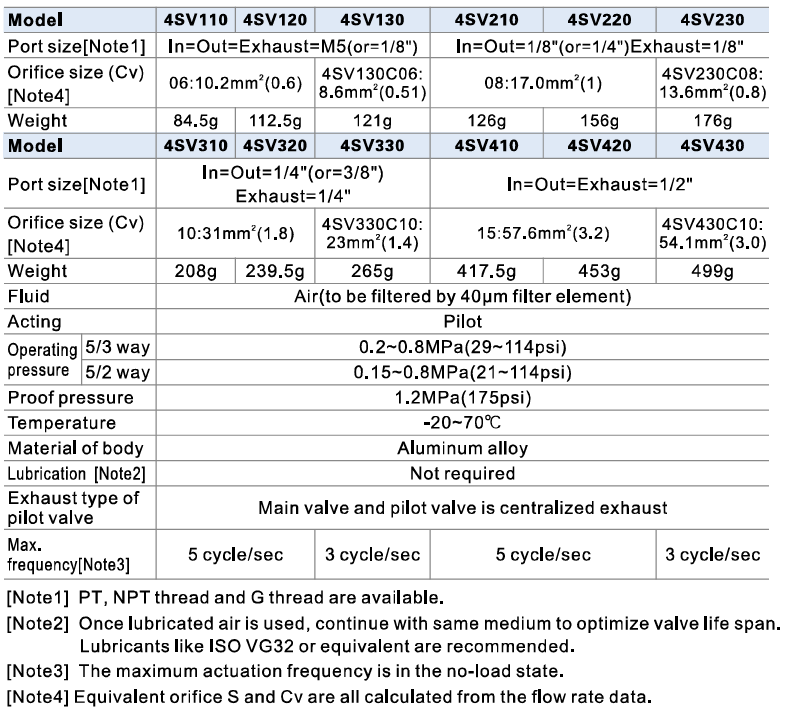

Một số model van điện từ AirTAC phổ biến

Một số model được sử dụng rộng rãi hiện nay bao gồm:

1. 4V210-08
2. 4V220-08
3. 4V310-10
4. 4V320-10
5. 7V210-08

Kết luận

Van điện từ 3/2 và 5/2 đều có vai trò quan trọng trong hệ thống khí nén. Việc hiểu rõ nguyên lý hoạt động, cấu tạo cổng khí và phạm vi ứng dụng của từng loại sẽ giúp lựa chọn đúng sản phẩm, nâng cao hiệu quả vận hành và tối ưu chi phí đầu tư.

Nếu cần tư vấn lựa chọn van điện từ phù hợp với nhu cầu thực tế, hãy liên hệ Jade M-Tech để được đội ngũ kỹ thuật hỗ trợ nhanh chóng.
