Ray trượt tuyến tính thấp Airtac LSD Series – Thanh dẫn hướng bi độ cứng cao, chịu tải 4 hướng

Thông số kỹ thuật LSD Series Low Profile Type Linear Guide:

LSD Series Low Profile Linear Guide – Ray trượt tuyến tính dạng thấp, độ cứng cao

LSD Series Low Profile Linear Guide là dòng ray trượt tuyến tính bi dạng thấp được thiết kế cho các hệ thống chuyển động cần độ chính xác, độ cứng vững và khả năng chịu tải cao nhưng bị giới hạn về chiều cao lắp đặt. Sản phẩm sử dụng rãnh dẫn hướng chữ X với góc tiếp xúc 45°, giúp block tự căn chỉnh, vận hành êm và chịu tải đồng đều theo bốn hướng.

Với nhiều tùy chọn block vuông, block mặt bích, tải trước, cấp chính xác, phương pháp lắp ray và đầu tra mỡ, LSD Series phù hợp cho máy công nghiệp, thiết bị đo lường, robot và hệ thống tự động hóa chính xác.

Khái niệm về ray trượt tuyến tính LSD Series

LSD Series là hệ thống dẫn hướng tuyến tính gồm thanh ray, block trượt và các viên bi thép tuần hoàn bên trong block. Khi block di chuyển dọc theo ray, bi thép lăn trên rãnh dẫn hướng, giúp giảm ma sát và tạo chuyển động tuyến tính ổn định.

Thiết kế dạng thấp giúp giảm chiều cao tổng thể của cụm ray và block, phù hợp với các thiết bị cần:

1. Kết cấu nhỏ gọn.
2. Trọng tâm thấp.
3. Độ cứng vững cao.
4. Chuyển động chính xác và ổn định.
5. Khả năng chịu tải từ nhiều hướng.
6. Hạn chế sai số do bề mặt lắp đặt không hoàn toàn đồng đều.

Cấu tạo của LSD Series Low Profile Linear Guide

Dựa trên hình ảnh sản phẩm, LSD Series gồm các bộ phận chính:

1. Thanh ray dẫn hướng có tiết diện rãnh chữ X.
2. Block trượt dạng vuông hoặc dạng mặt bích.
3. Bi thép tuần hoàn bên trong block.
4. Bộ giữ bi giúp ngăn bi rơi khi tháo block khỏi ray.
5. Nắp đầu block.
6. Tấm hồi bi tạo đường tuần hoàn cho bi thép.
7. Đầu tra mỡ hỗ trợ cấp chất bôi trơn.
8. Tấm gạt dầu và bụi tại hai đầu block.
9. Nắp chống bụi bảo vệ đường chạy bi.
10. Bộ phận làm kín và giữ chất bôi trơn.

Thiết kế rãnh dẫn hướng chữ X

Thanh ray LSD sử dụng thiết kế rãnh chữ X với góc tiếp xúc 45°–45°. Bốn hàng bi được bố trí đối xứng quanh ray, tạo khả năng chịu tải cân bằng.

Thiết kế này mang lại:

1. Khả năng chịu tải hướng xuống.
2. Khả năng chịu tải hướng lên.
3. Khả năng chịu tải từ hai bên.
4. Độ cứng vững tốt trước lực tác động và phản lực.
5. Khả năng làm việc ổn định khi hướng tải thay đổi.

Khả năng tự căn chỉnh

Hình dạng rãnh cong chữ X giúp LSD Series có khả năng tự căn chỉnh khi bề mặt lắp đặt xuất hiện sai lệch nhỏ.

Nhờ đó, hệ thống có thể:

1. Hấp thụ một phần sai số lắp đặt.
2. Giảm nguy cơ block chuyển động không đều.
3. Duy trì độ chính xác trong quá trình vận hành.
4. Hạn chế phát sinh tải cục bộ lên các hàng bi.
5. Tạo chuyển động tuyến tính mượt và ổn định hơn.

Khả năng tự căn chỉnh không thay thế cho việc gia công và lắp đặt chính xác, nhưng giúp hệ thống thích nghi tốt hơn với sai số nhỏ trong thực tế.

Thiết kế thấp và độ cứng cao

LSD Series được tối ưu bằng cách giảm chiều cao kết hợp giữa block và thanh ray, đồng thời rút ngắn chiều dài block để tạo kết cấu nhỏ gọn.

Sản phẩm vẫn duy trì:

1. Độ cứng vững cao so với kích thước tổng thể.
2. Khả năng chịu tải đồng đều theo bốn hướng.
3. Độ ổn định khi chịu mô-men.
4. Chuyển động chính xác trong không gian lắp đặt hạn chế.
5. Khả năng tăng độ cứng thông qua lựa chọn tải trước phù hợp.

Bi thép chính xác

Theo thông tin trong hình ảnh, LSD Series sử dụng bi thép đạt cấp chính xác ISO 3290 G10.

Đặc điểm của bi thép:

1. Độ tròn cao.
2. Kích thước đồng đều.
3. Khả năng chống mài mòn tốt.
4. Chuyển động lăn ổn định.
5. Hạn chế rung và tiếng ồn.
6. Hỗ trợ duy trì độ chính xác lâu dài.

Bộ giữ bi Ball Retainer

Bộ giữ bi có nhiệm vụ giữ các viên bi bên trong block khi block được tháo khỏi ray.

Ưu điểm của thiết kế này:

1. Bi thép không dễ rơi ra ngoài.
2. Thuận tiện khi lắp block lên ray.
3. Dễ dàng bảo trì và thay thế.
4. Giảm nguy cơ thất thoát hoặc lắp thiếu bi.
5. Hỗ trợ khả năng thay thế block trong cùng quy cách.

Khả năng thay thế lẫn nhau

Quy trình sản xuất được kiểm soát chặt chẽ giúp kích thước của ray và block nằm trong dung sai xác định.

Nhờ đó:

1. Block cùng quy cách có thể lắp trên ray tương ứng.
2. Duy trì sự đồng đều về tải trước và độ chính xác.
3. Thuận tiện khi cần thay block hoặc ray.
4. Giảm thời gian bảo trì thiết bị.
5. Hỗ trợ quản lý phụ tùng dễ dàng hơn.

Cần lựa chọn đúng cùng kích thước, kiểu block, cấp chính xác và điều kiện tải trước để đảm bảo khả năng tương thích.

Tấm gạt dầu và chống bụi

LSD Series sử dụng tấm gạt dầu dạng một môi tại hai đầu block. Theo cấu hình sản phẩm, có thể lựa chọn loại tiêu chuẩn hoặc loại tăng cường khả năng chống bụi.

Bộ phận này giúp:

1. Gạt bụi bẩn trên bề mặt ray.
2. Hạn chế tạp chất đi vào bên trong block.
3. Giữ chất bôi trơn trong đường chạy bi.
4. Giảm mài mòn giữa bi và rãnh dẫn hướng.
5. Kéo dài tuổi thọ vận hành.

Nắp chống bụi Dustproof Cover

Nắp chống bụi sử dụng kết cấu ép phun kép, giúp tăng khả năng bảo vệ khu vực tuần hoàn bi.

Thiết kế này hỗ trợ:

1. Ngăn bụi và hạt nhỏ xâm nhập.
2. Tăng độ kín tại đầu block.
3. Bảo vệ bi thép và rãnh dẫn hướng.
4. Cải thiện độ bền trong môi trường công nghiệp.
5. Giảm tần suất vệ sinh và bảo trì.

Đầu tra mỡ Grease Nipple

Block được trang bị đầu tra mỡ hoặc có thể lựa chọn các loại đầu nối và adapter khác nhau tùy theo không gian lắp đặt.

Đầu tra mỡ giúp:

1. Cấp mỡ trực tiếp vào block.
2. Duy trì màng bôi trơn trên đường chạy bi.
3. Giảm ma sát và nhiệt sinh ra.
4. Hạn chế mài mòn sớm.
5. Kéo dài tuổi thọ ray trượt.

Các kích thước ray

LSD Series có hai nhóm kích thước chính:

1. LSD15: mã kích thước 15, chiều rộng ray 15 mm.
2. LSD30: mã kích thước 30, chiều rộng ray thực tế 28 mm.

LSD15 phù hợp với cơ cấu nhỏ gọn, trong khi LSD30 cung cấp kích thước lớn hơn và thường được lựa chọn cho các hệ thống cần độ cứng và khả năng chịu tải cao hơn.

Các kiểu block trượt

Sản phẩm có nhiều kiểu block để phù hợp với kết cấu lắp đặt khác nhau:

1. H: block vuông.
2. F1: block mặt bích, lắp từ phía trên.
3. F2: block mặt bích, lắp từ phía dưới.
4. F3: block mặt bích, có thể lắp từ phía trên hoặc phía dưới.

Block vuông phù hợp với kết cấu hẹp. Block mặt bích có bề mặt lắp rộng hơn, thuận tiện cho bàn trượt, tấm gá và cụm tải có kích thước lớn.

Chiều dài block

LSD Series cung cấp hai loại chiều dài block:

1. S – Short: block ngắn.
2. N – Standard: block tiêu chuẩn.

Block ngắn giúp tiết kiệm không gian. Block tiêu chuẩn có chiều dài tiếp xúc lớn hơn, hỗ trợ độ ổn định và khả năng chịu mô-men tốt hơn.

Số lượng block trên một ray

Mã đặt hàng cho phép lựa chọn:

1. 1: một block trên một bộ ray.
2. 2: hai block trên một bộ ray.

Hai block thường được sử dụng cho bàn trượt hoặc cụm chuyển động cần tăng khả năng chống xoay, chống lật và chịu mô-men.

Xử lý bề mặt ray và block

Các tùy chọn xử lý bề mặt gồm:

1. Để trống: không phủ bổ sung, giữ màu kim loại tự nhiên.
2. BB: ray và block được phủ chrome đen.

Lớp phủ chrome đen giúp tăng khả năng bảo vệ bề mặt trong một số môi trường làm việc đặc biệt.

Các mức tải trước

LSD Series cung cấp ba điều kiện tải trước:

1. A – Standard clearance: khe hở tiêu chuẩn.
2. B – Light preload: tải trước nhẹ.
3. C – Medium preload: tải trước trung bình.

Tải trước cao hơn giúp giảm độ rơ và tăng độ cứng, nhưng đồng thời làm tăng lực cản chuyển động. Việc lựa chọn cần dựa trên tải trọng, tốc độ, độ chính xác và độ cứng yêu cầu.

Cấp chính xác

Các cấp chính xác được thể hiện trong mã đặt hàng:

1. N – Normal: cấp tiêu chuẩn.
2. H – High: cấp chính xác cao.
3. P – Precision: cấp chính xác tinh.

Cấp N phù hợp với ứng dụng tự động hóa thông thường. Cấp H và P phù hợp với thiết bị đo, máy chính xác và cơ cấu định vị yêu cầu sai số thấp.

Chiều dài ray và vị trí lỗ đầu tiên

Chiều dài ray được đặt theo yêu cầu của khách hàng. Ví dụ:

1. X220: chiều dài ray 220 mm.
2. S20: khoảng cách từ đầu ray đến tâm lỗ lắp đầu tiên là 20 mm.

Khoảng cách lỗ đầu tiên nên lớn hơn giá trị mép tối thiểu được khuyến nghị để bảo đảm độ ổn định và độ chính xác khi lắp đặt.

Tùy chọn vít lắp ray

Theo bảng mã đặt hàng, LSD Series có các cấu hình lỗ và vít lắp khác nhau:

1. LSD15 tiêu chuẩn: lắp từ trên với vít M4.
2. LSD15-U: lắp từ trên với vít M3.
3. LSD30 tiêu chuẩn: lắp từ trên với vít M6.
4. LSD30-U: lắp từ trên với vít M8.

Ngoài ra, mã T ở cuối cho biết ray được thiết kế theo kiểu lắp từ phía dưới.

Tùy chọn đầu tra mỡ và adapter

LSD15 hỗ trợ:

1. M4: đầu tra mỡ M4.
2. AM6: adapter chuyển từ M4 sang M6.

LSD30 hỗ trợ:

1. M6: đầu tra mỡ M6.
2. A01: chuyển M6 sang ren PT1/8.
3. L01: đầu nối góc M6 sang PT1/8.
4. LSD30-AM8: chuyển M6 sang M8.
5. LSD30-LM8: đầu nối góc M6 sang M8.
6. SM6: đầu tra mỡ chuyên dụng dạng thẳng.

Các tùy chọn này giúp bố trí đường bôi trơn phù hợp với không gian và hướng lắp đặt của máy.

Kiểu đóng gói

Có hai tùy chọn đóng gói:

1. Để trống: block và ray được lắp thành bộ.
2. B: block và ray được đóng gói riêng.

Kiểu đóng gói riêng phù hợp khi khách hàng cần lắp nhiều block, thay thế từng bộ phận hoặc tổ chức lắp ráp theo quy trình riêng.

Cách đọc mã sản phẩm LSD Series

Ví dụ mã:

LSD15HN1X220S20AH-U-AM6-B-T

Ý nghĩa:

1. LSD: dòng ray trượt tuyến tính dạng thấp.
2. 15: mã kích thước ray 15 mm.
3. H: block vuông.
4. N: block tiêu chuẩn.
5. 1: một block trên một ray.
6. X220: ray dài 220 mm.
7. S20: tâm lỗ đầu tiên cách đầu ray 20 mm.
8. A: khe hở tiêu chuẩn.
9. H: cấp chính xác cao.
10. U: tùy chọn lỗ lắp ray.
11. AM6: adapter đầu tra mỡ M4 sang M6.
12. B: block và ray đóng gói riêng.
13. T: ray lắp từ phía dưới.

Khi có ký hiệu BB sau LSD, block và ray được phủ chrome đen.

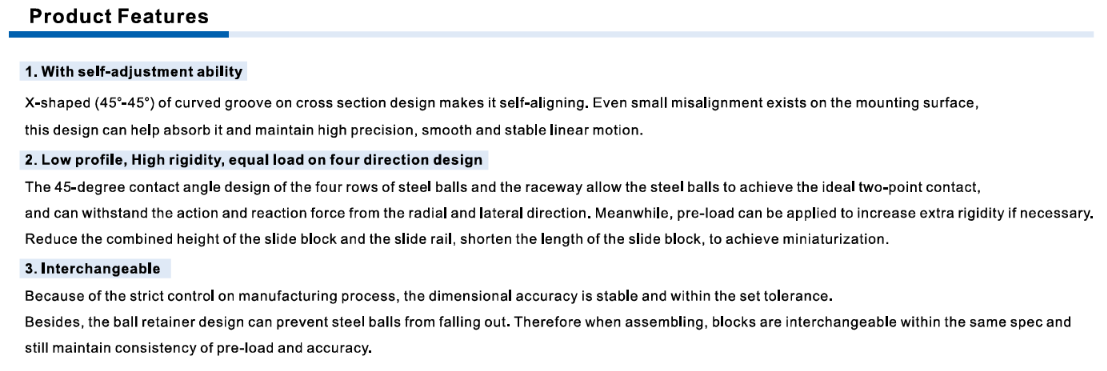

Tính năng nổi bật của LSD Series

1. Thiết kế dạng thấp, tiết kiệm chiều cao lắp đặt.
2. Rãnh chữ X với góc tiếp xúc 45°.
3. Khả năng tự căn chỉnh khi có sai lệch nhỏ.
4. Chịu tải đồng đều theo bốn hướng.
5. Độ cứng vững cao so với kích thước.
6. Có thể áp dụng tải trước để tăng độ cứng.
7. Bi thép chính xác ISO 3290 G10.
8. Bộ giữ bi chống rơi.
9. Block và ray cùng quy cách có khả năng thay thế.
10. Có block vuông và block mặt bích.
11. Có block ngắn và block tiêu chuẩn.
12. Hỗ trợ nhiều kiểu lắp và đầu tra mỡ.
13. Có tùy chọn chrome đen và đóng gói riêng.

Ưu điểm của ray trượt LSD Series

1. Độ chính xác chuyển động cao, phù hợp với cơ cấu định vị.
2. Khả năng chịu tải đa hướng giúp đơn giản hóa thiết kế máy.
3. Chiều cao thấp giúp giảm kích thước và trọng tâm cụm chuyển động.
4. Tự căn chỉnh giúp hạn chế ảnh hưởng của sai số lắp nhỏ.
5. Ma sát lăn thấp giúp giảm lực truyền động.
6. Chuyển động ổn định ở cả tốc độ thấp và tốc độ cao.
7. Nhiều lựa chọn block giúp linh hoạt trong thiết kế.
8. Bộ giữ bi giúp lắp đặt và bảo trì thuận tiện.
9. Kết cấu chống bụi hỗ trợ tăng tuổi thọ.
10. Tùy chọn tải trước và cấp chính xác đáp ứng nhiều yêu cầu kỹ thuật.

Ứng dụng của LSD Series Low Profile Linear Guide

LSD Series phù hợp với:

1. Máy CNC và máy công cụ chính xác.
2. Robot công nghiệp và robot để bàn.
3. Cơ cấu pick-and-place.
4. Máy lắp ráp tự động.
5. Thiết bị sản xuất linh kiện điện tử.
6. Máy kiểm tra PCB và bán dẫn.
7. Máy đo tọa độ và thiết bị đo quang học.
8. Máy khắc laser và máy đánh dấu.
9. Máy in công nghiệp.
10. Thiết bị đóng gói tự động.
11. Bàn trượt tuyến tính.
12. Cụm trục X, Y và Z.
13. Thiết bị y tế và phòng thí nghiệm.
14. Hệ thống machine vision.
15. Dây chuyền tự động hóa cần chiều cao lắp đặt thấp.

Lưu ý khi lựa chọn LSD Series

Khi lựa chọn ray trượt tuyến tính LSD, cần xác định:

1. Kích thước LSD15 hoặc LSD30.
2. Block vuông hoặc block mặt bích.
3. Block ngắn hoặc block tiêu chuẩn.
4. Số lượng block trên một ray.
5. Chiều dài thanh ray.
6. Hướng và giá trị tải trọng.
7. Mức tải trước A, B hoặc C.
8. Cấp chính xác N, H hoặc P.
9. Kiểu lắp ray từ trên hoặc từ dưới.
10. Vị trí và loại đầu tra mỡ.
11. Yêu cầu chống bụi và xử lý bề mặt.
12. Cách đóng gói block và ray.

Khả năng chịu tải, mô-men, tuổi thọ và kích thước chi tiết cần được đối chiếu với bảng thông số của từng model trước khi đặt hàng.
