Ray trượt tuyến tính bi có lồng AirTAC LSQH Series – Dẫn hướng chính xác, độ ồn thấp

Thông số kỹ thuật Airtac LSQH Series Caged Ball Type Linear Guide:

AirTAC LSQH Series Caged Ball Type Linear Guide – Ray trượt tuyến tính bi có lồng độ ồn thấp

AirTAC LSQH Series là ray trượt tuyến tính sử dụng lồng bi, trong đó các viên bi được giữ cách đều để hạn chế va chạm và ma sát trực tiếp giữa các bi. Thiết kế này giúp hệ thống chuyển động êm, giảm tiếng ồn và duy trì độ ổn định khi vận hành ở tốc độ cao.

Tính năng và đặc điểm

1. Lồng bi giữ khoảng cách đồng đều, giúp giảm tiếng ồn và rung động.
2. Rãnh ray chữ X tăng độ cứng và khả năng chịu tải theo nhiều hướng.
3. Bi thép chính xác đạt cấp ISO 3290 G10.
4. Block sử dụng kết cấu overmolding tích hợp, tăng độ chắc chắn và độ kín.
5. Tấm gạt dầu một môi giúp làm sạch bề mặt ray và giữ chất bôi trơn.
6. Nắp chống bụi đúc kép giúp hạn chế tạp chất xâm nhập vào đường tuần hoàn bi.
7. Hỗ trợ ray đơn và ray ghép cho hệ thống hành trình dài.

Theo biểu đồ thử nghiệm trong tài liệu, LSQH có mức ồn thấp hơn dòng ray bi tiêu chuẩn ở dải tốc độ cao, phù hợp với máy yêu cầu vận hành êm.

Thông số kỹ thuật chính

1. Kích thước: LSQH15, LSQH20, LSQH25, LSQH30, LSQH35.
2. Chiều rộng ray: 15 mm, 20 mm, 23 mm, 28 mm và 34 mm.
3. Kiểu block:
4. H: block vuông.
5. F1: block mặt bích lắp từ trên.
6. F2: block mặt bích lắp từ dưới.
7. F3: block mặt bích lắp từ trên hoặc dưới.
8. Chiều dài block: N – tiêu chuẩn, L – block dài; block L không áp dụng cho LSQH15.
9. Số block trên ray: 1 hoặc 2.
10. Tải trước: A – tiêu chuẩn, B – nhẹ, C – trung bình, D – cao.
11. Cấp chính xác: N – thường, H – cao, P – chính xác.
12. Kiểu lắp ray: lắp từ trên hoặc từ dưới.

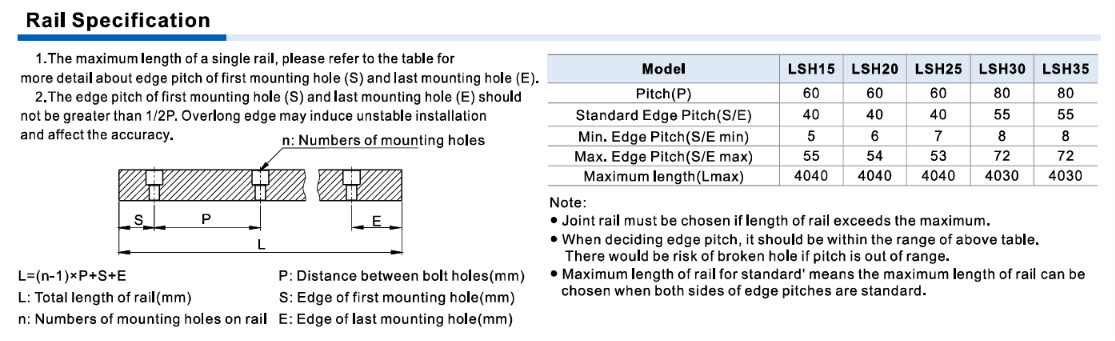

13. Chiều dài ray đơn tối đa:
14. LSQH15, LSQH20, LSQH25: 4040 mm.
15. LSQH30, LSQH35: 4030 mm.

Ưu điểm

1. Độ ồn thấp hơn ray bi thông thường, đặc biệt khi chạy tốc độ cao.
2. Chuyển động mượt, ổn định và độ lặp lại tốt.
3. Giảm ma sát giữa các viên bi, hỗ trợ tăng tuổi thọ.
4. Độ cứng cao và khả năng chịu tải đa hướng.
5. Nhiều kiểu block, mức tải trước và cấp chính xác để lựa chọn.
6. Kết cấu chống bụi và bôi trơn thuận tiện, giảm nhu cầu bảo trì.

Ứng dụng

1. Máy CNC và máy công cụ chính xác.
2. Robot công nghiệp, cơ cấu pick-and-place.
3. Máy lắp ráp và đóng gói tốc độ cao.
4. Thiết bị sản xuất điện tử, PCB và bán dẫn.
5. Máy đo quang học và thiết bị kiểm tra.
6. Thiết bị y tế, phòng thí nghiệm.
7. Bàn trượt tuyến tính và hệ thống tự động hóa cần độ ồn thấp.
