Ray trượt mini bản rộng AirTAC LRW Series – Thanh dẫn hướng tuyến tính chịu mô-men cao

Thông số kỹ thuật Airtac LRW Series Miniature Linear Guide (Widened):

AirTAC LRW Series Miniature Linear Guide (Widened) – Ray trượt mini bản rộng

AirTAC LRW Series là ray trượt tuyến tính mini bản rộng, sử dụng bi thép tuần hoàn để tạo chuyển động tuyến tính êm, ma sát thấp và độ chính xác cao. Thiết kế block rộng giúp tăng khả năng chịu mô-men, nhờ đó có thể sử dụng một ray độc lập trong nhiều cơ cấu mà không nhất thiết phải lắp theo cặp.

Tính năng và đặc điểm

1. Thiết kế bản rộng giúp tăng khả năng chịu mô-men và độ ổn định tải.
2. Bi thép đạt cấp chính xác ISO 3290 G10, hỗ trợ chuyển động mượt và bền.
3. Bộ giữ bi ngăn bi rơi khi tháo block khỏi ray.
4. Nắp bảo vệ tích hợp vít, giúp che phớt và hạn chế bụi, tạp chất lớn xâm nhập.
5. Có block tiêu chuẩn N và block dài L.
6. Hỗ trợ một hoặc hai block trên mỗi thanh ray.
7. Có thể chọn ray nguyên thanh hoặc ray ghép cho chiều dài lớn.
8. Bề mặt tự nhiên hoặc tùy chọn phủ chrome đen BB.

Thông số kỹ thuật chính

1. Model: LRW7, LRW9, LRW12, LRW15.
2. Chiều rộng ray tương ứng:
3. LRW7: 14 mm.
4. LRW9: 18 mm.
5. LRW12: 24 mm.
6. LRW15: 42 mm.

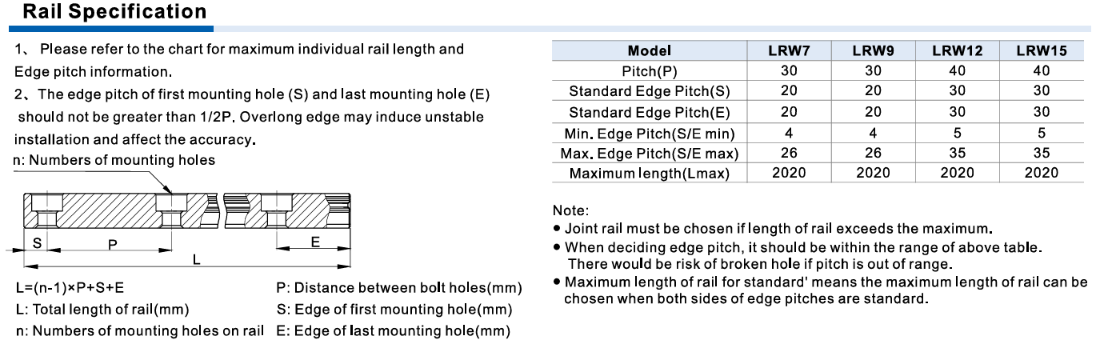

7. Bước lỗ P:
8. LRW7, LRW9: 30 mm.
9. LRW12, LRW15: 40 mm.
10. Chiều dài ray đơn tối đa: 2020 mm.
11. Tải trước:
12. A: khe hở tiêu chuẩn.
13. B: tải trước nhẹ.
14. C: tải trước trung bình.
15. Cấp chính xác: N – thường, H – cao, P – chính xác.
16. Kiểu lắp ray: lắp từ trên hoặc từ dưới.
17. Chiều dài ray và vị trí lỗ đầu tiên có thể đặt theo yêu cầu.

Ưu điểm

1. Chịu mô-men tốt hơn ray mini thông thường.
2. Tiết kiệm không gian và đơn giản hóa kết cấu máy.
3. Ma sát thấp, chuyển động ổn định và độ lặp lại tốt.
4. Nhiều kích thước, chiều dài block và cấp chính xác để lựa chọn.
5. Thuận tiện lắp đặt, thay thế và bảo trì.
6. Phù hợp cho cả cơ cấu hành trình ngắn và ray ghép hành trình dài.

Ứng dụng

1. Robot mini và robot để bàn.
2. Cơ cấu pick-and-place.
3. Thiết bị lắp ráp linh kiện điện tử.
4. Máy kiểm tra PCB và bán dẫn.
5. Máy đo quang học, thiết bị phòng thí nghiệm.
6. Máy in 3D, máy khắc và thiết bị định vị.
7. Bàn trượt chính xác và hệ thống tự động hóa nhỏ gọn.
