Xi lanh bị giật rung – nguyên nhân và cách xử lý hiệu quả

Vì sao xi lanh khí nén bị giật rung?

Xi lanh khí nén bị giật rung là lỗi rất phổ biến trong:

1. Máy tự động
2. Hệ thống khí nén
3. Jig khí
4. Conveyor automation

Biểu hiện thường gặp:

1. Xi lanh chạy không mượt
2. Giật từng đoạn
3. Rung mạnh khi chạy
4. Va đập cuối hành trình
5. Chạy lúc mạnh lúc yếu

👉 Nếu không xử lý sớm:

1. Seal sẽ nhanh mòn
2. Ty piston dễ cong
3. Máy giảm độ chính xác
4. Hệ thống nhanh hỏng

Nguyên nhân 1: Điều chỉnh tốc độ khí không đúng

Đây là nguyên nhân phổ biến nhất.

Nhiều hệ thống:

1. Mở flow control quá lớn
2. Hoặc siết quá nhỏ

👉 Kết quả:

1. Xi lanh chạy giật
2. Tốc độ không ổn định

Vì sao flow control ảnh hưởng độ mượt?

Flow control valve giúp:

1. Điều chỉnh lưu lượng khí
2. Kiểm soát tốc độ piston

Nếu chỉnh sai:

1. Áp lực khí thay đổi liên tục
2. Xi lanh sẽ rung giật

Cách xử lý

✅ Chỉnh flow control từ từ

✅ Giảm tốc độ cuối hành trình

✅ Không mở van tối đa ngay từ đầu

Nguyên nhân 2: Xi lanh quá lớn so với tải

Nhiều người nghĩ:

1. Bore càng lớn càng tốt

👉 Nhưng thực tế:

1. Bore quá lớn dễ gây rung mạnh

Vì sao bore lớn dễ rung?

Bore lớn:

1. Lực đẩy rất mạnh
2. Gia tốc lớn

👉 Nếu tải nhẹ:

1. Xi lanh sẽ tăng tốc quá nhanh
2. Gây va đập và rung

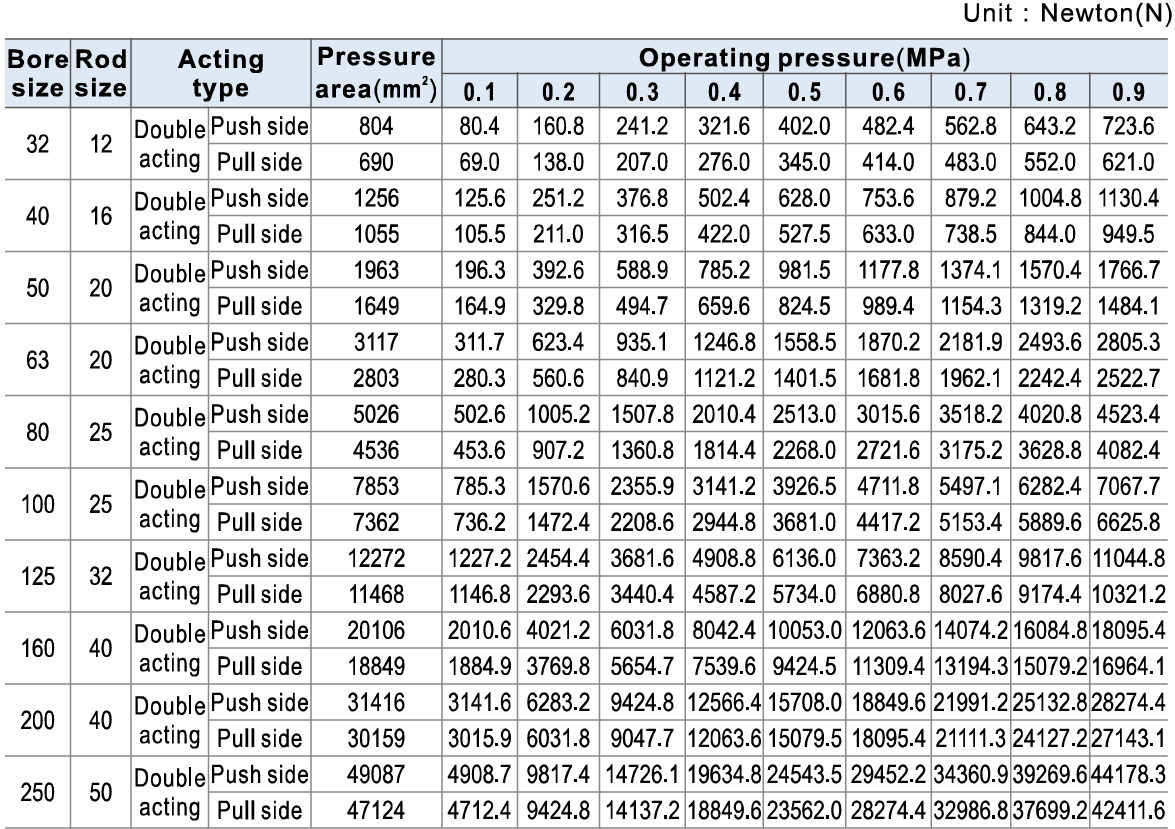

F=P×AF = P \times AF=P×A

👉 Bore càng lớn:

1. Diện tích piston càng lớn
2. Lực càng mạnh

Nguyên nhân 3: Tải lệch tâm hoặc side-load

Nếu tải:

1. Không nằm đúng tâm
2. Có lực ngang

👉 Xi lanh sẽ:

1. Rung mạnh
2. Chạy không mượt
3. Ty piston nhanh mòn

Dấu hiệu side-load

1. Ty piston rung
2. Xi lanh chạy lệch
3. Có tiếng kêu bất thường
4. Seal nhanh hư

Cách xử lý

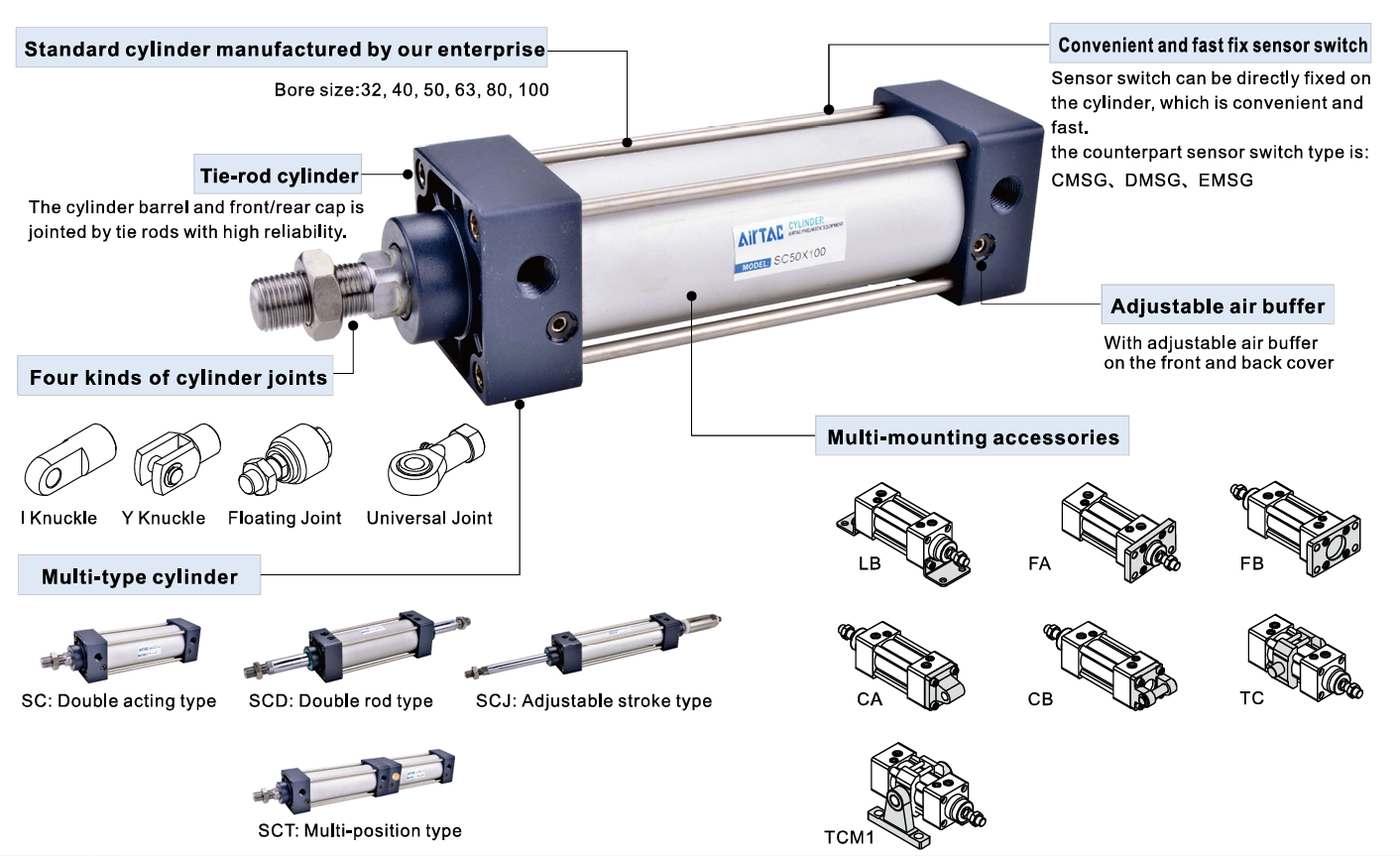

✅ Dùng guided cylinder

✅ Dùng dual rod cylinder

✅ Giảm tải ngang

Nguyên nhân 4: Stroke quá dài

Nếu stroke:

1. Quá dài
2. Không có dẫn hướng

👉 Ty piston dễ:

1. Rung
2. Cong
3. Lắc ngang

→ Xi lanh chạy không ổn định.

Cách xử lý

✅ Giảm stroke nếu có thể

✅ Dùng guide rod

✅ Tăng độ cứng gá lắp

Nguyên nhân 5: Áp suất khí không ổn định

Nếu khí nén:

1. Lúc mạnh lúc yếu
2. Máy nén không đủ tải

👉 Xi lanh sẽ:

1. Giật cục
2. Chạy không đều

Những nguyên nhân phổ biến

Máy nén khí yếu

Nếu compressor:

1. Công suất nhỏ
2. Dùng nhiều thiết bị cùng lúc

→ Áp sẽ tụt liên tục.

Đường khí quá nhỏ

Ống hơi nhỏ:

1. Làm thiếu lưu lượng
2. Gây tụt áp khi tải tăng

FRL bị nghẹt

Filter bẩn:

1. Làm giảm lưu lượng khí

👉 Xi lanh hoạt động không ổn định.

Nguyên nhân 6: Lắp đặt sai alignment

Nếu xi lanh:

1. Gá lệch
2. Không thẳng trục tải

👉 Ty piston sẽ:

1. Chịu lực ngang
2. Tăng ma sát
3. Chạy giật

Cách xử lý

✅ Gá thẳng trục

✅ Dùng khớp nối phù hợp

✅ Giảm side-load

Khi nào nên dùng giảm chấn?

Nếu hệ thống:

1. Tốc độ cao
2. Tải nặng
3. Stroke dài

👉 Nên dùng:

1. Cushion
2. Shock absorber
3. Flow control valve

để giảm rung và va đập.

Checklist xử lý xi lanh bị rung giật

✅ Kiểm tra flow control

✅ Kiểm tra bore có quá lớn không

✅ Kiểm tra side-load

✅ Kiểm tra alignment

✅ Kiểm tra áp suất khí

✅ Kiểm tra FRL

✅ Kiểm tra stroke quá dài không

👉 Đây là checklist cực hữu ích cho người vận hành máy.

Kết luận

Xi lanh khí nén bị rung giật thường do:

1. Chỉnh tốc độ sai
2. Bore quá lớn
3. Side-load
4. Stroke quá dài
5. Áp suất không ổn định
6. Lắp sai alignment

👉 Trong đa số trường hợp:

1. Không phải lỗi của xi lanh
2. Mà là lỗi thiết kế hoặc lắp đặt hệ thống

👉 Nếu muốn hệ thống chạy ổn định:

1. Chọn đúng bore
2. Chỉnh đúng flow control
3. Dùng guided cylinder khi cần
