Van AirTAC 4V210 là gì? Có nên dùng không?

Trong các hệ thống khí nén và tự động hóa, việc lựa chọn van điện từ phù hợp là yếu tố quan trọng để đảm bảo hệ thống vận hành ổn định, đạt tốc độ mong muốn và kéo dài tuổi thọ thiết bị. Van AirTAC 4V210 là một trong những model phổ biến thuộc dòng 4V200 series, được thiết kế cho các xi lanh 2 tác động với khả năng đáp ứng lưu lượng và áp suất vừa phải. Bài viết này sẽ giúp bạn hiểu rõ thông số kỹ thuật, ứng dụng, ưu điểm và khi nào nên sử dụng van 4V210.

1. Giới thiệu về van AirTAC 4V210

Van AirTAC 4V210 là van điện từ 5/2-way hoặc 5/3-way, thuộc dòng 4V200 series. Nó được sử dụng để điều khiển các xi lanh 2 tác động, cấp khí luân phiên vào hai đầu xi lanh giúp piston đẩy và kéo, đảm bảo chuyển động chính xác. Van này thích hợp cho các hệ thống tự động hóa vừa và nhỏ hoặc các ứng dụng yêu cầu phản hồi nhanh.

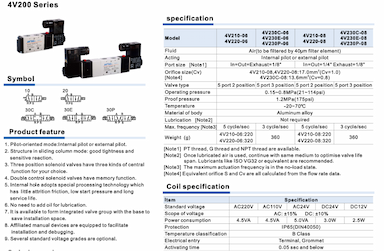

Theo catalog 4V200 trang 1–2, van 4V210 có nhiều model với port size khác nhau (1/8” và 1/4”), Cv khác nhau theo model, và khả năng chịu áp suất 0,15–0,8 MPa

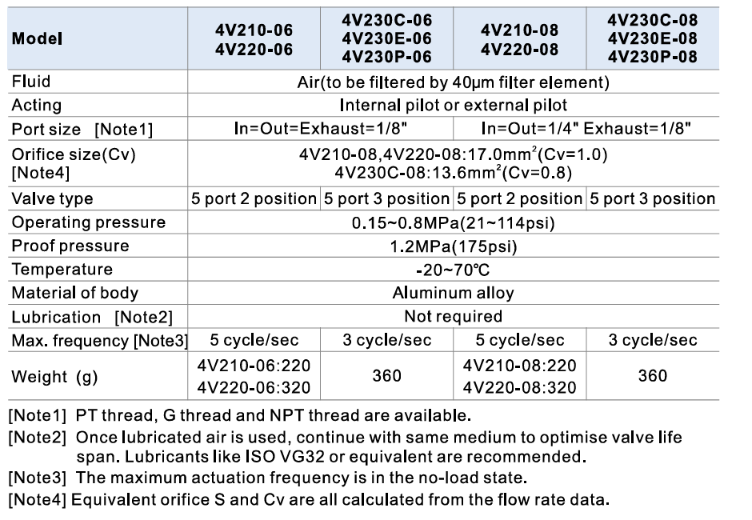

2. Thông số kỹ thuật chính

1. Port size: 1/8” hoặc 1/4”
2. Orifice size (Cv):4V210-06: 8 mm² (Cv=1.0)
3. 4V210-08: 17 mm² (Cv=1.0)
4. Operating pressure: 0.15–0.8 MPa (29–114 psi)
5. Proof pressure: 1,2 MPa
6. Điện áp coil: AC220V, AC110V, DC24V, DC12V
7. Thân van: Aluminum alloy, không cần bôi trơn
8. Tần số tối đa: 5 cycles/sec
9. Bảo vệ coil: IP65

3. Ưu điểm và tính năng nổi bật

1. Chế độ pilot-oriented mode: hỗ trợ internal hoặc external pilot.
2. Thân van đảm bảo tightly sealed, phản ứng nhanh với áp lực khí.
3. Van solenoid 3 vị trí: single, double, và memory function, phù hợp nhu cầu tùy chỉnh.
4. Có thể tích hợp trên manifold để tiết kiệm không gian lắp đặt.
5. Có manual override, dễ dàng vận hành và kiểm tra.

4. Khi nào nên dùng van AirTAC 4V210

1. Khi hệ thống sử dụng xi lanh 2 tác động cần đẩy – kéo piston.
2. Khi muốn van 5/2-way cơ bản hoặc 5/3-way với vị trí giữa để tạm dừng piston.
3. Phù hợp với hệ thống tự động hóa vừa và nhỏ, nơi cần độ chính xác và phản hồi nhanh.
4. Khi lưu lượng khí và áp suất yêu cầu vừa phải, không cần van dòng lớn như 7SV.

5. So sánh với các dòng khác

1. So với 4V100 series: 4V210 có Cv và lưu lượng lớn hơn, đáp ứng xi lanh trung bình.
2. So với 7SV series: 7SV phù hợp cho áp suất và lưu lượng cao, 4V210 phù hợp với hệ thống vừa phải, chi phí thấp hơn.
3. Lựa chọn đúng model → tiết kiệm năng lượng, bảo vệ coil và piston, hệ thống vận hành ổn định.
