Phân biệt van 5/2 và 5/3 – Nên dùng loại nào?

Trong các hệ thống khí nén và tự động hóa, việc lựa chọn van điện từ phù hợp cho xi lanh 2 tác động là bước quan trọng để hệ thống vận hành ổn định, đạt tốc độ mong muốn và kéo dài tuổi thọ thiết bị. Hai loại van thường gặp là van 5/2 và van 5/3, mỗi loại có thiết kế và ứng dụng khác nhau. Việc hiểu rõ sự khác biệt giúp kỹ sư chọn van phù hợp, kết hợp với port size và Cv, đồng thời tham khảo catalog van điện từ AirTAC để chọn model đúng.

1. Khái niệm van 5/2 và 5/3

Van 5/2-way

1. Cấu tạo: 5 cổng, 2 vị trí.
2. Ứng dụng: Thường dùng cho xi lanh 2 tác động cơ bản.
3. Khi van chuyển trạng thái, khí được cấp luân phiên vào một đầu xi lanh, đầu kia xả ra → piston đẩy hoặc kéo.
4. Ưu điểm: thiết kế đơn giản, phản hồi nhanh, chi phí thấp.
5. Model AirTAC: nhiều lựa chọn 4SV và 7SV, port size 1/8 → 1/2 inch, Cv khác nhau theo model.

Van 5/3-way

1. Cấu tạo: 5 cổng, 3 vị trí.
2. Ứng dụng: Khi cần tạm dừng piston giữa hành trình hoặc xả khí đồng thời cả 2 đầu.
3. Vị trí giữa van giúp:
4. Giữ piston tạm dừng
5. Xả cả hai đầu xi lanh
6. Bảo vệ tải trọng nặng
7. Thích hợp cho các hệ thống cần điều khiển chính xác và an toàn.

Để hiểu cấu tạo chi tiết bên trong, bạn có thể tham khảo bài “Cấu tạo van điện từ AirTAC (Thân nhôm, Coil điện)”.

2. Nguyên lý hoạt động

2.1 Van 5/2-way

1. Khi van chuyển sang trạng thái 1 → khí đi vào đầu A, xả từ đầu B.
2. Khi chuyển sang trạng thái 2 → khí đi vào đầu B, xả từ đầu A.
3. Van có 2 trạng thái → piston chỉ có hai vị trí hành trình.

2.2 Van 5/3-way

1. Van có vị trí giữa → piston có thể dừng giữa hành trình.
2. Có nhiều kiểu giữa: giữ khí một đầu, xả cả hai đầu, hoặc giữ cân bằng tải.
3. Van 5/3-way phức tạp hơn, nhưng kiểm soát xi lanh tốt hơn trong các ứng dụng công nghiệp nặng.

Lưu ý: Chọn đúng loại van giúp xi lanh phản hồi nhanh, tránh hiện tượng rung hoặc van không nhảy.

3. Yếu tố kỹ thuật khi chọn van

3.1 Port size & Cv (lưu lượng khí)

1. Xác định lưu lượng khí cần thiết cho xi lanh.
2. Port size lớn → Cv cao → đáp ứng lưu lượng lớn hơn.
3. Cv và port size phải phù hợp để van và xi lanh vận hành ổn định.

3.2 Điện áp coil

1. Chọn AC hoặc DC đúng nguồn hệ thống để tránh cháy coil hoặc van không nhảy.

3.3 Áp suất hệ thống

1. Van phải chịu được áp suất tối đa của xi lanh.
2. Cv và port size nên tương thích để tránh áp suất rơi quá mức.

3.4 Model van và series

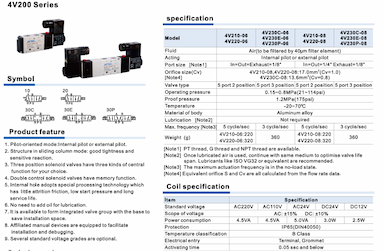

1. AirTAC 4SV: 4V100 → 4V400, port size 1/8 – 1/2 inch, Cv khác nhau theo model.

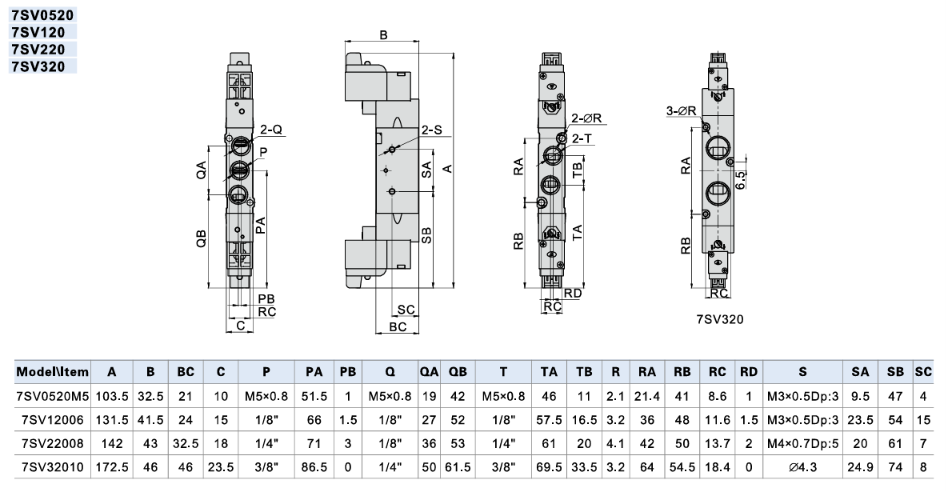

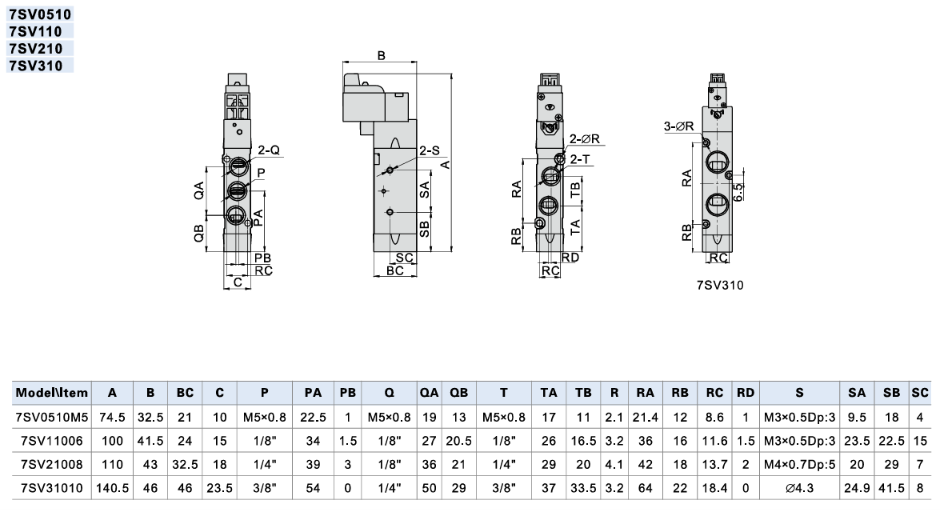

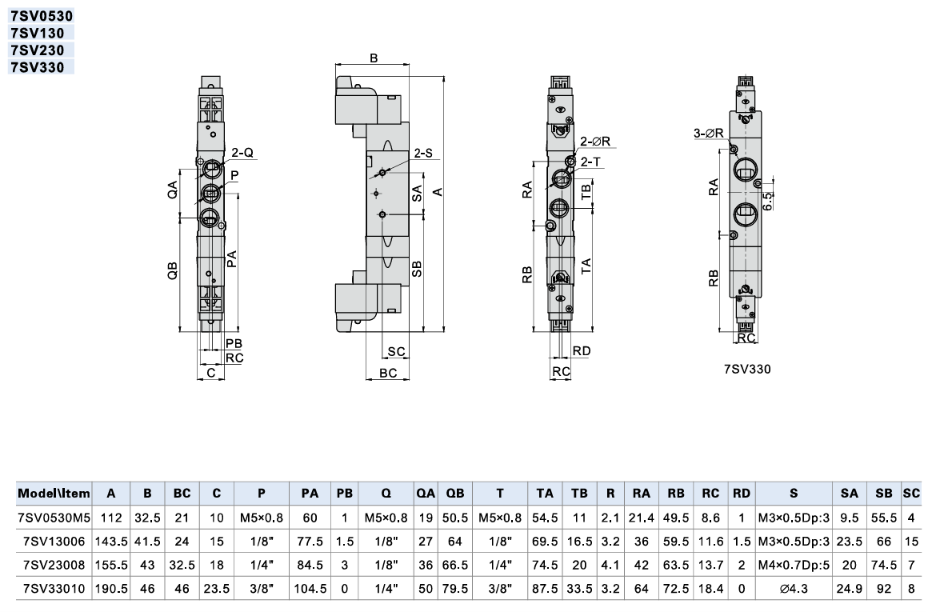

2. AirTAC 7SV: 7SV050 → 7SV330, lưu lượng và áp suất cao, phù hợp cho hệ thống công nghiệp nặng.

4. Lựa chọn van theo catalog AirTAC

Dòng 4SV

1. Chọn model dựa trên lưu lượng khí yêu cầu, áp suất hệ thống, số vị trí van.
2. Ví dụ:
3. Xi lanh nhỏ → 4SV110 hoặc 4SV120
4. Xi lanh trung bình → 4SV210 hoặc 4SV220

Dòng 7SV

1. Chọn model cho lưu lượng lớn hoặc áp suất cao.
2. Ví dụ: 7SV100, 7SV220, 7SV310.

5. Hướng dẫn lắp đặt và kết nối

1. Kiểm tra port size và Cv trước khi lắp để đảm bảo van phù hợp xi lanh.
2. Kết nối coil đúng: vertical plug wire hoặc parallel plug wire.
3. Khi dùng manifold, Cv của tất cả van nối liền phải đồng bộ.
4. Siết vít vừa phải để tránh rò khí và hư hỏng van.

Một van được lựa chọn đúng sẽ giúp xi lanh 1/2 tác động hoạt động chính xác, van không rung, và hệ thống khí nén hoạt động hiệu quả.
