Tại sao xi lanh yếu dù đủ áp?

Vì sao xi lanh vẫn yếu dù đồng hồ áp suất báo đủ?

Đây là một trong những lỗi phổ biến nhất trong hệ thống khí nén.

Nhiều trường hợp:

1. Đồng hồ vẫn hiển thị đủ 5–6 bar
2. Nhưng xi lanh:
3. Đẩy yếu
4. Chạy chậm
5. Không đủ lực
6. Không đẩy nổi tải

👉 Nguyên nhân thực tế thường không nằm ở “áp suất”, mà ở:

1. Lưu lượng khí
2. Bore xi lanh
3. Tải thực tế
4. Rò rỉ khí
5. Cách lắp đặt

Chọn sai bore xi lanh

Đây là nguyên nhân phổ biến nhất.

Nhiều hệ thống:

1. Áp đủ
2. Van đủ

nhưng:

1. Bore quá nhỏ

→ Xi lanh không tạo đủ lực đẩy.

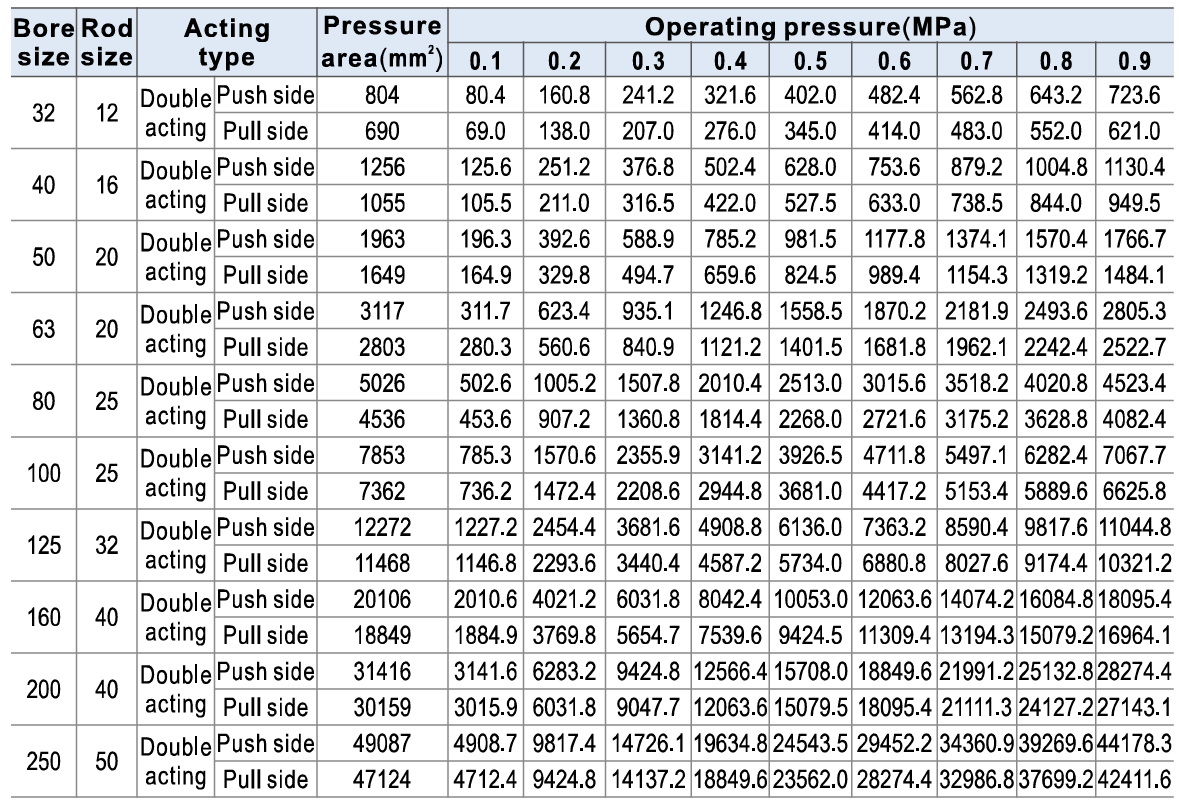

Vì sao bore ảnh hưởng lực đẩy?

Lực xi lanh phụ thuộc vào:

1. Áp suất khí
2. Diện tích piston

👉 Bore càng lớn:

1. Diện tích piston càng lớn
2. Lực đẩy càng mạnh

F=P×AF = P \times AF=P×A

Trong đó:

1. F = lực đẩy
2. P = áp suất
3. A = diện tích piston

👉 Nếu bore nhỏ:

1. Dù áp đủ
2. Lực vẫn yếu

Lưu lượng khí không đủ

Nhiều người chỉ kiểm tra áp suất mà quên:

1. Flow rate (lưu lượng khí)

👉 Đây là lỗi cực kỳ phổ biến.

Ví dụ:

1. Đồng hồ báo đủ 6 bar
2. Nhưng van quá nhỏ
3. Ống hơi quá nhỏ

→ Xi lanh vẫn yếu.

Dấu hiệu thiếu lưu lượng khí

1. Xi lanh chạy chậm
2. Chỉ yếu khi có tải
3. Chạy không ổn định
4. Đầu hành trình mạnh, cuối hành trình yếu

Cách xử lý

✅ Tăng size ống hơi

✅ Dùng van lớn hơn

✅ Kiểm tra FRL

✅ Kiểm tra lưu lượng máy nén khí

Xi lanh bị rò khí

Nếu:

1. Seal mòn
2. Ty piston trầy
3. Fitting lỏng

👉 Khí sẽ bị thất thoát.

Kết quả:

1. Áp suất đo vẫn đủ
2. Nhưng lực thực tế giảm mạnh

Dấu hiệu rò khí

1. Có tiếng xì khí
2. Xi lanh yếu dần
3. Máy nén chạy liên tục

Cách xử lý

✅ Kiểm tra seal

✅ Siết lại fitting

✅ Kiểm tra ống hơi

✅ Thay seal nếu cần

Tải thực tế nặng hơn tính toán

Nhiều hệ thống:

1. Tính tải sai
2. Không tính ma sát
3. Không tính tải động

👉 Khi chạy thực tế:

1. Xi lanh không đủ lực

Các tải thường bị bỏ sót

Ma sát cơ khí

Ray trượt hoặc cơ cấu:

1. Có thể tạo lực cản lớn hơn tưởng tượng.

Tải lệch tâm

Nếu tải bị lệch:

1. Xi lanh phải chịu thêm side-load

→ Lực thực tế giảm mạnh.

Gia tốc khi chạy nhanh

Tốc độ càng cao:

1. Lực cần càng lớn

👉 Đây là lỗi rất phổ biến trong máy tự động.

Stroke quá dài gây giảm ổn định

Nếu stroke quá dài:

1. Ty piston dễ rung
2. Dễ lệch tải

👉 Điều này làm:

1. Giảm lực thực tế
2. Xi lanh hoạt động yếu hơn

Cách xử lý

✅ Giảm stroke nếu có thể

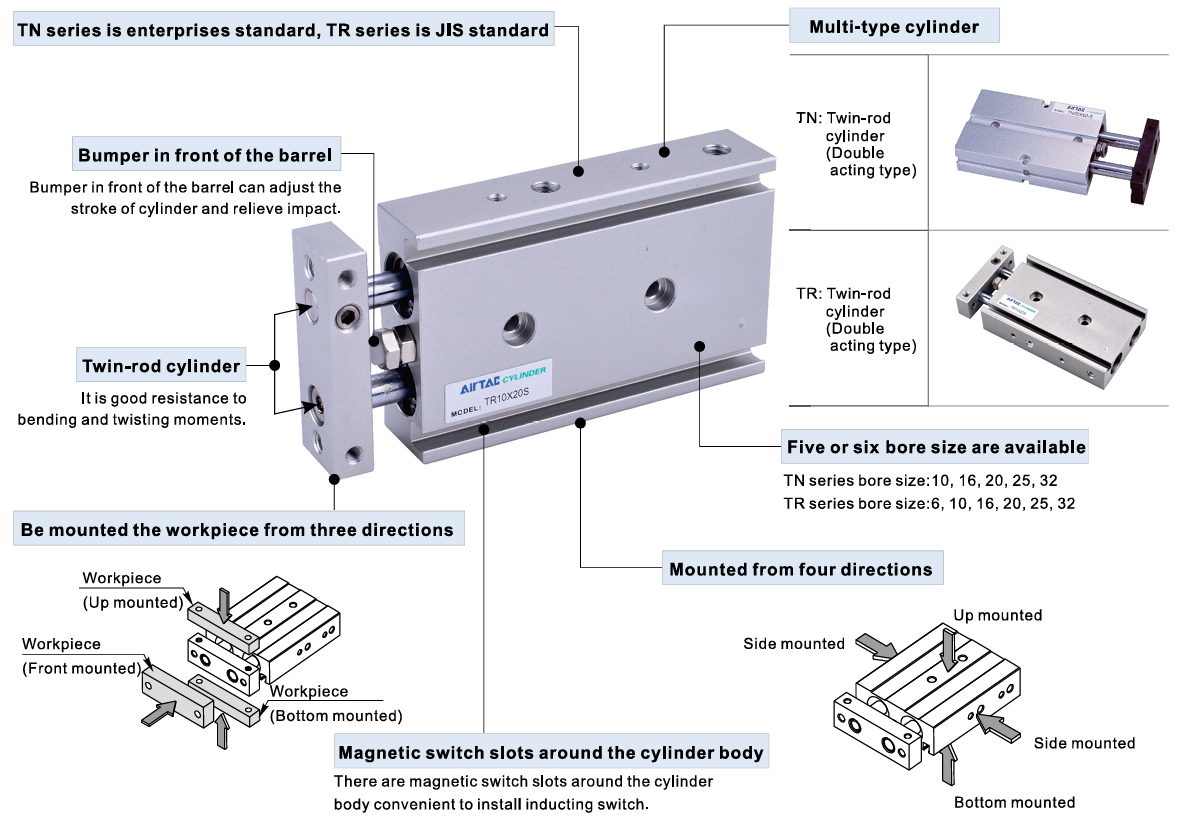

✅ Dùng guided cylinder

✅ Dùng dual rod cylinder

Van điện từ quá nhỏ

Nếu van:

1. Lưu lượng thấp
2. Port nhỏ

👉 Xi lanh sẽ:

1. Thiếu khí khi tải lớn
2. Hoạt động yếu hơn nhiều

Dấu hiệu

1. Chạy không đều
2. Đầu mạnh cuối yếu
3. Tốc độ giảm khi tải tăng

Cách xử lý

✅ Chọn van lưu lượng lớn hơn

✅ Tăng size cổng khí

✅ Kiểm tra đường khí

Khí nén có nước hoặc bụi

Khí bẩn:

1. Làm seal nhanh mòn
2. Gây rò khí
3. Giảm hiệu suất xi lanh

Cách xử lý

✅ Dùng FRL

✅ Xả nước định kỳ

✅ Bảo trì hệ thống khí

Khi nào nên đổi sang xi lanh lớn hơn?

Bạn nên tăng bore nếu:

1. Xi lanh luôn yếu khi tải
2. Đã kiểm tra không rò khí
3. Áp suất và van đều đủ

👉 Đây là dấu hiệu:

1. Bore hiện tại không đủ lực thực tế.

Kết luận

Xi lanh yếu dù đủ áp thường do:

1. Chọn sai bore
2. Thiếu lưu lượng khí
3. Rò khí
4. Van quá nhỏ
5. Stroke quá dài
6. Tải thực tế lớn hơn tính toán

👉 Trong đa số trường hợp:

1. Vấn đề không nằm ở “áp suất”
2. Mà nằm ở thiết kế hệ thống

👉 Nếu muốn hệ thống hoạt động ổn định:

1. Tính đúng lực
2. Chọn đúng bore
3. Chọn đúng van
4. Dùng guided cylinder khi cần
