Cách chọn van điện từ cho xi lanh 1 tác động và 2 tác động

Trong các hệ thống khí nén và tự động hóa, việc lựa chọn van điện từ phù hợp với xi lanh 1 tác động và 2 tác động là bước quan trọng để đảm bảo hệ thống vận hành ổn định, đạt tốc độ hoạt động mong muốn và kéo dài tuổi thọ thiết bị. Việc lựa chọn van đúng không chỉ dựa trên port size và lưu lượng Cv, mà còn phụ thuộc vào dòng van và model AirTAC phù hợp với áp suất và kích thước xi lanh.

Bài viết này sẽ hướng dẫn cách phân biệt xi lanh 1 và 2 tác động, nguyên lý kết nối van, yếu tố kỹ thuật khi chọn van, và cách tham khảo catalog van điện từ AirTAC để lựa chọn model phù hợp.

1. Khái niệm xi lanh 1 tác động và 2 tác động

Xi lanh 1 tác động

1. Chỉ sử dụng lực khí để thực hiện một hướng chuyển động, hướng còn lại nhờ lò xo hoặc trọng lực.
2. Thường dùng cho các ứng dụng cần hành trình đơn giản, chi phí thấp.

Xi lanh 2 tác động

1. Lực khí cung cấp cho cả 2 hướng (đẩy và kéo), giúp kiểm soát chính xác vị trí và tốc độ.
2. Thường dùng trong các hệ thống yêu cầu chuyển động tuần hoàn hoặc tải trọng nặng.

Để hiểu rõ hơn về cấu tạo van, bạn có thể tham khảo bài Cấu tạo van điện từ AirTAC (Thân nhôm, Coil điện).

2. Nguyên lý kết nối van điện từ với xi lanh

1. Xi lanh 1 tác động: sử dụng van 3/2-way; khí đi vào một đầu, đầu còn lại xả ra ngoài.
2. Xi lanh 2 tác động: sử dụng van 5/2-way; khí luân phiên cấp vào 2 đầu xi lanh để piston chuyển động đẩy – kéo.

Lưu ý: Chọn đúng loại van giúp xi lanh phản hồi nhanh, tránh tình trạng rung hoặc không nhảy khi van hoạt động.

3. Yếu tố kỹ thuật khi chọn van

3.1 Port size & Lưu lượng khí (Cv)

1. Xác định lưu lượng khí phù hợp với kích thước xi lanh.
2. Port size càng lớn → Cv càng cao → đáp ứng lưu lượng lớn hơn.
3. Chọn port size và Cv phù hợp giúp van và xi lanh vận hành ổn định.

3.2 Điện áp coil

1. Chọn AC hoặc DC đúng với nguồn của hệ thống để tránh cháy coil hoặc van không nhảy.

3.3 Áp suất hệ thống

1. Van phải chịu được áp suất tối đa của xi lanh.
2. Cv và port size nên tương thích với áp suất vận hành để tránh áp suất rơi quá mức.

3.4 Model van và series

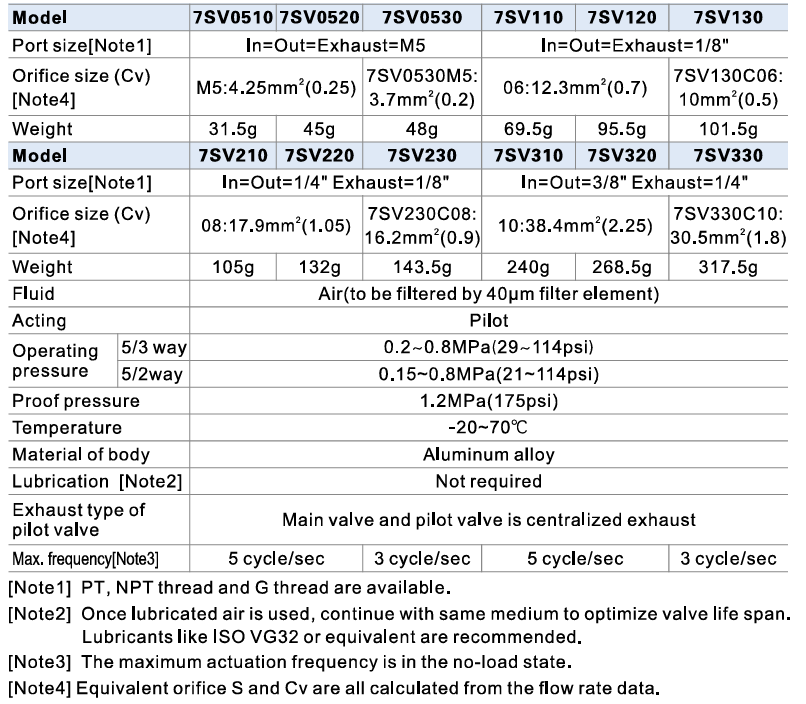

1. AirTAC 4SV: 4V100 → 4V400, port size 1/8 – 1/2 inch, Cv khác nhau cho từng model.
2. AirTAC 7SV: 7SV050 → 7SV330, lưu lượng và áp suất cao, phù hợp cho hệ thống nặng.

4. Lựa chọn van theo catalog AirTAC

Dòng 4SV

1. Chọn model dựa trên lưu lượng khí yêu cầu, áp suất hệ thống, số vị trí van.
2. Ví dụ: xi lanh nhỏ → 4SV110 hoặc 4SV120, xi lanh trung bình → 4SV210, 4SV220.

Dòng 7SV

1. Chọn model cho lưu lượng lớn hoặc hệ thống áp suất cao.
2. Ví dụ: 7SV100, 7SV220, 7SV310.

5. Hướng dẫn lắp đặt và kết nối

1. Kiểm tra port size và Cv trước khi lắp để đảm bảo van phù hợp với xi lanh.
2. Kết nối coil đúng cách: vertical plug wire hoặc parallel plug wire.
3. Khi dùng manifold, Cv các van nối liền phải đồng bộ.
4. Siết vít vừa phải để tránh rò khí và hư hỏng van.

Một van được lựa chọn đúng giúp xi lanh 1/2 tác động hoạt động chuẩn, van không rung và hệ thống khí nén hiệu quả.
