Xi lanh không đẩy nổi – nguyên nhân và cách xử lý

Vì sao xi lanh khí nén không đẩy nổi tải?

Đây là lỗi rất phổ biến trong hệ thống khí nén tự động hóa.

Nhiều trường hợp:

1. Xi lanh vẫn chạy
2. Có khí cấp vào
3. Đồng hồ vẫn đủ áp

nhưng:

1. Không đẩy nổi sản phẩm
2. Đẩy rất yếu
3. Chạy chậm khi có tải

👉 Nguyên nhân thường không chỉ nằm ở áp suất khí, mà còn liên quan đến:

1. Bore xi lanh
2. Lưu lượng khí
3. Van điện từ
4. Tải thực tế
5. Cách lắp đặt

Chọn sai bore xi lanh

Đây là nguyên nhân phổ biến nhất.

Nhiều người:

1. Chọn xi lanh theo cảm tính
2. Không tính lực thực tế

👉 Kết quả:

1. Bore quá nhỏ
2. Xi lanh không đủ lực đẩy

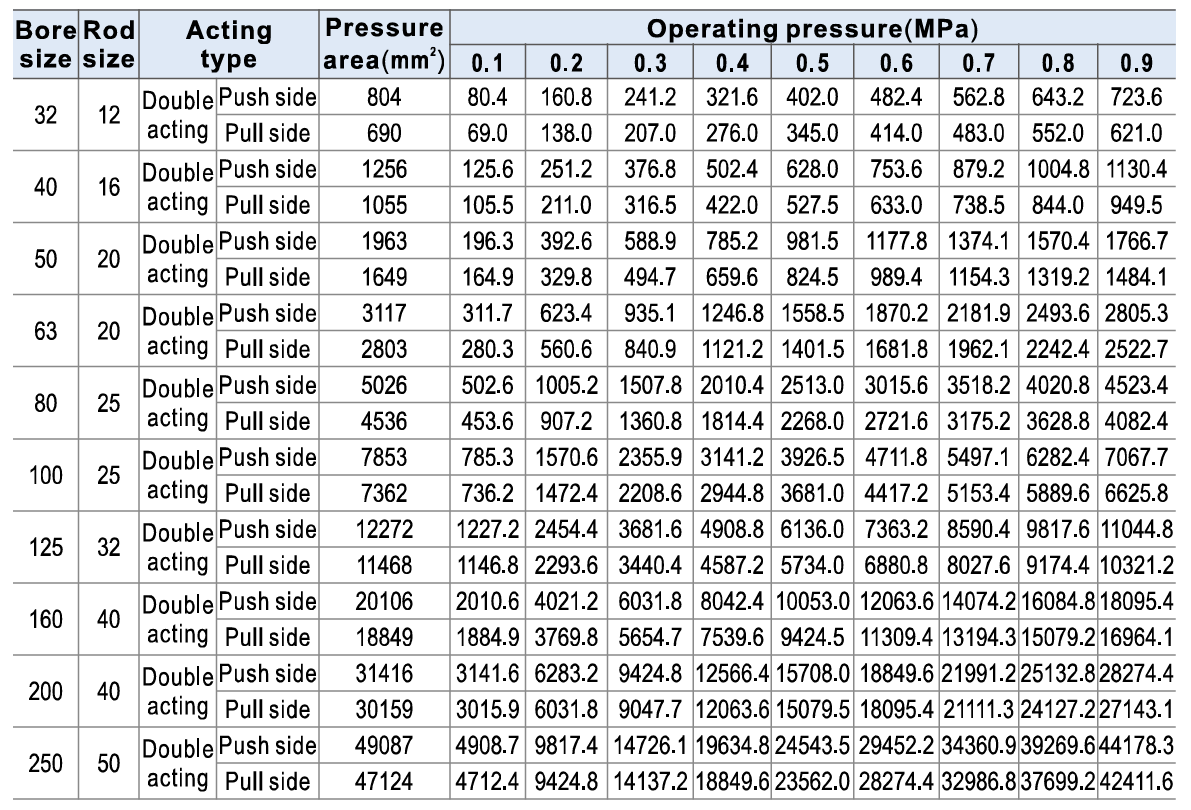

Bore càng lớn lực càng mạnh

Lực xi lanh phụ thuộc vào:

1. Áp suất khí
2. Diện tích piston

👉 Bore càng lớn:

1. Diện tích piston càng lớn
2. Lực đẩy càng mạnh

F=P×AF = P \times AF=P×A

Trong đó:

1. F = lực đẩy
2. P = áp suất
3. A = diện tích piston

👉 Nếu bore quá nhỏ:

1. Dù áp đủ
2. Xi lanh vẫn không đẩy nổi tải

Áp suất đủ nhưng lưu lượng khí không đủ

Đây là lỗi rất nhiều người bỏ qua.

Nhiều hệ thống:

1. Đồng hồ báo đủ áp
2. Nhưng lưu lượng khí quá thấp

👉 Khi có tải:

1. Xi lanh lập tức yếu đi

Nguyên nhân thiếu lưu lượng khí

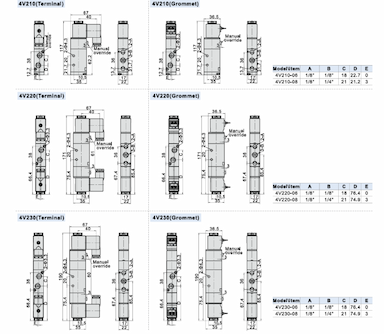

Van điện từ quá nhỏ

Nếu valve:

1. Port nhỏ
2. Flow rate thấp

→ Xi lanh sẽ thiếu khí khi tải lớn.

Ống hơi quá nhỏ

Ống nhỏ:

1. Làm tụt lưu lượng
2. Giảm tốc độ cấp khí

Máy nén khí không đủ

Nếu compressor:

1. Công suất nhỏ
2. Nhiều thiết bị dùng chung

→ Áp sẽ tụt khi tải tăng.

Tải thực tế nặng hơn tính toán

Nhiều hệ thống:

1. Chỉ tính trọng lượng sản phẩm
2. Không tính:
3. Ma sát
4. Gia tốc
5. Tải lệch tâm

👉 Kết quả:

1. Xi lanh thực tế không đủ lực

Những tải thường bị bỏ sót

Ma sát cơ khí

Ray trượt hoặc cơ cấu:

1. Có thể tạo lực cản rất lớn.

Tải lệch tâm

Nếu tải lệch:

1. Xi lanh chịu thêm side-load

→ Giảm lực thực tế.

Chạy tốc độ cao

Tốc độ càng cao:

1. Lực cần càng lớn

👉 Đây là lỗi rất phổ biến trong máy tự động.

Xi lanh bị rò khí

Nếu:

1. Seal bị mòn
2. Ty piston trầy
3. Fitting bị hở

👉 Khí sẽ thất thoát ra ngoài.

Kết quả:

1. Xi lanh yếu dần
2. Không đủ lực khi tải tăng

Dấu hiệu rò khí

1. Có tiếng xì khí
2. Máy nén chạy liên tục
3. Xi lanh chạy không ổn định

Cách xử lý

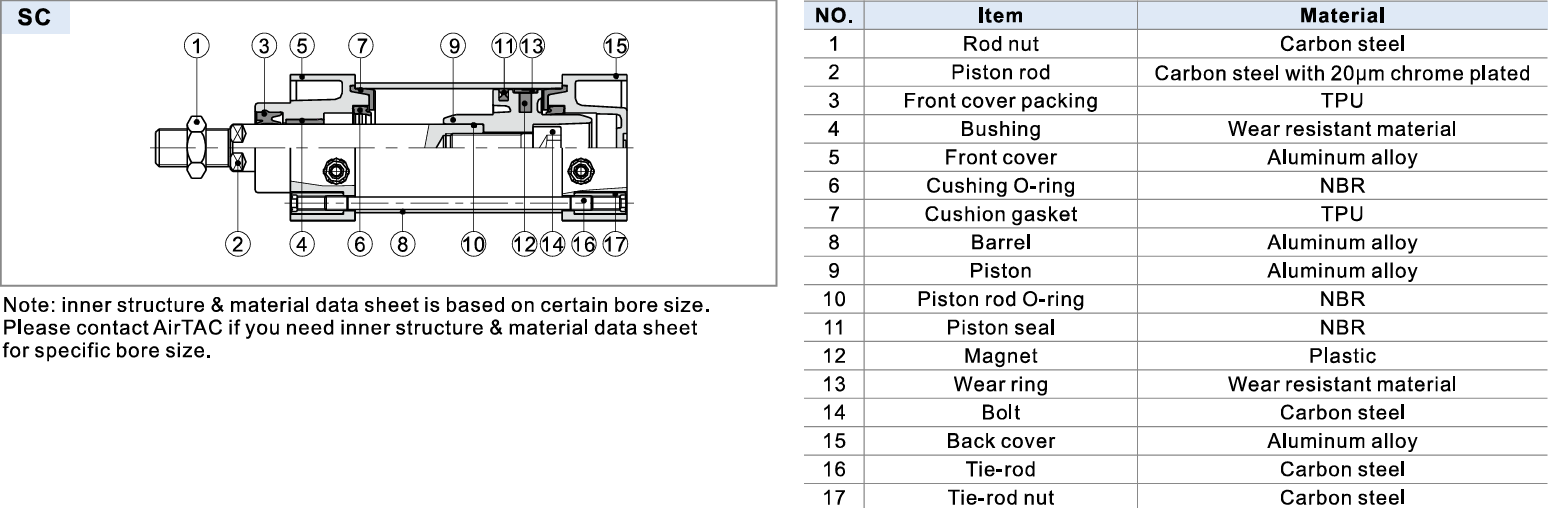

✅ Kiểm tra seal

✅ Siết lại fitting

✅ Kiểm tra ống khí

✅ Thay seal nếu cần

Stroke quá dài làm xi lanh yếu hơn

Nếu stroke:

1. Quá dài
2. Không có guide rod

👉 Ty piston dễ:

1. Rung
2. Cong
3. Lệch tải

→ Xi lanh hoạt động yếu hơn nhiều.

Cách xử lý

✅ Giảm stroke nếu có thể

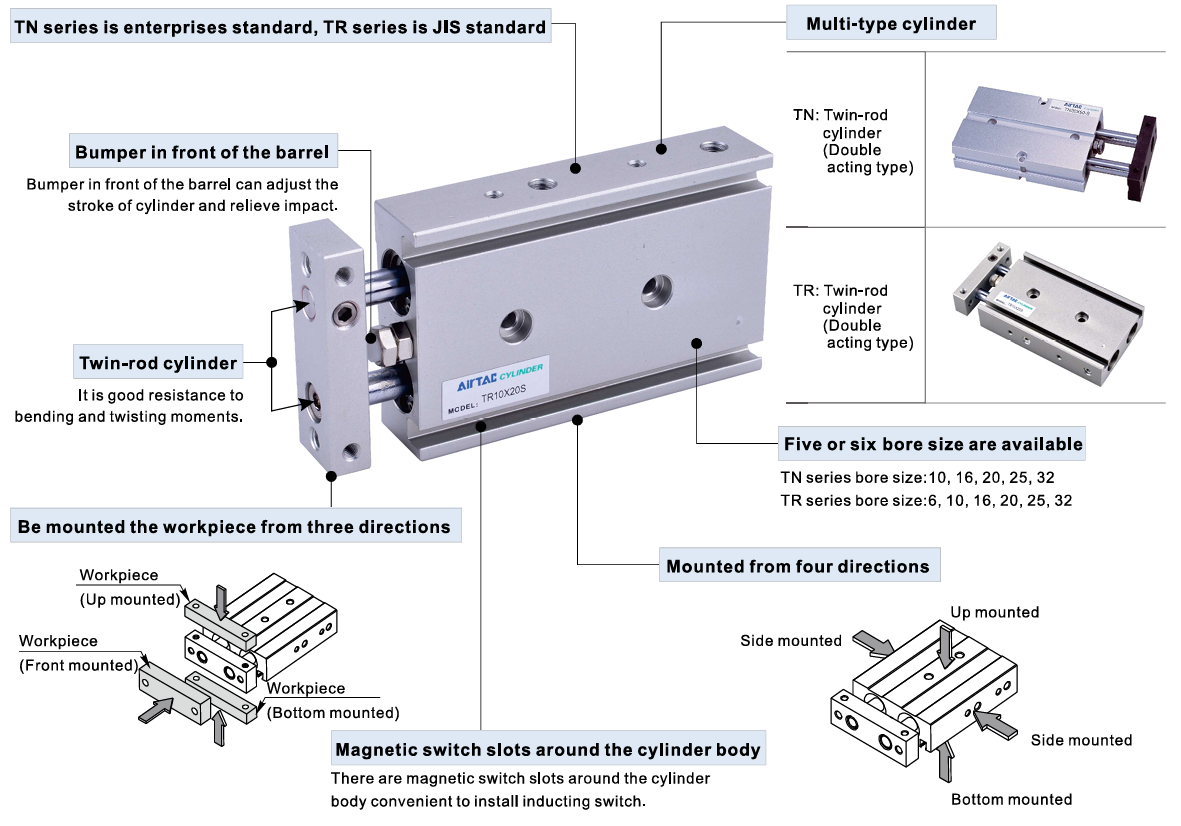

✅ Dùng guided cylinder

✅ Dùng dual rod cylinder

Lắp xi lanh sai alignment

Nếu xi lanh:

1. Không thẳng trục tải
2. Gá lệch

👉 Ty piston sẽ:

1. Chịu lực ngang
2. Ma sát tăng mạnh

→ Xi lanh không đẩy nổi tải.

Cách xử lý

✅ Lắp thẳng trục

✅ Dùng khớp nối phù hợp

✅ Giảm tải ngang

Khí nén có nước hoặc bụi

Khí bẩn:

1. Làm seal nhanh mòn
2. Tăng ma sát
3. Giảm hiệu suất xi lanh

Cách xử lý

✅ Dùng FRL

✅ Xả nước định kỳ

✅ Bảo trì hệ thống khí

Khi nào nên đổi sang xi lanh lớn hơn?

Bạn nên tăng bore nếu:

1. Xi lanh luôn yếu khi tải
2. Đã kiểm tra:
3. Van
4. Rò khí
5. Áp suất
6. Alignment

👉 Đây là dấu hiệu:

1. Bore hiện tại không đủ lực thực tế.

Kết luận

Xi lanh không đẩy nổi tải thường do:

1. Chọn sai bore
2. Thiếu lưu lượng khí
3. Van quá nhỏ
4. Rò khí
5. Tải thực tế quá lớn
6. Lắp sai alignment

👉 Trong đa số trường hợp:

1. Vấn đề không nằm ở áp suất
2. Mà nằm ở thiết kế hệ thống

👉 Nếu muốn hệ thống hoạt động ổn định:

1. Tính đúng lực
2. Chọn đúng bore
3. Chọn đúng van
4. Dùng guided cylinder khi cần
