/ Súng Rút Tán Khí Nén Onpin OP-PS6-G1 - Rút Tán M3-M6 & 3/16"-1/4", Bánh Răng Nhông, Áp 90psi/6.2bar, Nặng 1.2kg
Súng Rút Tán Khí Nén Onpin OP-PS6-G1 - Rút Tán M3-M6 & 3/16"-1/4", Bánh Răng Nhông, Áp 90psi/6.2bar, Nặng 1.2kg
Súng rút tán khí nén Onpin OP-PS6-G1 được thiết kế chuyên dụng cho công tác rút hạt tán kim loại với cơ cấu truyền động bánh răng (Gear structure) chính xác, đảm bảo độ bền và hiệu suất vận hành ổn định. Thiết bị hoạt động ở tốc độ không tải 700 rpm, đáp ứng tốt các kích thước hạt tán ren mm (3, 4, 5, 6 mm) và ren inch (3/16", 1/4"), đồng thời hỗ trợ hạt tán lục giác (3, 4, 5, 3/16"). Máy phù hợp xử lý vật liệu sắt, nhôm và đồng (không dùng cho inox), trang bị công tắc đảo chiều kiểu bập bấp (Rocker-type) cùng cổng thoát khí đáy giúp giảm tiếng ồn và hạn chế nhiễu luồng khí. Với chiều dài 200 mm (7.87 inch), trọng lượng gọn nhẹ 1.2 kg (2.65 lb) và mức tiêu thụ khí 198 l/min (7 cfm) ở áp suất 90 psi (6.2 bar), sản phẩm tối ưu cho ứng dụng sửa chữa ô tô, gia công kim loại tấm, sản xuất nội thất và bảo trì công nghiệp.
- OP-PS6-G1
- Ref 01-102-03 ROTOR BLADE
- Ref 02-200-07 O-RING (P8x1.5)
- Ref 02-202-03 O-RING (AS-568-025)
- Ref 03-300-02 PLASTIC BALL(9)
- Ref 03-700-04 STEEL BALL(4mm)
- Ref 04-700-03 PIN(2x6)
- Ref 04-701-04 PIN(2x14)
- Ref 04-701-05 PIN(4x15)
- Ref 04-702-04 PIN(4x24)
- Ref 09-702-04 STOPPING WHEEL
- Ref 13-702-01 SCREW
- Ref 13-703-01 SCREW
- Ref 13-703-02 SCREW
- Ref 13-704-01 SCREW
- Ref 13-704-02 SCREW
- Ref 13-704-05 SCREW
- Ref 13-704-08 SCREW
- Ref 13-704-09 SCREW
- Ref 15-701-07 BALL BEARING (626-2Z)
- Ref 15-701-08 BALL BEARING
- Ref 15-701-09 BALL BEARING
- Ref 15-702-04 BALL BEARING (R6)
- Ref 15-703-01 BALL BEARING (6201-2Z)
- Ref 16-701-02 GEAR
- Ref 16-701-08 GEAR
- Ref 17-704-01 SWITCH LEVER
- Ref 20-702-01 ROD
- Ref 25-702-12 AIR INLET (PT)
- Ref 26-501-02 MUFFLER
- Ref 31-703-01 HOOK
- Ref 35-706-02 ROTOR
- Ref 36-503-15 FRONT PLATE
- Ref 37-503-02 REAR PLATE
- Ref 38-503-01 CYLINDER
- Ref 48-703-01 GEAR RING
- Ref 49-502-02 GEAR SEAT
- Ref 51-402-00 BUSHING
- Ref 52-701-08 CONNECTOR
- Ref 52-701-09 CONNECTOR
- Ref 52-701-10 CONNECTOR
- Ref 52-701-11 CONNECTOR
- Ref 52-701-20 CONNECTOR
- Ref 66-706-02 NOSE
- Ref 66-706-03 NOSE
- Ref 66-706-04 NOSE
- Ref 66-706-05 NOSE
- Ref 71-705-01 SCREW
- Ref 71-705-02 SCREW
- Ref 71-705-03 SCREW
- Ref 71-705-04 SCREW
- Ref 71-705-17 SCREW
- Ref 71-705-18 SCREW
- Ref 75-706-04 FRONT CAP
- Ref 79-608-09 HANDLE
- Ref PHS-102.5-02 PULL SET 5/32"
- Ref PHS-103-02 PULL SET 3/16"
- Ref PHS-104-02 PULL SET 1/4"
- Ref PHS-105-02 PULL SET M5
- Ref PHS-106-02 PULL SET M6
- Ref PHS-M03-02 PULL SET M3
- Ref PHS-M04-02 PULL SET M4
- súng rút tán khí nén onpin
- máy rút ốc tán dùng hơi op ps6 g1
- súng bắn tán rút m3 m6
- phụ tùng máy rút tán onpin
- súng rút đai ốc khí nén bánh răng
Links Download File thiết kế:
File PDFMô tả sản phẩm
Thông số kỹ thuật Súng Rút Tán Khí Nén Onpin OP-PS6-G1
Súng rút tán khí nén Onpin OP-PS6-G1 là thiết bị rút đai ốc tán công nghiệp chuyên dụng vận hành bằng nguồn khí nén ở áp suất tiêu chuẩn 90 psi (6.2 bar / 6.3 kg/cm²). Thiết bị ứng dụng cơ cấu truyền động bánh răng (Gear) để biến đổi áp lực khí nén thành chuyển động quay siết chặt các loại hạt tán kim loại trên vật liệu sắt, nhôm và đồng.
Đặc điểm nổi bật của Onpin OP-PS6-G1
- Cơ cấu truyền động bánh răng (Precision gear mechanism): Đảm bảo hiệu suất vận hành bền bỉ, lực rút đồng đều và nâng cao tuổi thọ thiết bị.
- Công tắc điều khiển bập bấp (Rocker-type forward/reverse switch): Cho phép thao tác chuyển đổi hướng quay rút và nhả đai ốc cực kỳ nhanh chóng.
- Hệ thống thoát khí bên dưới (Bottom exhaust): Giúp giảm thiểu tiếng ồn làm việc và hạn chế tối đa nhiễu luồng khí trực tiếp.
- Tương thích vật liệu đa dạng: Phù hợp thi công trên các vật liệu sắt, nhôm và đồng (lưu ý: không sử dụng cho vật liệu inox).
- Hỗ trợ đa dạng chuẩn ren: Rút hiệu quả các cỡ đai ốc tán ren mm (3, 4, 5, 6 mm), ren inch (3/16", 1/4") và hạt tán lục giác (3, 4, 5, 3/16").

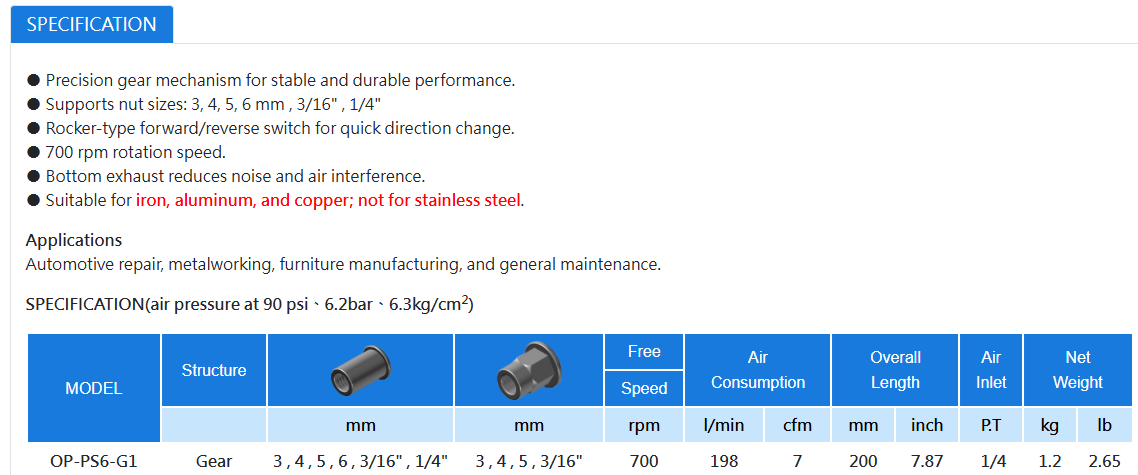

Thông số kỹ thuật chi tiết Onpin OP-PS6-G1
- Thương hiệu: Onpin
- Mã sản phẩm: OP-PS6-G1
- Cơ cấu truyền động (Structure): Gear (Bánh răng)
- Kích thước hạt tán hỗ trợ (mm): 3, 4, 5, 6 mm
- Kích thước hạt tán hỗ trợ (inch): 3/16", 1/4"
- Kích thước hạt tán lục giác hỗ trợ: 3, 4, 5, 3/16"
- Tốc độ không tải (Free Speed): 700 rpm
- Mức tiêu thụ khí (Air Consumption): 198 l/min (7 cfm)
- Chiều dài tổng thể (Overall Length): 200 mm (7.87 inch)
- Cổng khí vào (Air Inlet): 1/4 P.T
- Trọng lượng thân máy (Net Weight): 1.2 kg (2.65 lb)
- Áp suất khí nén làm việc: 90 psi (6.2 bar / 6.3 kg/cm²)
Ứng dụng của Onpin OP-PS6-G1 trong công nghiệp
- Sửa chữa & Bảo dưỡng ô tô (Automotive repair): Gá lắp đai ốc tán trên chi tiết khung gầm, vỏ xe và phụ tùng ô tô.
- Gia công kim loại tấm (Metalworking): Bắn tán rút định vị chắc chắn trên các tấm vỏ máy, tủ điện bằng sắt, nhôm, đồng.
- Sản xuất nội thất (Furniture manufacturing): Lắp ráp các cấu trúc khung kim loại, bàn ghế, tủ kệ.
- Bảo trì công nghiệp chung (General maintenance): Thi công, sửa chữa và bảo dưỡng hệ thống dây chuyền sản xuất cơ khí.
