/ Máy Rút Tán Khí Nén Góc 90 Độ Onpin OP-PSLH16 - Rút Tán M3-M6, 1600rpm, Áp 90psi/6.2bar, Nặng 1.19kg

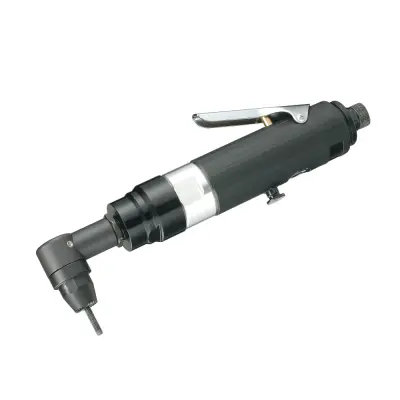

Máy Rút Tán Khí Nén Góc 90 Độ Onpin OP-PSLH16 - Rút Tán M3-M6, 1600rpm, Áp 90psi/6.2bar, Nặng 1.19kg
Máy rút tán khí nén góc 90 độ Onpin OP-PSLH16 trang bị cơ cấu bánh răng chính xác, đạt tốc độ không tải 1600 rpm ở áp suất làm việc 90 psi (6.2 bar). Thiết bị hỗ trợ rút các cỡ hạt tán sắt và nhôm từ 3, 4, 5 đến 6 mm (và tán lục giác 3, 4, 5 mm), tích hợp công tắc đảo chiều nút nhấn và cổng thoát khí phía sau. Với chiều dài 270 mm (10.6 inch), mức tiêu thụ khí 254 l/min (9 cfm) và trọng lượng 1.19 kg, sản phẩm tối ưu cho việc thi công tán rút trong không gian hẹp. Thiết bị phù hợp cho ngành sửa chữa ô tô, gia công kim loại, sản xuất nội thất và bảo trì công nghiệp.
- OP-PSLH16
- Ref 1 RL46501 NOSE HOUSING
- Ref 2 RL84537 GREASE FITTING
- Ref 3 RL48203 BALL BEARING
- Ref 4 RL46504 PLANET CARRER
- Ref 5 RL48205 WASHER
- Ref 6 RL48206 PLANET GEAR
- Ref 7 RL-48207 NEEDLE BEARING
- Ref 8 RL48208 PIN
- Ref 9 RL48211 BALLBEARING
- Ref 10 RL43410 INTERNAL GEAR
- Ref 10 RL80524 BALLBEARING
- Ref 12 RE48215 FRONT END PLATE
- Ref 13 RE48216 O-RING
- Ref 14 RL48517 ROTOR
- Ref 15 RL48518 ROTOR BALDE
- Ref 16 RL48519 CYLINDER
- Ref 17 RL48520 ROLL PIN
- Ref 18 RL48221 REAR END PLATE
- Ref 19 RL48618 BALL BEARING
- Ref 20 RL48223 RETAINING RING
- Ref 21 RL482124P HOUSING
- Ref 22 RL48225 REVERSE BUTTON
- Ref 23 RL48226 REVERSE VALVE BUSHING
- Ref 24 RL80411 VALVE PLUG
- Ref 25 RL80410 O-RING
- Ref 26 RL80509 O-RING
- Ref 27 RL80408 AIR REGULATOR
- Ref 28 RL80407 SPRING
- Ref 29 RL48232 THROTTLE PIN
- Ref 30 RL80505 O-RING
- Ref 31 RL80402 THROTTLE VALVE BUSHING
- Ref 32 RL80515 O-RING
- Ref 33 RL48236 THROTTLE LEVER
- Ref 34 RL48237 SET SCREW
- Ref 35 RL48238 SCREW
- Ref 36 RL48242 O-RING
- Ref 37 RL48239 SILENCER
- Ref 38 RL80503 G-RING
- Ref 39 RL48240 AIR INLET
- Ref 40 RE48247 SPIRNG
- Ref 41 RL48241NC COMFORT GRIP
- Ref 42 RL46542 DRIVER SHAFT
- Ref 43 RL46543 LOCK NUT
- Ref 44 RL84533 BALLBEARING
- Ref 45 RL84534 BEVEL GEAR SHAFT
- Ref 46 RL00516 SET SCREW
- Ref 47 RL84536 ANGLE HOUSING
- Ref 48 RL84537 REASE FITTING
- Ref 49 RL84538 NEEDLE BEARING
- Ref 50 RL42346 SPINDLE NUT
- Ref 51 RL84531 BALL BEARING
- Ref 52 RL84540 BEVEL GEAR
- Ref 53 RL46553 SPINDLE
- Ref 54 RL465543 CONNECTOR FOR M3
- Ref 55 RL465553 SCREW M3
- Ref 56 RL46344A SPACER
- Ref 57 RL46246 BEARING
- Ref 58 RL46245 SPACER
- Ref 59 RL465593 NOSE FOR M3
- Ref 54 RL465542 CONNECTOR FOR M4
- Ref 55 RL465552 SCREW M4
- Ref 59 RL465592 NOSE FOR M4
- Ref 54 RL46554 CONNECTOR FOR M5
- Ref 55 RL46555 SCREW M5
- Ref 59 RL46559 NOSE FOR M5
- Ref 54 RL465541 CONNECTOR FOR M6
- Ref 55 RL465551 SCREW M6
- Ref 56 RL463444 SPACER
- Ref 59 RL465591 NOSE FOR M6
- Ref 60 RL46560 WASHER
- máy rút tán khí nén góc 90 độ
- súng rút tán vuông góc dùng hơi
- máy rút ốc tán khí nén m3-m6
- phụ tùng máy rút tán op pslh16
- súng rút tán góc khuất onpin
Links Download File thiết kế:
File PDFMô tả sản phẩm
Thông số kỹ thuật Máy Rút Tán Khí Nén Góc 90 Độ Onpin OP-PSLH16
Máy rút tán khí nén góc 90 độ Onpin OP-PSLH16 là thiết bị rút đai ốc tán công nghiệp chuyên dụng vận hành bằng nguồn khí nén ở áp suất tiêu chuẩn 90 psi (6.2 bar). Thiết bị sử dụng cơ cấu truyền động bánh răng chính xác (precision gear mechanism) biến đổi lực khí nén thành chuyển động quay để siết cố định các loại hạt tán sắt và nhôm trong các vị trí hẹp.
Đặc điểm nổi bật của Onpin OP-PSLH16
- Thiết kế góc vuông 90 độ (Right-angle design): Tối ưu hóa khả năng tiếp cận và thao tác thi công tại các vị trí góc hẹp hoặc không gian bị hạn chế.
- Cơ cấu bánh răng chính xác (Precision gear mechanism): Đảm bảo hiệu suất vận hành ổn định, truyền lực đồng đều và nâng cao độ bền cho thiết bị.
- Điều khiển linh hoạt: Tích hợp công tắc đảo chiều dạng nút nhấn (Push-button forward/reverse switch) giúp thao tác rút và nhả tán nhanh chóng.
- Tương thích đa dạng cỡ hạt tán: Hỗ trợ các cỡ hạt tán sắt và nhôm 3, 4, 5, 6 mm (đối với hạt tán tiêu chuẩn) và 3, 4, 5 mm (đối với hạt tán lục giác).
- Hệ thống thoát khí phía sau (Rear exhaust): Giảm thiểu nhiễu luồng khí trực tiếp vào bề mặt gia công và người vận hành.

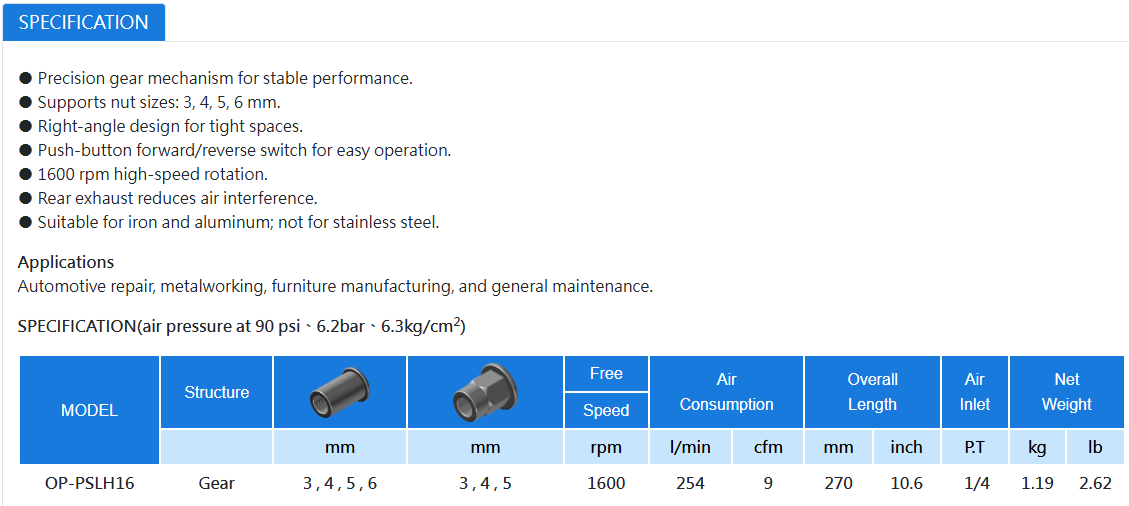

Thông số kỹ thuật chi tiết Onpin OP-PSLH16
- Thương hiệu: Onpin
- Mã sản phẩm: OP-PSLH16
- Cơ cấu truyền động (Structure): Gear (Bánh răng)
- Kích thước hạt tán tiêu chuẩn: 3, 4, 5, 6 mm (vật liệu sắt và nhôm; không dùng cho inox)
- Kích thước hạt tán lục giác: 3, 4, 5 mm
- Tốc độ không tải (Free Speed): 1600 rpm
- Mức tiêu thụ khí (Air Consumption): 254 l/min (9 cfm)
- Áp suất khí nén làm việc: 90 psi (6.2 bar / 6.3 kg/cm²)
- Chiều dài tổng thể (Overall Length): 270 mm (10.6 inch)
- Kích thước đầu khí vào (Air Inlet): 1/4 P.T
- Trọng lượng thân máy (Net Weight): 1.19 kg (2.62 lb)
Ứng dụng của Onpin OP-PSLH16 trong công nghiệp
- Sửa chữa & Sản xuất ô tô (Automotive repair): Thi công gá lắp hạt tán trên khung gầm, vỏ xe và các vị trí khoang máy hẹp.
- Gia công kim loại (Metalworking): Bắn đai ốc tán trên kim loại tấm, tấm vỏ thiết bị bằng sắt và nhôm.
- Sản xuất nội thất (Furniture manufacturing): Lắp ráp các cấu trúc khung định hình, bàn ghế kim loại.
- Bảo trì công nghiệp (General maintenance): Thi công, bảo dưỡng hệ thống cơ khí và dây chuyền nhà xưởng.
