/ Súng Rút Tán Khí Nén Onpin OP-PS10-G51 - Bánh Răng Nhông, 4 Cấp Tốc Độ, Áp 90psi/6.2bar, Nặng 1.8kg

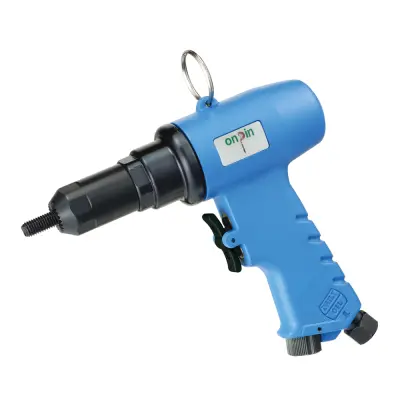

Súng Rút Tán Khí Nén Onpin OP-PS10-G51 - Bánh Răng Nhông, 4 Cấp Tốc Độ, Áp 90psi/6.2bar, Nặng 1.8kg
Súng rút tán khí nén Onpin OP-PS10-G51 sử dụng cơ cấu truyền động bánh răng (Gear structure) chính xác, cho khả năng vận hành bền bỉ ở tốc độ không tải 450 rpm dưới áp suất làm việc 90 psi (6.2 bar). Thiết bị tích hợp núm điều chỉnh 4 cấp tốc độ, công tắc đảo chiều dạng bập bấp và cổng thoát khí bên hông giúp giảm tiếng ồn. Sản phẩm hỗ trợ rút hạt tán ren mm (5, 6, 8, 10 mm) và ren inch (1/4", 5/16", 3/8"), thích hợp cho các vật liệu sắt, nhôm và đồng (không dùng cho inox). Với chiều dài 210 mm, trọng lượng 1.8 kg và mức tiêu thụ khí 226 l/min (8 cfm), Onpin OP-PS10-G51 là giải pháp tối ưu cho ứng dụng sửa chữa ô tô, gia công kim loại tấm, sản xuất nội thất và bảo trì công nghiệp.
- OP-PS10-G51
- Ref 01-104-01 ROTOR BLADE
- Ref 02-201-05 O-RING (P11.2)
- Ref 02-203-03 O-RING (AS-568-029)
- Ref 03-300-02 PLASTIC BALL(9)
- Ref 03-700-04 STEEL BALL (4mm)
- Ref 04-700-03 PIN (2x6)
- Ref 04-701-05 PIN (4x15)
- Ref 04-702-04 PIN (3x24)
- Ref 05-702-04 PIN (3x26)
- Ref 06-701-09 SPRING
- Ref 06-701-21 SPRING
- Ref 06-701-22 SPRING
- Ref 11-703-01 WASHER
- Ref 13-401-01 SCREW
- Ref 13-704-01 SCREW
- Ref 13-704-02 SCREW
- Ref 13-704-03 SCREW
- Ref 13-704-06 SCREW
- Ref 13-705-01 SCREW
- Ref 14-701-01 OIL SEAL
- Ref 15-701-00 BALL BEARING
- Ref 15-701-08 BALL BEARING
- Ref 15-702-04 BALL BEARING (R6)
- Ref 15-702-08 BALL BEARING
- Ref 15-703-01 BALL BEARING (6201-2Z)
- Ref 16-701-02 GEAR
- Ref 16-701-08 GEAR
- Ref 17-704-01 SWITCH LEVER
- Ref 20-702-01 ROD
- Ref 25-702-12 AIR INLET (PT)
- Ref 31-703-01 HOOK
- Ref 35-707-07 ROTOR
- Ref 36-503-13 FRONT PLATE
- Ref 37-503-05 REAR PLATE
- Ref 38-504-04 CYLINDER
- Ref 45-704-01 SPEED SWITCH
- Ref 48-703-01 GEAR RING
- Ref 49-502-02 GEAR SEAT
- Ref 51-402-09 BUSHING
- Ref 52-702-28 CONNECTOR
- Ref 52-702-29 CONNECTOR
- Ref 52-702-30 CONNECTOR
- Ref 52-702-32 CONNECTOR
- Ref 52-702-33 CONNECTOR
- Ref 66-705-02 NOSE
- Ref 66-705-03 NOSE
- Ref 66-706-04 NOSE
- Ref 66-706-05 NOSE
- Ref 71-705-08 SCREW
- Ref 71-705-09 SCREW
- Ref 71-705-10 SCREW
- Ref 71-705-12 SCREW
- Ref 71-705-13 SCREW
- Ref 71-705-14 SCREW
- Ref 71-705-16 SCREW
- Ref 75-706-06 FRONT CAP
- Ref 79-609-04 HANDLE
- Ref PHS-104-01 PULL SET 1/4"
- Ref PHS-105-01 PULL SET 5/16"
- Ref PHS-106-01 PULL SET 3/8"
- Ref PHS-M05-03 PULL SET M5
- Ref PHS-M06-03 PULL SET M6
- Ref PHS-M08-03 PULL SET M8
- Ref PHS-M10-03 PULL SET M10
- Ref PRS-105-01 PULL SET
- Ref PRS-M06-03 PULL SET
- súng rút tán khí nén onpin
- máy rút ốc tán op ps10 g51
- súng bắn tán rút m5 m10
- phụ tùng súng rút tán onpin
- máy rút đai ốc khí nén bánh răng
Links Download File thiết kế:
File PDFMô tả sản phẩm
Thông số kỹ thuật Súng Rút Tán Khí Nén Onpin OP-PS10-G51
Súng rút tán khí nén Onpin OP-PS10-G51 là thiết bị siết đai ốc tán công nghiệp chuyên dụng vận hành bằng nguồn khí nén. Thiết bị ứng dụng cơ cấu truyền động bánh răng (Gear) để biến đổi áp lực khí nén thành mô-men quay siết chặt các loại đai ốc tán ren trên vật liệu sắt, nhôm và đồng.
Đặc điểm nổi bật của Onpin OP-PS10-G51
- Cơ cấu truyền động bánh răng (Precision gear mechanism): Đảm bảo vận hành ổn định, lực rút đồng đều và mang lại độ bền cao.
- Công tắc đảo chiều dạng bập bấp (Rocker-type forward/reverse switch): Giúp thao tác chuyển đổi hướng quay rút và nhả đai ốc nhanh chóng.
- Bộ điều khiển tốc độ 4 cấp tích hợp (Built-in 4-speed air control knob): Cho phép điều chỉnh linh hoạt tốc độ quay phù hợp với từng kích thước tán.
- Thoát khí bên hông (Side exhaust): Giảm thiểu tiếng ồn vận hành và hạn chế gây ảnh hưởng luồng khí tới vị trí thao tác.
- Khả năng tương thích vật liệu: Phù hợp gia công trên sắt, nhôm và đồng (lưu ý: không sử dụng cho inox).

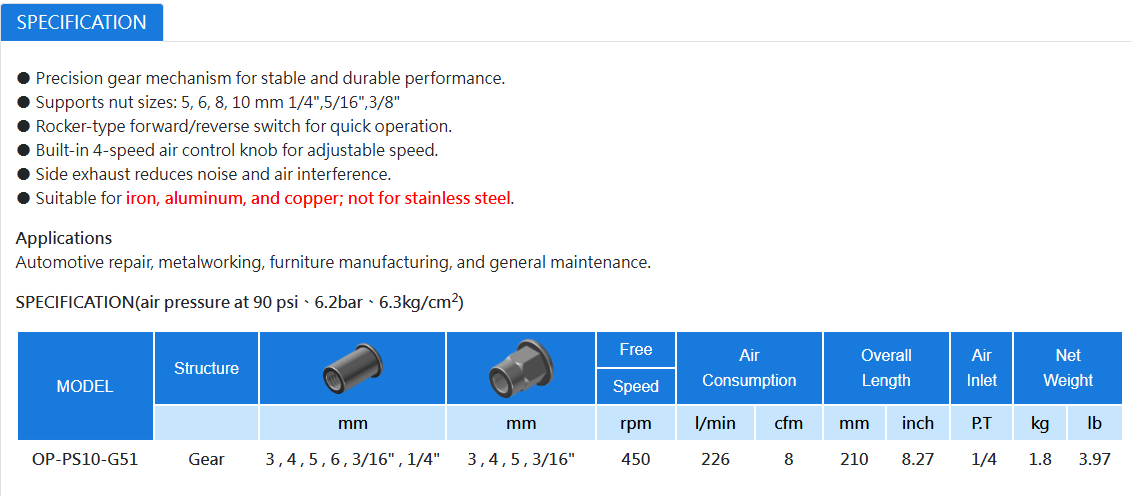

Thông số kỹ thuật chi tiết Onpin OP-PS10-G51
- Thương hiệu: Onpin
- Mã sản phẩm: OP-PS10-G51
- Cơ cấu truyền động (Structure): Gear (Bánh răng)
- Kích thước tán hỗ trợ (Hạt tròn - mm): 3, 4, 5, 6 mm, 3/16", 1/4" (Khả năng làm việc thực tế lên tới 5, 6, 8, 10 mm và 1/4", 5/16", 3/8")
- Kích thước tán hỗ trợ (Hạt lục giác - mm): 3, 4, 5, 3/16"
- Tốc độ không tải (Free Speed): 450 rpm
- Mức tiêu thụ khí (Air Consumption): 226 l/min (8 cfm)
- Chiều dài tổng thể (Overall Length): 210 mm (8.27 inch)
- Cổng khí vào (Air Inlet): 1/4 P.T
- Trọng lượng thân máy (Net Weight): 1.8 kg (3.97 lb)
- Áp suất khí nén tiêu chuẩn: 90 psi (6.2 bar / 6.3 kg/cm²)
Ứng dụng của Onpin OP-PS10-G51 trong công nghiệp
- Sửa chữa & Bảo dưỡng ô tô (Automotive repair): Lắp đặt hạt tán trên vỏ xe, khung gầm và phụ tùng ô tô.
- Gia công kim loại tấm (Metalworking): Bắn đai ốc tán trên tấm kim loại sắt, nhôm, đồng, vỏ tủ điện.
- Sản xuất nội thất (Furniture manufacturing): Lắp ráp các chi tiết khung định hình kim loại, bàn ghế, tủ kệ.
- Bảo trì công nghiệp chung (General maintenance): Sử dụng trong công tác sửa chữa và bảo dưỡng dây chuyền thiết bị.
