/ Súng Rút Tán Khí Nén Onpin OP-PS12-O1 - Cơ Cấu Thủy Lực, Lực Rút 2180kg, Rút Đai Ốc M3-M12 Inox, Nặng 2.5kg

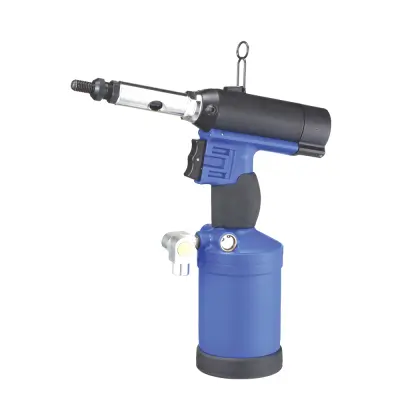

Súng Rút Tán Khí Nén Onpin OP-PS12-O1 - Cơ Cấu Thủy Lực, Lực Rút 2180kg, Rút Đai Ốc M3-M12 Inox, Nặng 2.5kg
Súng rút tán khí nén Onpin OP-PS12-O1 ứng dụng hệ thống thủy lực (Hydraulic structure) mang lại lực rút vượt trội lên đến 2180 kg (4800 lbs) ở tốc độ không tải 1200 rpm, đáp ứng hoàn hảo các công việc tải nặng. Thiết bị có hành trình rút điều chỉnh linh hoạt tới 7 mm và tương thích rộng rãi với các dòng đai ốc tán từ M3 đến M12 chế tạo bằng nhôm, sắt hoặc inox. Với cổng khí vào 1/4 P.T hoạt động ở áp suất tiêu chuẩn 90 psi (6.2 bar), máy chỉ nặng 2.5 kg và tích hợp sẵn móc treo tiện lợi. Đây là giải pháp lắp ráp đai ốc tối ưu cho các ngành gia công kim loại tấm, sản xuất nội thất, bảo trì công nghiệp và sửa chữa ô tô.
- OP-PS12-O1
- OP-PS12-01
- Ref 1A CYLINDER CAP
- Ref 2 RUBBER BOTTOM
- Ref 3A AIR CYLINDER BODY
- Ref 4A RUBBER CUSHION
- Ref 5 NUT
- Ref 7A AIR PISTON
- Ref 8 ORING
- Ref 10 ORING
- Ref 11A ORING
- Ref 12 SPRING
- Ref 13 TUBE
- Ref 14 ROD
- Ref 15 STEM NUT
- Ref 16 OIL SEAL
- Ref 18 ORING
- Ref 19 STEM
- Ref 20 MUFFLER
- Ref 21 PAD
- Ref 22 ORING
- Ref 23 CAGE
- Ref 24 SPRING
- Ref 25 VALVE
- Ref 26 VALVE CAP
- Ref 27 RETAINING RING
- Ref 29 HANDLE
- Ref 29-7 INLET ADAPTER
- Ref 30 TRIGGER UI
- Ref 31 VALVE PISTON
- Ref 32 ORING
- Ref 33 ORING
- Ref 34 TRIGGER INSERT
- Ref 35 TRIGGER INSERT
- Ref 36 TRIGGER HEAD
- Ref 37 TRIGGER
- Ref 38 PIN
- Ref 39 ORING
- Ref 40 ANVIL
- Ref 41 LOCK NUT
- Ref 42 TIE-ROD
- Ref 43 SPRING
- Ref 44 ANVIL CLUTCH
- Ref 44-1 NUT
- Ref 45 SPRING-PIN
- Ref 46 ADAPTER 11
- Ref 47 FRAME HEAD
- Ref 48 STOPPER
- Ref 49 SPRING
- Ref 51 WEAR-RING
- Ref 53 OIL SEAL
- Ref 54 SOCKET SCREW
- Ref 56 HOOK
- Ref 57 OIL CYLINDER
- Ref 57-2 SCALE TAG
- Ref 58 ADJUSTMENT NUT
- Ref 59 TORSION BAR
- Ref 60 OIL SEAL
- Ref 61 ORING
- Ref 62 WEAR-RING
- Ref 63 OIL PISTON
- Ref 64 AIR MOTOR ASSY
- Ref 64-1 RETAINING RING A15
- Ref 64-2 BEARING
- Ref 64-3 MOTOR DRIVER
- Ref 64-4 PLANET
- Ref 64-5 PIN
- Ref 64-6 MOTOR INNERGEAR
- Ref 64-7 BEARING
- Ref 64-8 MOTOR SPACER
- Ref 64-9 MOTOR HOUSING
- Ref 64-10 MOTOR ROTOR
- Ref 64-11 BLADE
- Ref 64-12 MOTOR BOTTOM
- Ref 64-13 PIN
- Ref 64-14 BEARING
- Ref 65 SPRING
- Ref 66 EXTENDER
- Ref 67 CPA BODY
- Ref 67-1 ORING
- Ref 68 NEEDLE
- Ref 69 ORING
- Ref 71 ORING DEPRESSOR
- Ref 72 SPRING
- Ref 73 SOCKET SET SCREW
- Ref 74 WEAR WASHER
- Ref 75 ORING
- Ref 76 HANDLE CAP
- Ref 77 SOCKET SCREW
- Ref 78 SOCKET SCREW
- Ref 79 DIE WRENCH
- Ref 80 SPANNER
- Ref 81 SPANNER
- Ref 82 OIL CAN
- Ref 83 EYE LEVER
- súng rút tán thủy lực onpin
- máy rút đai ốc op ps12 o1
- súng bắn tán rút inox m3 m12
- phụ tùng súng rút tán onpin op ps12
- máy rút đai ốc khí nén lực lớn
Links Download File thiết kế:
File PDFMô tả sản phẩm
Thông số kỹ thuật Súng Rút Tán Khí Nén Onpin OP-PS12-O1
Súng rút tán khí nén Onpin OP-PS12-O1 là thiết bị rút đai ốc tán công nghiệp tải nặng vận hành bằng hệ thống thủy lực khí nén (pneumatic hydraulic system). Thiết bị biến đổi áp lực khí nén thành lực rút thủy lực tối đa 2180 kg (4800 lbs) để siết chặt các loại đai ốc tán ren trên vật liệu nhôm, sắt và inox.
Đặc điểm nổi bật của Onpin OP-PS12-O1
- Cơ cấu thủy lực tải nặng (Hydraulic structure): Mang lại lực rút mạnh mẽ, hoạt động êm ái và kéo dài tuổi thọ thiết bị.
- Lực rút cực đại 2180 kg (4800 lbs): Đáp ứng hoàn hảo cho các ứng dụng thi công đai ốc tán tải nặng.
- Khả năng tương thích vật liệu rộng: Thi công hiệu quả trên đai ốc nhôm, sắt và cả inox (stainless-steel).
- Hành trình rút điều chỉnh đến 7 mm: Cho phép tùy chỉnh hành trình rút linh hoạt phù hợp với nhiều độ dày tấm kim loại.
- Tích hợp vòng treo (Hanging ring): Dễ dàng kết hợp với pa-lông cân bằng (spring balancer) giúp giảm mỏi tay cho người thao tác và tránh rơi vỡ.

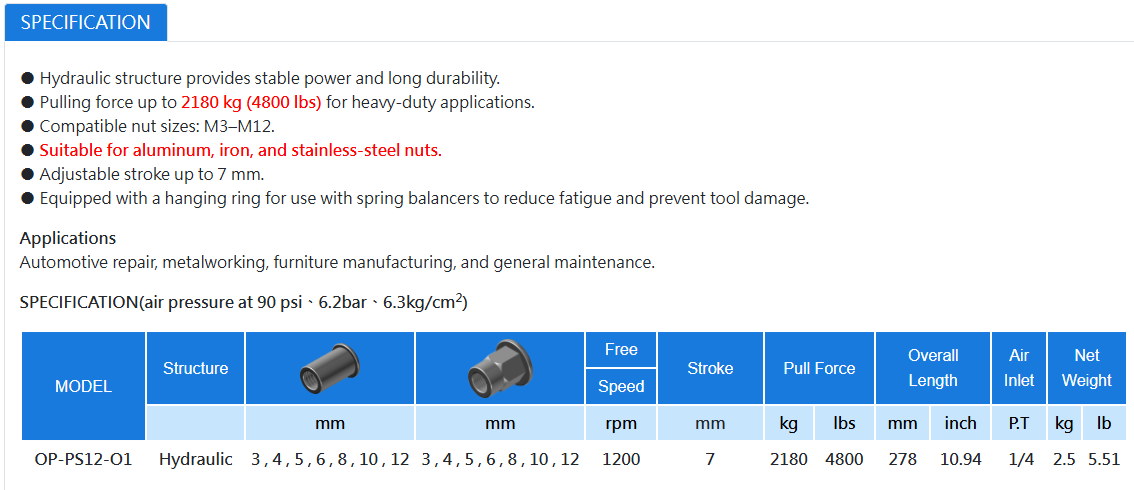

Thông số kỹ thuật chi tiết Onpin OP-PS12-O1
- Thương hiệu: Onpin
- Mã sản phẩm: OP-PS12-O1
- Cơ cấu hoạt động (Structure): Thủy lực (Hydraulic)
- Kích thước tán hỗ trợ (Hạt tròn - mm): 3, 4, 5, 6, 8, 10, 12 mm
- Kích thước tán hỗ trợ (Hạt lục giác - mm): 3, 4, 5, 6, 8, 10, 12 mm
- Tốc độ không tải (Free Speed): 1200 rpm
- Hành trình rút (Stroke): 7 mm
- Lực rút (Pull Force): 2180 kg (4800 lbs)
- Chiều dài tổng thể (Overall Length): 278 mm (10.94 inch)
- Cổng khí vào (Air Inlet): 1/4 P.T
- Trọng lượng thân máy (Net Weight): 2.5 kg (5.51 lb)
- Áp suất khí nén tiêu chuẩn: 90 psi (6.2 bar / 6.3 kg/cm²)
Ứng dụng của Onpin OP-PS12-O1 trong công nghiệp
- Sửa chữa & Bảo dưỡng ô tô (Automotive repair): Lắp đặt đai ốc tán tải nặng trên khung gầm, vỏ xe và các linh kiện cơ khí.
- Gia công kim loại tấm (Metalworking): Bắn đai ốc tán trên các tấm sắt, nhôm, inox và vỏ tủ điện công nghiệp.
- Sản xuất nội thất (Furniture manufacturing): Tăng cường liên kết ren chắc chắn cho khung kim loại, bàn ghế, tủ kệ.
- Bảo trì công nghiệp chung (General maintenance): Phục vụ công tác lắp ráp và sửa chữa máy móc thiết bị trong nhà máy.
