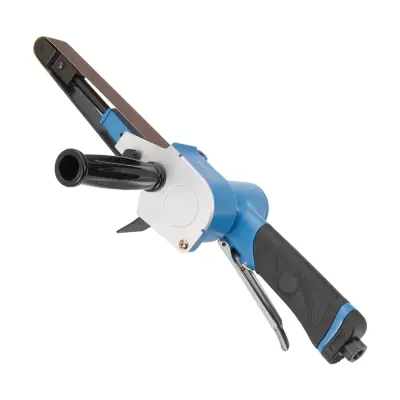

/ Máy Mài Đai Khí Nén Onpin OP-9630 - Đai 30x540mm, 15000RPM, Áp 90psi/6.2bar, Nặng 1.4kg
Máy Mài Đai Khí Nén Onpin OP-9630 - Đai 30x540mm, 15000RPM, Áp 90psi/6.2bar, Nặng 1.4kg
Máy mài đai khí nén Onpin OP-9630 sử dụng đai nhám kích thước 30 x 540 mm, đạt tốc độ không tải 15,000 rpm ở áp suất khí nén tiêu chuẩn 90 psi (6.2 bar). Thiết bị có mức tiêu thụ khí 432 l/min (15.3 cfm), chiều dài tổng thể 410 mm (16.15 inch) và trọng lượng 1.4 kg (3.08 lb) hỗ trợ gia công bề mặt diện tích lớn. Sản phẩm trang bị đầu kết nối khí vào 1/4 P.T, đi kèm đai nhám độ hạt #80 và #100. Đây là giải pháp mài phẳng, xử lý bavia và mài xả mối hàn công nghiệp hiệu suất cao.
- OP-9630
- Ref 1 9630#01 Cap
- Ref 2 9630#02 Ball Bearing (608ZZ)
- Ref 3 9630#03 Rear End Plate
- Ref 4 9630-04 Pin (435)
- Ref 5 9630#05 Cylinder
- Ref 6 9630#06 Rotor
- Ref 7 9630-07 Rotor Blade
- Ref 8 9630-08 Spacer
- Ref 9 9630-09 Front End Plate
- Ref 10 9630-10 Bearing
- Ref 11 9630#11 O-Ring (50D1.5)
- Ref 12 9630-12 Housing
- Ref 13 9630-13 Lever Pin (D323)
- Ref 14 9630#14 Spring
- Ref 15 9630-15 Valve Stem
- Ref 16 9630-16 O-Ring (3.6D2.4)
- Ref 17 9630-17 O-Ring (2.2D0.9)
- Ref 18 9630-18 O-Ring (P9)
- Ref 19 9630#19 Valve Body
- Ref 20 9630#20 Safety Lever
- Ref 21 9630#21 Cover Handle
- Ref 22 9630#22 Washer
- Ref 23 9630#23 O-Ring
- Ref 24 9630#24 Exhaust Control Spacer
- Ref 25 9630#25 Inlet Bushing
- Ref 26 9630-26 Washer
- Ref 27 9630#27 Spring
- Ref 28 9630#28 Guide Cover
- Ref 29 9630#29 Guard Body
- Ref 30 9630#30 Screw (M530)
- Ref 31 9630#31 Set Screw (M45)
- Ref 32 9630#32 Spring
- Ref 33 9630#33 Block Slice
- Ref 34 9630#34 Drive Pulley
- Ref 35 9630#35 Key
- Ref 36 9630#36 Spindle Chuck
- Ref 37 9630#37 Screw (M616)
- Ref 38 9630#38 Belt Guard
- Ref 39 9630#39 Handle Screw
- Ref 40 9630#40 Grip
- Ref 41 9630#41 O-Ring
- Ref 42 9630#42 Screw (M48)
- Ref 43 9630#43 Dust Cover
- Ref 44 9630#44 Bearing (686ZZ)
- Ref 45 9630#45 Wheel
- Ref 46 9630#46 Spring Pin (318)
- Ref 47 9630#47 Location Pin
- Ref 48 9630#48 Screw (M38)
- Ref 49 9630#49 Screw (M48)
- Ref 50 9630#50 Contact Arm
- Ref 51 9630#51 Spring
- Ref 52 9630#52 Lever Pin (D314)
- Ref 53 9630#53 Tension Bar
- Ref 54 9630#54 Shoe 30
- Ref 55 9630-55 Screw (M510)
- Ref 56 9630#56 Hex Wrench Key (2.5mm)
- Ref 57 9630#57 Hex Wrench Key (4mm)
- Ref 58 9630#58 Sanderpaper Band #100
- Ref 58A 9630#58A Sanderpaper Band #80
- máy mài đai khí nén onpin
- máy mài dây nhám dùng hơi 30x540mm
- máy mài đai nhám bản to dùng khí nén
- phụ tùng máy mài đai op 9630
- máy mài đai khí nén công suất lớn
Links Download File thiết kế:
File PDFMô tả sản phẩm
Thông số kỹ thuật Máy Mài Đai Khí Nén Onpin OP-9630
Máy mài đai khí nén Onpin OP-9630 là thiết bị gia công cơ khí công nghiệp nặng vận hành bằng nguồn khí nén áp suất chuẩn 90 psi (6.2 bar). Thiết bị sử dụng động cơ khí nén truyền động qua bánh mài (drive pulley) để quay đai nhám bản rộng với tốc độ cao, chuyên dùng để xử lý các bề mặt kim loại lớn, mài phẳng đường hàn và xả bavia công nghiệp.
Đặc điểm nổi bật của Onpin OP-9630
- Đai nhám khổ lớn: Trang bị kích thước đai nhám lên tới 30 x 540 mm giúp mở rộng tối đa diện tích tiếp xúc, tối ưu hiệu suất mài xả bề mặt lớn.
- Tốc độ & Công suất mạnh mẽ: Đạt tốc độ không tải 15,000 rpm cùng mức tiêu thụ khí 432 l/min (15.3 cfm), đáp ứng tốt các yêu cầu gia công cường độ cao.
- Thiết kế chắc chắn & Cân bằng tốt: Chiều dài tổng thể 410 mm (16.15 inch) cùng trọng lượng 1.4 kg (3.08 lb) kết hợp tay cầm phụ (grip) và tấm đỡ (shoe 30) giúp phân bổ lực đều, vận hành êm ái.

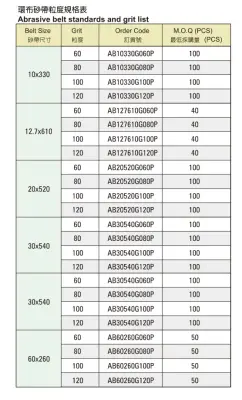

- Linh hoạt chọn lựa hạt nhám: Đi kèm tùy chọn nhám vòng độ hạt #80 và #100 (Sanderpaper Band), phù hợp cho cả công đoạn mài xả thô và làm mịn bề mặt.

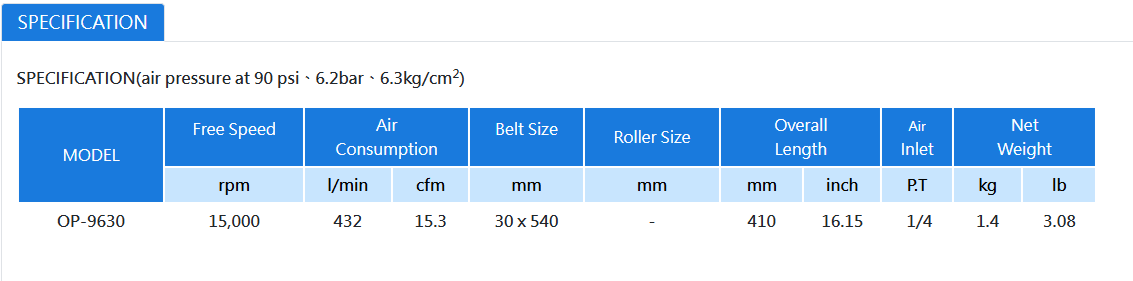

Thông số kỹ thuật chi tiết Onpin OP-9630
- Thương hiệu: Onpin
- Mã sản phẩm: OP-9630
- Kích thước đai nhám (Belt Size): 30 x 540 mm
- Tốc độ không tải (Free Speed): 15,000 rpm
- Mức tiêu thụ khí (Air Consumption): 432 l/min (15.3 cfm)
- Áp suất khí nén làm việc: 90 psi (6.2 bar / 6.3 kg/cm²)
- Chiều dài tổng thể (Overall Length): 410 mm (16.15 inch)
- Kích thước đầu khí vào (Air Inlet): 1/4 P.T
- Trọng lượng thân máy (Net Weight): 1.4 kg (3.08 lb)
Ứng dụng của Onpin OP-9630 trong công nghiệp
- Gia công kết cấu thép & Đóng tàu: Mài phẳng đường hàn dài, làm sạch gỉ sét và xử lý bề mặt kim loại tấm khổ lớn.
- Sản xuất & Chế tạo xe cơ giới: Mài bavia khung gầm, mài phẳng các chi tiết đúc và mối hàn vỏ xe.
- Ngành cơ khí chế tạo máy nặng: Hoàn thiện bề mặt các chi tiết máy lớn, tấm gá và cấu trúc kim loại công nghiệp.
