/ Máy Mài Đai Khí Nén Onpin OP-9620 - Đai 20x520mm, 16000RPM, Áp 90psi/6.2bar, Nặng 1.2kg

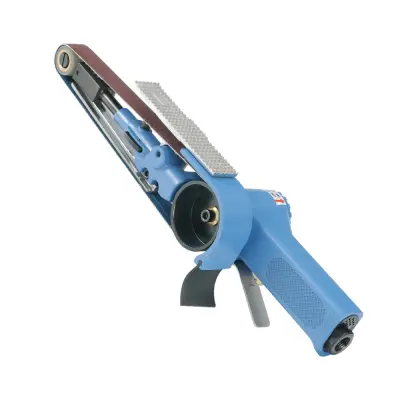

Máy Mài Đai Khí Nén Onpin OP-9620 - Đai 20x520mm, 16000RPM, Áp 90psi/6.2bar, Nặng 1.2kg
Máy mài đai khí nén Onpin OP-9620 sử dụng đai nhám kích thước 20 x 520 mm, đạt tốc độ không tải 16,000 rpm ở áp suất khí nén tiêu chuẩn 90 psi (6.2 bar). Thiết bị có mức tiêu thụ khí 381 l/min (13.5 cfm), chiều dài tổng thể 360 mm (14.17 inch) và trọng lượng 1.2 kg giúp thao tác ổn định, mở rộng diện tích tiếp xúc khi mài. Sản phẩm trang bị cổng kết nối khí vào 1/4 P.T, đi kèm đai nhám độ hạt #80 và #100. Đây là giải pháp xử lý bề mặt, xả mối hàn phẳng và mài bavia chuyên dụng cho các nhà xưởng gia công cơ khí công nghiệp.
- OP-9620
- Ref 1 9620#01 Tension Bar 10
- Ref 2 9620#02 Idel Pulley Assy
- Ref 2A 9620#2A Hexagon Socket Head Bolt
- Ref 2B 9620#2B Washer(M5)
- Ref 2C 9620#2C E-Clipper(ETW003)
- Ref 2D 9620#2D Idle Pulley Shaft
- Ref 2E 9620#2E Ball Bearing
- Ref 2F 9620#2F Washer
- Ref 2G 9620#2G Hexagon Nut(M5)
- Ref 2H 9620#2H Idle Pulley
- Ref 2I 9620#2I Washer
- Ref 3 9620#03 Spring
- Ref 4 9620#04 Finger Pad Assy
- Ref 4A 9620#4A Toothed Lock Washer (AW6)
- Ref 5 9620#05 Hexagon Socket Head Bolt
- Ref 5A 9620#5A Cup Spring
- Ref 6 9620#06 Hexagon Socket Head Bolt
- Ref 7 9620#07 Grinding Belt(#100)
- Ref 7A 9620#7A Grinding Belt(#80)
- Ref 8 9620#08 Hexagon Socket Head Bolt
- Ref 8A 9620#8A Washer
- Ref 9 9620#09 Drive Pulley
- Ref 10 9620#10 Flat Shoe
- Ref 11 9620#11 Hexagon Socket Head Bolt
- Ref 12 9620#12 Dust Cover
- Ref 13 9620#13 Guard Body
- Ref 14 9620#14 Tension Bar
- Ref 15 9620#15 Spring
- Ref 16 9620#16 Lever Pin(26)
- Ref 17 9620#17 Lever Pin(28)
- Ref 18 9620#18 Housing
- Ref 19 9620#19 Ball Bearing
- Ref 20 9620-20 End Plate A
- Ref 21 9620#21 Spacer 10133
- Ref 22 9620#22 Sunk Key 22.510
- Ref 23 9620#23 Cap
- Ref 24 9620#24 Ball Bearing
- Ref 25 9620#25 End Plate A
- Ref 26 9620#26 Cylinder
- Ref 27 9620#27 Blade Assy
- Ref 28 9620#28 Rotor
- Ref 29 9620#29 Throttle Lever
- Ref 30 9620-30 Lever Pin(323)
- Ref 31 9620#31 Valve Body
- Ref 32 9620#32 O-Ring (P9)
- Ref 33 9620-33 O-Ring (11.891.98)
- Ref 34 9620#34 O-Ring (P5)
- Ref 35 9620#35 Valve Stem
- Ref 36 9620-36 O-Ring(3.6*2.4)
- Ref 37 9620#37 Valve Spring
- Ref 38 9620#38 Deflector
- Ref 39 9620#39 Air Inlet
- Ref 40 9620#40 Hexagon Wrench Key 4
- máy mài đai khí nén onpin
- máy mài đai nhám dùng hơi 20x520mm
- máy mài đai khí nén công nghiệp
- phụ tùng máy mài đai op 9620
- máy mài đai nhám xả mối hàn
Links Download File thiết kế:
File PDFMô tả sản phẩm
Thông số kỹ thuật Máy Mài Đai Khí Nén Onpin OP-9620
Máy mài đai khí nén Onpin OP-9620 là thiết bị gia công cơ khí công nghiệp hoạt động bằng nguồn khí nén áp suất chuẩn 90 psi (6.2 bar). Thiết bị truyền động qua hệ thống puly (drive pulley) để quay đai nhám liên tục với tốc độ cao, chuyên dùng để xả mối hàn, mài bavia và xử lý bề mặt kim loại tại các vị trí hẹp hoặc bề mặt phẳng.
Đặc điểm nổi bật của Onpin OP-9620
- Kích thước đai rộng rãi: Trang bị đai nhám kích thước 20 x 520 mm giúp tăng diện tích tiếp xúc và nâng cao hiệu suất mài xả.
- Tốc độ xử lý vượt trội: Tốc độ không tải đạt 16,000 rpm cùng lưu lượng tiêu thụ khí 381 l/min (13.5 cfm) đảm bảo khả năng gia công nhanh chóng, liên tục.
- Cấu tạo chắc chắn & Linh hoạt: Thiết kế thân máy dài 360 mm (14.17 inch) với trọng lượng 1.2 kg (2.65 lb), tích hợp tấm đỡ phẳng (flat shoe) và cơ cấu căng đai (tension bar) hỗ trợ thao tác chính xác, đai nhám vận hành ổn định.

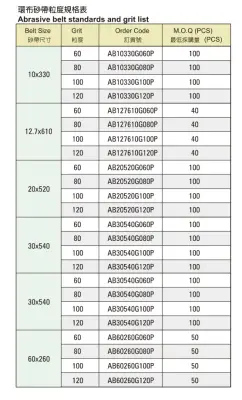

- Tương thích đa dạng đai nhám: Đi kèm các tùy chọn độ hạt nhám #80, #100 phục vụ linh hoạt cho nhiều công đoạn mài thô và mài tinh.

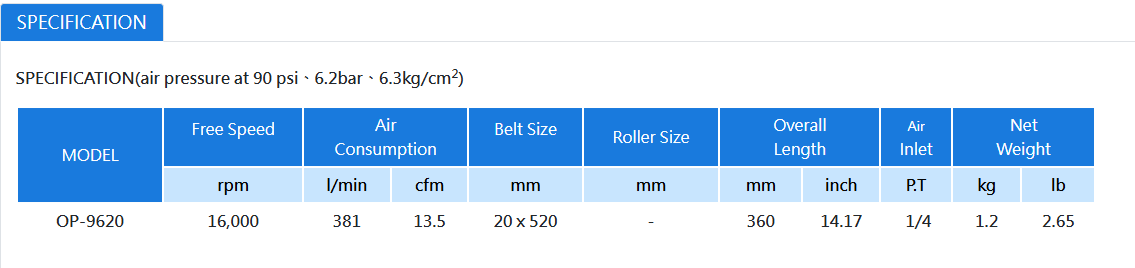

Thông số kỹ thuật chi tiết Onpin OP-9620
- Thương hiệu: Onpin
- Mã sản phẩm: OP-9620
- Kích thước đai nhám (Belt Size): 20 x 520 mm
- Tốc độ không tải (Free Speed): 16,000 rpm
- Mức tiêu thụ khí (Air Consumption): 381 l/min (13.5 cfm)
- Áp suất khí nén làm việc: 90 psi (6.2 bar / 6.3 kg/cm²)
- Chiều dài tổng thể (Overall Length): 360 mm (14.17 inch)
- Kích thước đầu khí vào (Air Inlet): 1/4 P.T
- Trọng lượng thân máy (Net Weight): 1.2 kg (2.65 lb)
Ứng dụng của Onpin OP-9620 trong công nghiệp
- Chế tạo & Đóng tàu: Mài phẳng đường hàn, xả mối hàn góc và làm sạch gỉ sét bề mặt kim loại tấm.
- Sản xuất & Lắp ráp ô tô: Xử lý bavia các chi tiết cấu trúc, gầm xe và linh kiện kim loại khổ lớn.
- Cơ khí chế tạo máy: Gia công bề mặt chi tiết máy, khuôn đúc và hoàn thiện bề mặt linh kiện công nghiệp.
