/ Máy Mài Đai Khí Nén Onpin OP-3936 - Đai 60x260mm, Con Lăn 60xØ50mm, 7000RPM, Áp 90psi/6.2bar, Nặng 1.25kg
Máy Mài Đai Khí Nén Onpin OP-3936 - Đai 60x260mm, Con Lăn 60xØ50mm, 7000RPM, Áp 90psi/6.2bar, Nặng 1.25kg
Máy mài đai khí nén Onpin OP-3936 sử dụng đai nhám kích thước 60 x 260 mm cùng con lăn 60 x Ø50 mm, đạt tốc độ không tải 7,000 rpm ở áp suất khí nén tiêu chuẩn 90 psi (6.2 bar). Thiết bị có mức tiêu thụ khí 268 l/min (9.5 cfm), chiều dài tổng thể 210 mm (8.27 inch) và trọng lượng nhẹ chỉ 1.25 kg (2.76 lb) giúp thao tác linh hoạt, kiểm soát lực chính xác. Sản phẩm được trang bị cổng kết nối khí vào 1/4 P.T. Đây là giải pháp chuyên dụng cho công đoạn mài tinh bề mặt, xả mối hàn và xử lý bavia trong các xưởng chế tạo cơ khí công nghiệp.
- OP-3936
- Ref 1B 39360N-01B MOTOR HOUSHING
- Ref 2 39360N-61 DEFLECTOR
- Ref 3 00-06132 TAP SCREW (M3x8L)
- Ref 4 39360N-21 INLET BUSHING
- Ref 5 A303D-03 REGULATOR SET
- Ref 6 00-2314 BALL BEARING (6000ZZ)
- Ref 7 39360N-16 F-BEARING CASE
- Ref 8 39360N-93 ROTOR BLADE
- Ref 9 39360N-14 ROTOR
- Ref 10 39360N-12 CYLINDER
- Ref 11 39360N-10 B-BEARING CASE
- Ref 12 00-2319 BALL BEARING (626ZZ)
- Ref 13 00-4136S O-RING (S36)
- Ref 14B 39360N-07B MOTOR NUT(AH45)
- Ref 15 39360N-36 SPRING
- Ref 16 00-4107 O-RING (S4)
- Ref 17 39360N-23 VALVE STEM
- Ref 18 00-4102 O-RING (P8)
- Ref 19 00-4121 O-RING (S10)
- Ref 20 39360N-42 VALVE PIN SLEEVE
- Ref 21 00-3303 SPRING PIN (∮3x25L)
- Ref 22 39360N-30 VALVE LEVER
- Ref 23 00-3004 SNAP RING (S-8)
- Ref 24 39360N-66 LEVEL ROLLER
- Ref 25 39360N-19 LEVEL SHAFT
- Ref 26 00-2311 BALL BEARING (608ZZ)
- Ref 27 39360N-65B IDLER ROLLER
- Ref 28 39360N-18 ROLLER SHAFT
- Ref 29 00-3323 SPRING PIN (∮2x10L)
- Ref 30 00-0105 CAP SCREW (M5x10L)
- Ref 31 00-1802 SPRING WASHER (M5)
- Ref 32 39360N-17 DRIVER SHAFT
- Ref 33 00-3102 SNAP RING (R-26)
- Ref 34 39360N-80 DRIVER ROLLER
- Ref 35 00-1804 SPRING WASHER (M6)
- Ref 36 00-0123 CAP SCREW (M6)
- Ref 37B 39360N-02B FRAME(AH45)
- Ref 38 39360N-22 SPACER
- Ref 39B 39360N-05B GUIDE(AH45)
- Ref 40 39360N-62 KNOB
- Ref 41 00-1408 WASHER (∮8.2x16x0.5t)
- Ref 42 00-3433 NEEDLE ROLLER (∮2.5x11L)
- Ref 43 39360N-29 PULLY
- Ref 44 00-1506 WASHER (∮8.2x16x1.5t)
- Ref 45 00-1004 NUT (M8)
- Ref 46 00-80501 BELT (S3M-207-10)
- Ref 47 39360N-60 BELT COVER
- Ref 48 39360N-20 PULLY
- Ref 49 00-0206 SCREW (M5x6L)
- Ref 50 00-1006 NUT (M6)
- Ref 51 00-1501 WASHER (∮6.3x∮13x1t)
- Ref 52 39360N-67 WHEEL COVER
- Ref 53 00-030408W SCREW (M4x8L)
- Ref 55 00-1507 WASHER (M4)
- Ref 57 00-4603 HEX WRENCHES (2.5MM)
- Ref 58 00-4606 HEX WRENCHES (5MM)
- Ref 70 00-1808 SPRING WASHER (M8)
- máy mài đai khí nén onpin
- máy mài dây nhám dùng hơi 60x260mm
- máy mài đai nhám cầm tay op 3936
- phụ tùng máy mài đai op 3936
- máy mài đai khí nén con lăn 60mm
Links Download File thiết kế:
File PDFMô tả sản phẩm
Thông số kỹ thuật Máy Mài Đai Khí Nén Onpin OP-3936
Máy mài đai khí nén Onpin OP-3936 là thiết bị gia công cơ khí công nghiệp vận hành bằng nguồn khí nén áp suất chuẩn 90 psi (6.2 bar). Thiết bị truyền động bằng khí nén qua hệ thống pully và con lăn (driver roller) để vận hành đai nhám với tốc độ cao, chuyên dùng để xử lý bề mặt, xả mối hàn và làm sạch bavia trên các chi tiết kim loại.
Đặc điểm nổi bật của Onpin OP-3936
- Đai nhám & con lăn bản rộng: Trang bị kích thước đai nhám 60 x 260 mm đi kèm con lăn 60 x Ø50 mm giúp tăng diện tích tiếp xúc, tối ưu hiệu suất mài bề mặt.
- Tốc độ ổn định & Tiết kiệm khí: Tốc độ không tải 7,000 rpm cùng mức tiêu thụ khí 268 l/min (9.5 cfm) giúp đảm bảo hiệu năng xử lý tinh bề mặt mượt mà và tiết kiệm chi phí vận hành.
- Thiết kế gọn nhẹ, linh hoạt: Chiều dài tổng thể chỉ 210 mm (8.27 inch) và trọng lượng 1.25 kg (2.76 lb) giúp kỹ sư và thợ cơ khí thao tác dễ dàng trong không gian hẹp.
- Cấu tạo phụ tùng độ bền cao: Động cơ trang bị bộ cánh gạt (rotor blade), bạc đạn công nghiệp cùng vỏ bảo vệ đai (belt cover) và vỏ bảo vệ bánh mài (wheel cover) giúp gia tăng độ an toàn và tuổi thọ thiết bị.

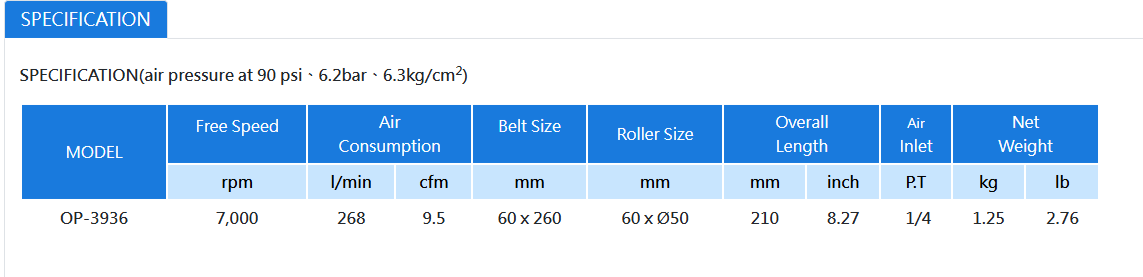

Thông số kỹ thuật chi tiết Onpin OP-3936
- Thương hiệu: Onpin
- Mã sản phẩm: OP-3936
- Kích thước đai nhám (Belt Size): 60 x 260 mm
- Kích thước con lăn (Roller Size): 60 x Ø50 mm
- Tốc độ không tải (Free Speed): 7,000 rpm
- Mức tiêu thụ khí (Air Consumption): 268 l/min (9.5 cfm)
- Áp suất khí nén làm việc: 90 psi (6.2 bar / 6.3 kg/cm²)
- Chiều dài tổng thể (Overall Length): 210 mm (8.27 inch)
- Kích thước đầu khí vào (Air Inlet): 1/4 P.T
- Trọng lượng thân máy (Net Weight): 1.25 kg (2.76 lb)
Ứng dụng của Onpin OP-3936 trong công nghiệp
- Chế tạo & Gia công kim loại tấm: Làm phẳng mối hàn, mài bavia viền cạnh và làm sạch bề mặt chi tiết sau khi cắt phôi.
- Sản xuất & Lắp ráp ô tô, cơ khí chính xác: Mài nhẵn bề mặt linh kiện, khu vực góc bo và khung sườn kim loại.
- Xưởng đóng tàu & Thi công kết cấu thép: Làm sạch lớp gỉ sét, đánh bóng sơ bộ bề mặt kim loại trước khi sơn phủ.
