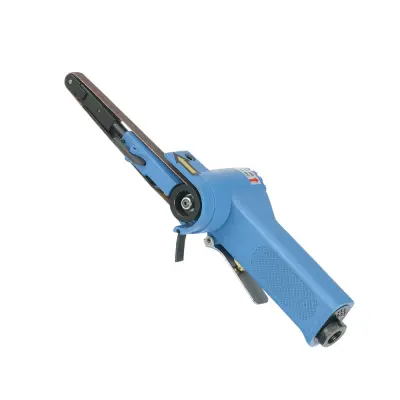

Máy Mài Đai Khí Nén Onpin OP-9610 - Đai 10x330mm, 16000RPM, Áp 90psi/6.2bar, Nặng 0.9kg
Máy Mài Đai Khí Nén Onpin OP-9610 - Đai 10x330mm, 16000RPM, Áp 90psi/6.2bar, Nặng 0.9kg
Máy Mài Đai Khí Nén Onpin OP-9610 - Đai 10x330mm, 16000RPM, Áp 90psi/6.2bar, Nặng 0.9kg
Máy Mài Đai Khí Nén Onpin OP-9610 - Đai 10x330mm, 16000RPM, Áp 90psi/6.2bar, Nặng 0.9kg

Máy Mài Đai Khí Nén Onpin OP-9610 - Đai 10x330mm, 16000RPM, Áp 90psi/6.2bar, Nặng 0.9kg

Giá:Contact Jade M-Tech
Danh mục: Máy chà nhám khí dạng đai
Mã sản phẩm: OP-9610

Máy mài đai khí nén Onpin OP-9610 sử dụng đai nhám kích thước 10 x 330 mm, đạt tốc độ không tải 16,000 rpm ở áp suất khí nén tiêu chuẩn 90 psi (6.2 bar). Thiết bị có mức tiêu thụ khí 328 l/min (11.6 cfm), chiều dài tổng thể 290 mm và trọng lượng siêu nhẹ chỉ 0.9 kg giúp dễ dàng thao tác tại các góc hẹp hoặc khe hở kỹ thuật. Sản phẩm trang bị cổng kết nối khí vào 1/4 P.T, tương thích linh hoạt với các loại đai nhám độ hạt #80, #100 và #120. Đây là giải pháp xử lý bề mặt, làm sạch mối hàn và mài bavia chuyên dụng cho các xưởng chế tạo cơ khí công nghiệp.

OP-9610 Series Models & Sizes:
  • OP-9610
  • Ref 1 9610#01 Grinding Belt (#100)
  • Ref 1A 9610#1A Grinding Belt (#80)
  • Ref 1B 9610#1B Grinding Belt (#120)
  • Ref 2 9610#02 Idle Pulley 10 Sub Assy
  • Ref 2A 9610#2A Idle Pulley
  • Ref 2B 9610#2B Ball Bearing (684ZZ)
  • Ref 4 9610#04 Needle Roller
  • Ref 5 9610#05 Bracket 10
  • Ref 6 9610#06 Tension Bar 10
  • Ref 7 9610#07 Screw (3x10)
  • Ref 8 9610#08 Screw (M38)
  • Ref 9 9610#09 Spring (0.98.58.3)
  • Ref 10 9610#10 Spring Pin (M310)
  • Ref 11 9610#11 Spring (1.05.04.0)
  • Ref 12 9610#12 Shoe 10
  • Ref 13 9610#13 Screw (M48)
  • Ref 14 9610#14 Guard Sub Assy A
  • Ref 14A 9610#14A Guard Bushing
  • Ref 15 9610#15 Screw (M515)
  • Ref 16 9610#16 Hexagon Nut (M6)
  • Ref 16A 9610#16A Washer
  • Ref 17 9610#17 Drive Pulley
  • Ref 18 9610#18 Housing
  • Ref 19 9610#19 Ball Bearing (628ZZ)
  • Ref 20 9610#20 End Plate B
  • Ref 21 9610#21 Spacer (8113)
  • Ref 22 9610#22 Sunk Key (M310)
  • Ref 23 9610#23 Cap
  • Ref 24 9610#24 Ball Bearing (607ZZ)
  • Ref 25 9610#25 End Plate A
  • Ref 26 9610#26 Cylinder
  • Ref 26A 9610-26A Pin (35)
  • Ref 27 9610#27 Blade
  • Ref 28 9610#28 Rotor
  • Ref 29 9610#29 Throttle Lever
  • Ref 30 9610#30 Lever Pin (M323)
  • Ref 31 9610#31 Valve Body
  • Ref 33 9610#33 O-Ring (P9)
  • Ref 34 9610#34 O-Ring (P5)
  • Ref 35 9610#35 Valve Stem
  • Ref 36 9610#36 O-Ring (3.62.4)
  • Ref 37 9610-37 Valve Spring
  • Ref 38 9610#38 Deflector
  • Ref 39 9610#39 Air Inlet
  • Ref 40 9610#40 Tension Bar
  • Ref 41 9610#41 Spring
  • Ref 42 9610#42 Lever Pin (26)
  • Ref 43 9610#43 Lever Pin (M2.510)
  • Ref 44 9610-44 Dust Cover
  • Ref 45 9610#45 Hexagon Wrench Key (4mm)
  • Ref 46 9610#46 Hexagon Wrench Key (M1.5)
  • Ref 47 9610-47 O-Ring
  • Ref 48 9610#48 O-Ring
  • máy mài đai khí nén onpin
  • máy mài dây nhám dùng hơi 10x330mm
  • máy mài đai nhám mini khí nén
  • phụ tùng máy mài đai op 9610
  • báo giá máy mài đai khí nén công nghiệp
Xem thêm

Links Download File thiết kế:

File PDF
** Nếu bạn đang dùng trình duyệt Google Chrome vui lòng copy link download paste ra tab mới để download file 3D (Để được support vui lòng liên hệ hotline: +84 935 136 236)

Mô tả sản phẩm

Thông số kỹ thuật Máy Mài Đai Khí Nén Onpin OP-9610

Máy mài đai khí nén Onpin OP-9610 là thiết bị gia công cơ khí cầm tay vận hành bằng nguồn khí nén áp suất chuẩn 90 psi (6.2 bar). Thiết bị truyền động quay qua hệ thống puly (drive pulley) để kéo đai nhám chạy liên tục, hỗ trợ xử lý bề mặt, mài bavia và làm sạch mối hàn tại các vị trí góc hẹp trong nhà máy công nghiệp.

Đặc điểm nổi bật của Onpin OP-9610

  1. Thiết kế chuyên dụng cho góc hẹp: Kích thước đai nhám nhỏ gọn 10 x 330 mm cùng trọng lượng siêu nhẹ chỉ 0.9 kg (1.98 lb) giúp thao tác linh hoạt tại các khe hở và vị trí khó tiếp cận.
  2. Tốc độ gia công cao: Tốc độ không tải lên đến 16,000 rpm đảm bảo hiệu suất mài xả bavia và làm mịn bề mặt nhanh chóng.
  3. Cơ cấu căng đai & bảo vệ an toàn: Trang bị thanh căng đai (tension bar) cùng tấm bảo vệ (guard assembly) giúp đai nhám vận hành ổn định, không bị lệch trong quá trình làm việc.

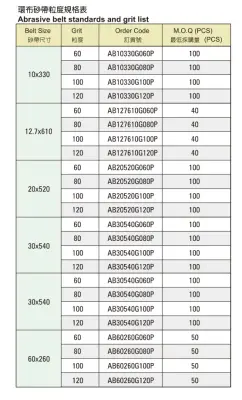

  4. Đa dạng độ hạt nhám: Tương thích linh hoạt với các cấp độ nhám #80, #100, #120 phục vụ từ mài thô đến mài tinh.

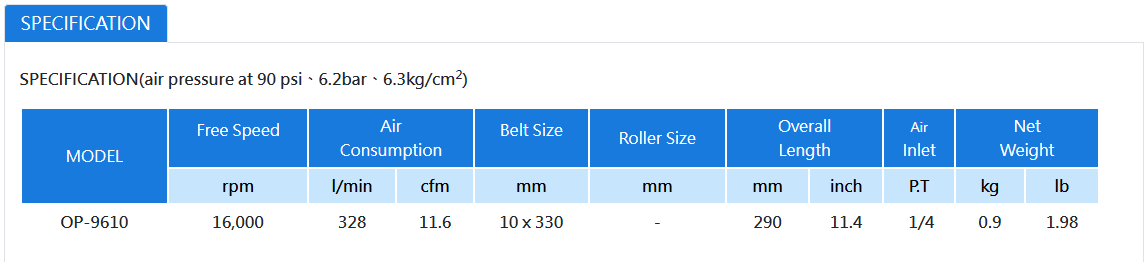

Thông số kỹ thuật chi tiết Onpin OP-9610

  1. Thương hiệu: Onpin
  2. Mã sản phẩm: OP-9610
  3. Kích thước đai nhám (Belt Size): 10 x 330 mm
  4. Tốc độ không tải (Free Speed): 16,000 rpm
  5. Mức tiêu thụ khí (Air Consumption): 328 l/min (11.6 cfm)
  6. Áp suất khí nén làm việc: 90 psi (6.2 bar / 6.3 kg/cm²)
  7. Chiều dài tổng thể (Overall Length): 290 mm (11.4 inch)
  8. Kích thước đầu khí vào (Air Inlet): 1/4 P.T
  9. Trọng lượng thân máy (Net Weight): 0.9 kg (1.98 lb)

Ứng dụng của Onpin OP-9610 trong công nghiệp

  1. Chế tạo & Gia công cơ khí: Mài bavia, làm mịn mép cắt kim loại và làm sạch mối hàn góc.
  2. Sản xuất & Sửa chữa ô tô: Mài nhẵn các chi tiết kim loại gầm xe, vị trí uốn cong và khung vỏ.
  3. Gia công khuôn mẫu & Linh kiện: Xử lý bề mặt các khe nhỏ, khuôn đúc và chi tiết máy phức tạp.
