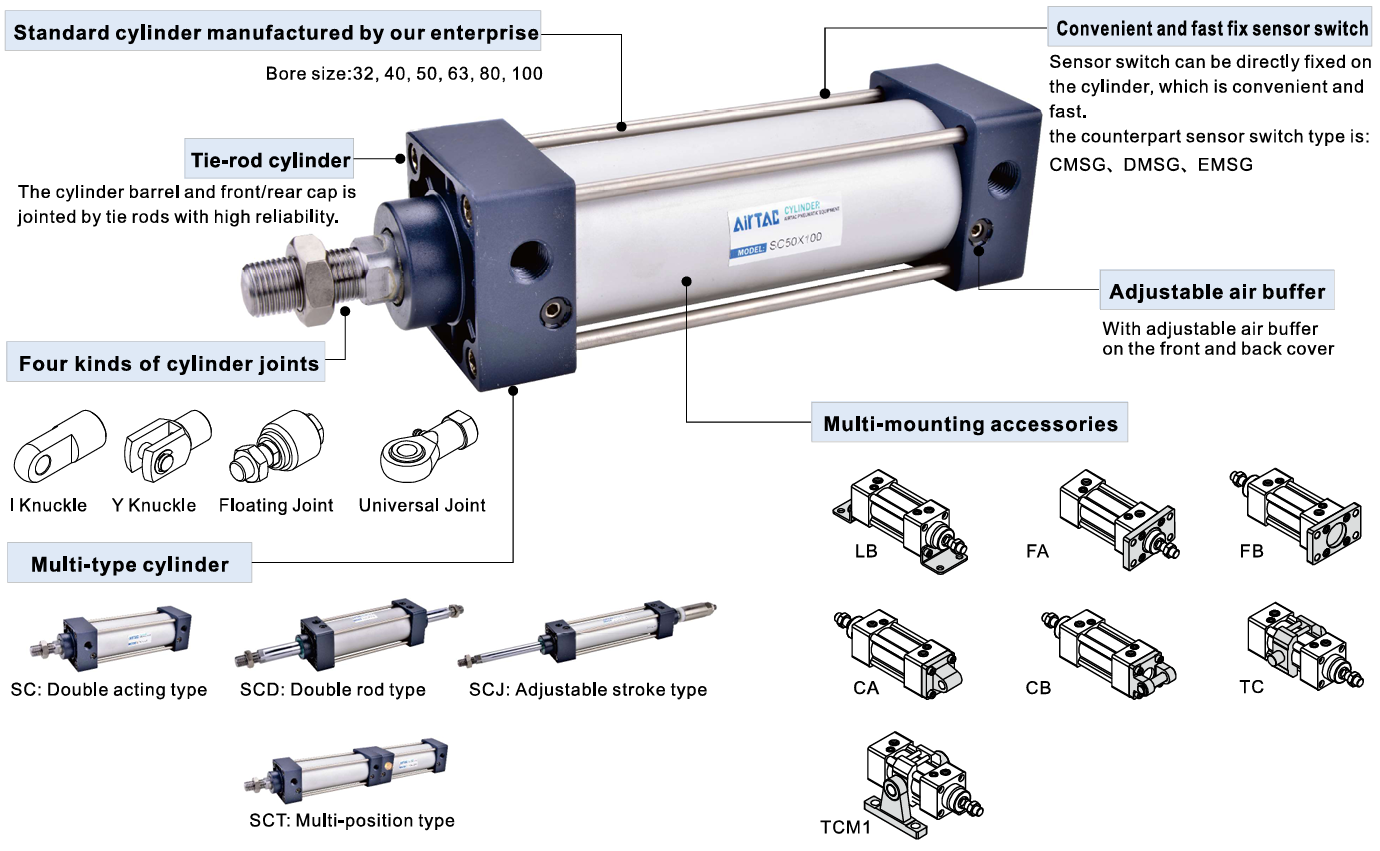

Cấu tạo xi lanh khí nén AirTAC SC và ứng dụng thực tế

Xi lanh khí nén AirTAC SC là gì?

Xi lanh AirTAC SC là dòng xi lanh tiêu chuẩn dạng tie-rod được sử dụng phổ biến trong các hệ thống tự động hóa nhờ thiết kế bền, dễ thay thế và giá thành hợp lý.

Đây là dòng xi lanh:

1. Tác động kép (double acting)
2. Có nhiều kích thước bore (32, 40, 50, 63, 80, 100…)
3. Dễ lắp đặt với nhiều kiểu gá khác nhau

👉 Bạn có thể tham khảo các dòng xi lanh AirTAC SC đang được sử dụng phổ biến trong công nghiệp.

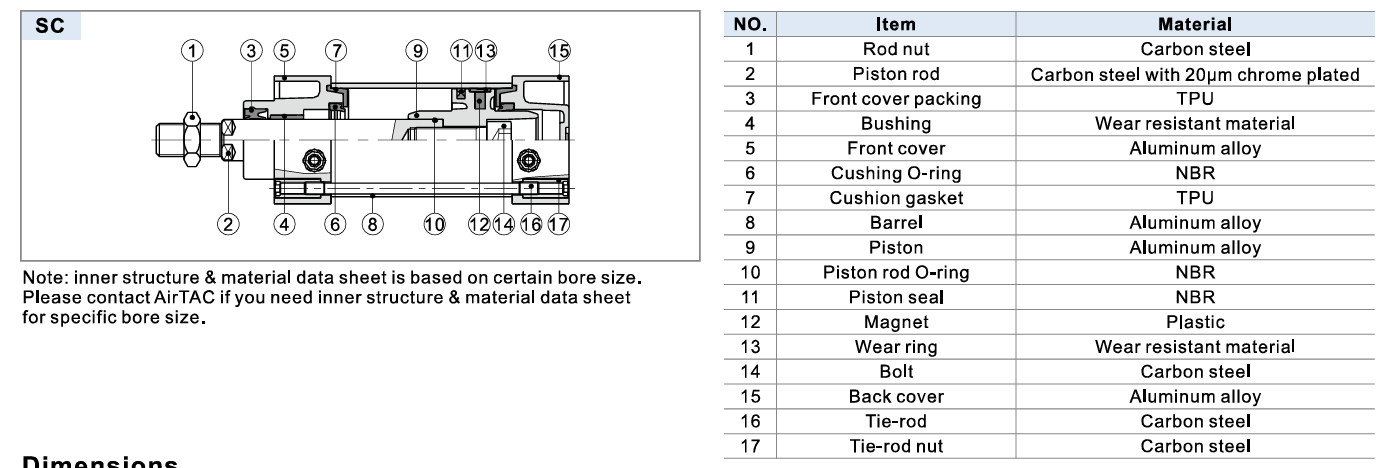

Cấu tạo xi lanh khí nén AirTAC SC

Xi lanh AirTAC SC có cấu tạo gồm nhiều bộ phận quan trọng, mỗi bộ phận đảm nhận một chức năng riêng.

Thân xi lanh (Cylinder tube)

1. Là phần vỏ ngoài của xi lanh
2. Thường làm từ hợp kim nhôm anod hóa
3. Có khả năng chịu áp suất và chống ăn mòn tốt

Piston

1. Di chuyển bên trong xi lanh
2. Chịu áp lực trực tiếp từ khí nén
3. Tích hợp gioăng để đảm bảo kín khí

Ty xi lanh (Piston rod)

1. Truyền lực ra bên ngoài
2. Thường làm bằng thép mạ chrome
3. Chịu mài mòn và lực kéo tốt

Nắp trước và nắp sau (End caps)

1. Giữ kín hai đầu xi lanh
2. Kết nối với thân xi lanh bằng thanh tie-rod
3. Có thể tích hợp bộ giảm chấn

Gioăng làm kín (Seals)

1. Ngăn rò rỉ khí
2. Giúp duy trì áp suất ổn định
3. Ảnh hưởng trực tiếp đến tuổi thọ xi lanh

Thanh tie-rod

1. Giữ cố định toàn bộ cấu trúc
2. Tăng độ cứng và độ bền

Nguyên lý hoạt động của xi lanh AirTAC SC

Xi lanh SC hoạt động theo nguyên lý tác động kép:

1. Khí nén được cấp vào 1 đầu → piston di chuyển
2. Khí được cấp đầu còn lại → piston quay lại
3. Tạo chuyển động qua lại liên tục

👉 Lực đẩy phụ thuộc vào:

1. Áp suất khí
2. Đường kính piston (bore)

👉 Bạn có thể xem chi tiết các dòng xi lanh AirTAC SC để hiểu rõ hơn về thông số thực tế.

Ưu điểm của xi lanh AirTAC SC

1. Thiết kế tiêu chuẩn, dễ thay thế
2. Giá thành hợp lý
3. Độ bền cao
4. Dễ bảo trì
5. Nhiều phụ kiện đi kèm

Ứng dụng thực tế của xi lanh AirTAC SC

Xi lanh SC được sử dụng rộng rãi trong nhiều ngành:

Máy đóng gói

1. Đẩy sản phẩm
2. Ép bao bì

Hệ thống băng tải

1. Phân loại sản phẩm
2. Điều hướng

Máy tự động hóa

1. Gắp – đặt
2. Định vị

Ngành cơ khí

1. Kẹp phôi
2. Gia công

Trong các ứng dụng này, xi lanh AirTAC SC được sử dụng rất phổ biến nhờ độ ổn định cao.

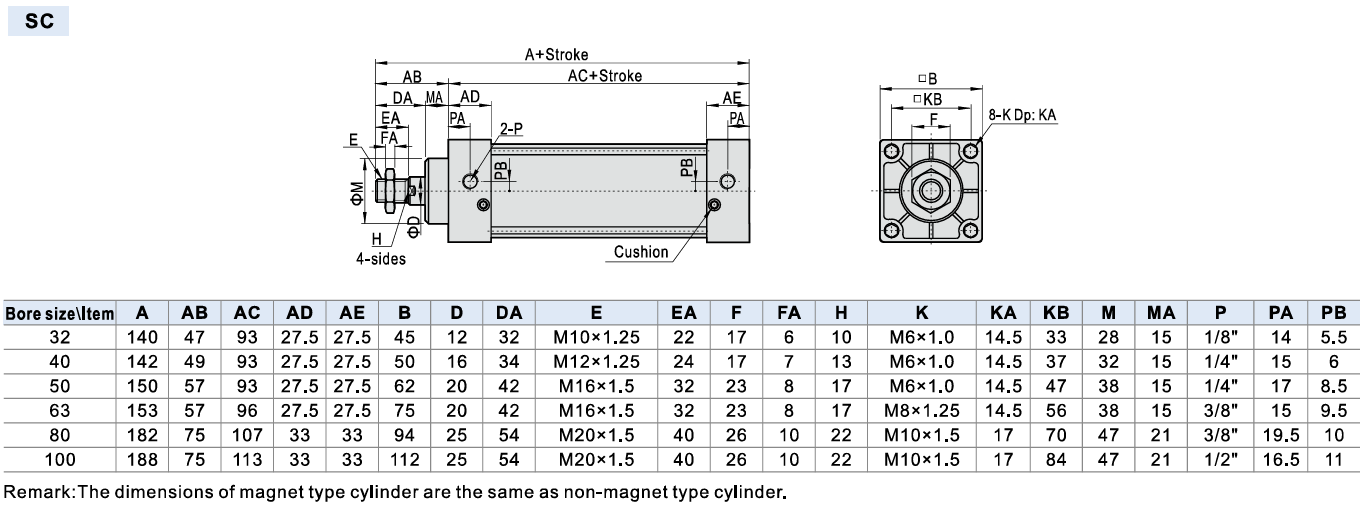

Các thông số quan trọng khi chọn xi lanh SC

Khi chọn xi lanh, bạn cần hiểu rõ các thông số như:

1. Đường kính piston (bore) – yếu tố quyết định lực đẩy của xi lanh
2. Hành trình (stroke) – khoảng cách di chuyển của piston
3. Cách lựa chọn xi lanh phù hợp theo nhu cầu thực tế

Kết luận

Xi lanh khí nén AirTAC SC là dòng xi lanh tiêu chuẩn được sử dụng rộng rãi nhờ thiết kế đơn giản, độ bền cao và chi phí hợp lý.

Hiểu rõ cấu tạo và nguyên lý giúp bạn:

1. Chọn đúng loại xi lanh
2. Tối ưu hiệu suất hệ thống
3. Tránh lỗi khi vận hành

👉 Nếu bạn đang tìm sản phẩm phù hợp, hãy tham khảo các dòng xi lanh AirTAC SC đang được sử dụng phổ biến hiện nay.
