Cách lắp xi lanh khí nén đúng để hoạt động ổn định và bền hơn

Vì sao cần lắp xi lanh khí nén đúng cách?

Nhiều lỗi trong hệ thống khí nén không đến từ chất lượng xi lanh mà do:

1. Lắp sai vị trí
2. Gá lệch tâm
3. Chọn mounting không phù hợp
4. Không cân chỉnh hành trình

👉 Hậu quả có thể gây:

1. Rung giật
2. Cong ty piston
3. Mòn seal nhanh
4. Xi lanh yếu lực
5. Giảm tuổi thọ hệ thống

👉 Vì vậy, lắp xi lanh đúng kỹ thuật là cực kỳ quan trọng.

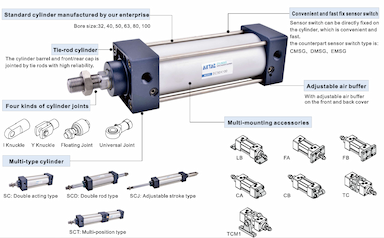

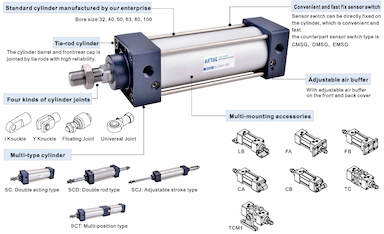

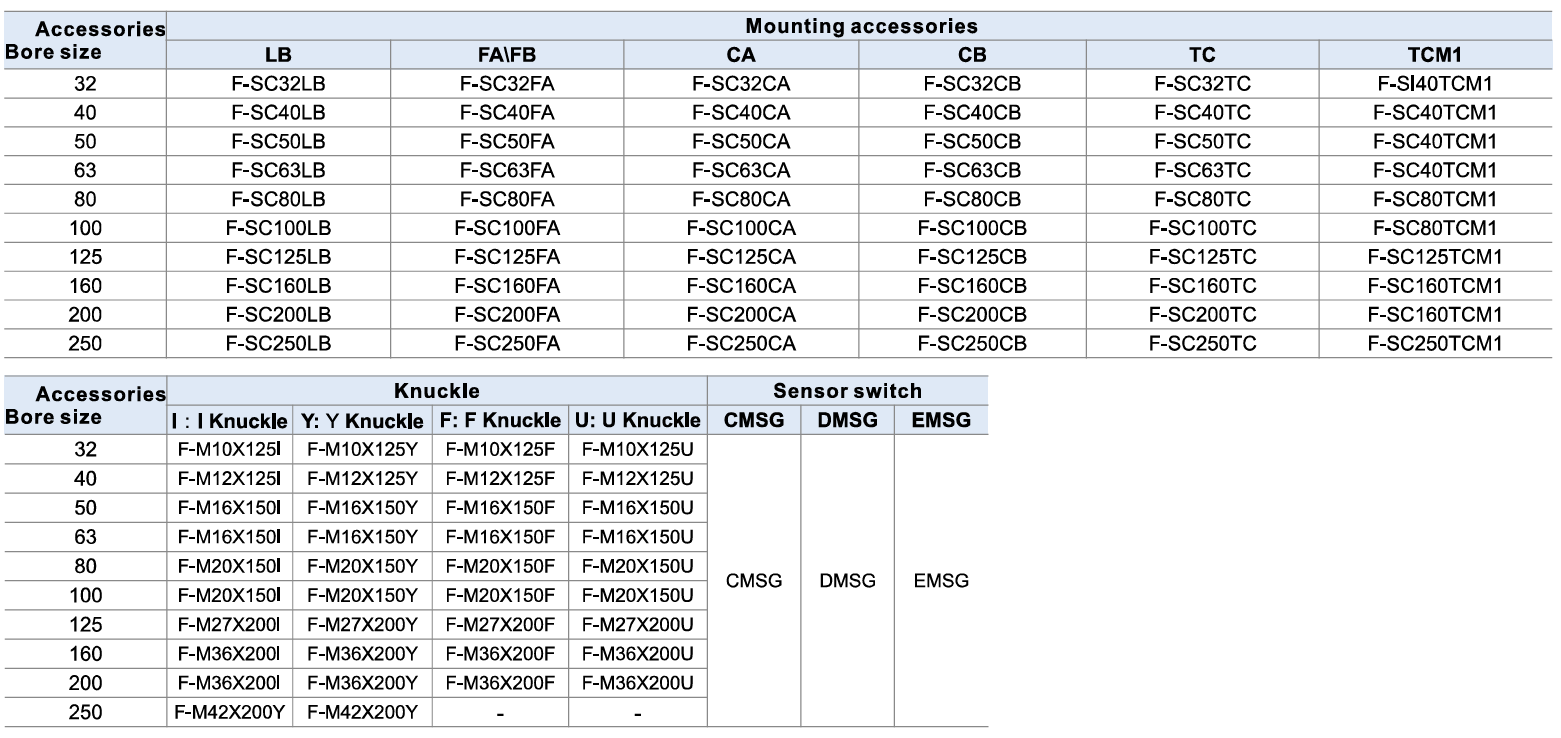

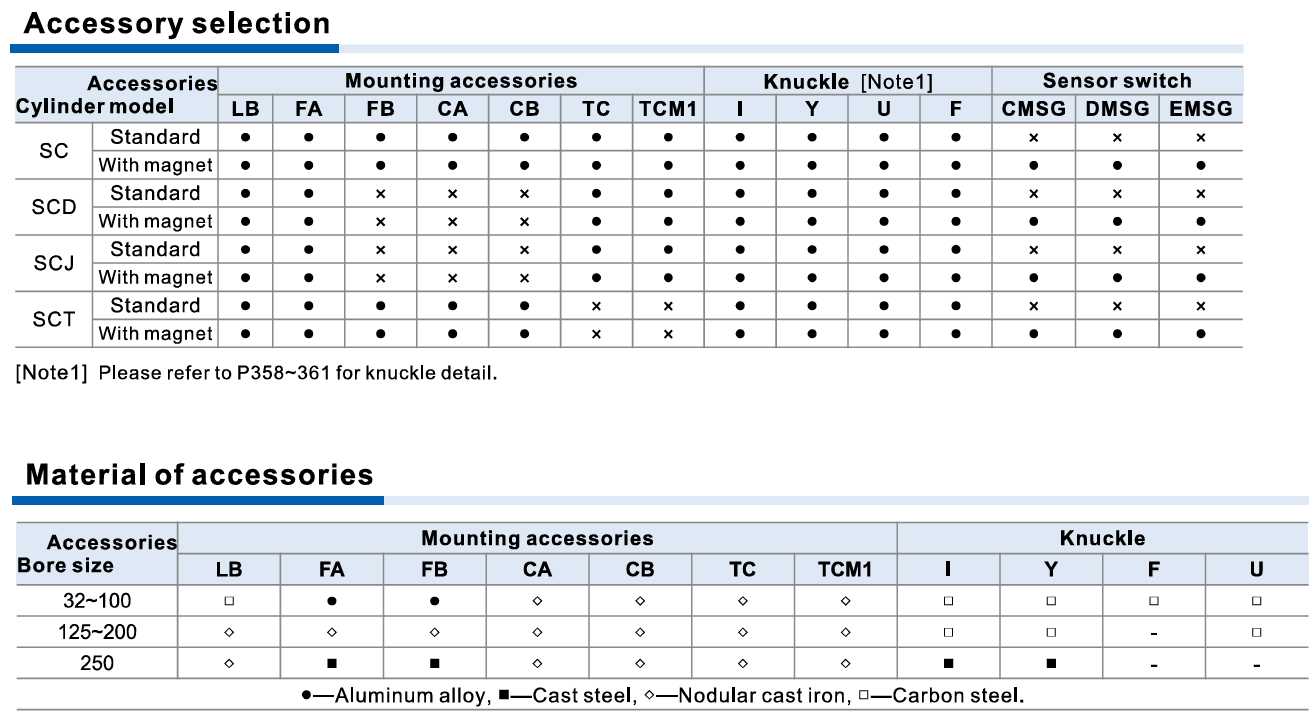

Các kiểu lắp xi lanh khí nén phổ biến

Foot Mounting

Kiểu gá chân đế:

1. Dễ lắp
2. Phổ biến nhất

👉 Phù hợp:

1. Máy công nghiệp thông thường

Front Flange Mounting

Gá mặt bích phía trước:

1. Cố định chắc chắn
2. Phù hợp tải thẳng

Rear Clevis Mounting

Kiểu khớp xoay:

1. Cho phép xi lanh dao động nhẹ
2. Giảm lệch tâm

👉 Phù hợp:

1. Chuyển động dạng quay nhẹ

Cách lắp xi lanh khí nén đúng kỹ thuật

Lắp thẳng trục chuyển động

Xi lanh phải:

1. Thẳng với hướng tải
2. Không bị lệch tâm

👉 Nếu lệch:

1. Ty piston rất dễ cong
2. Seal nhanh mòn

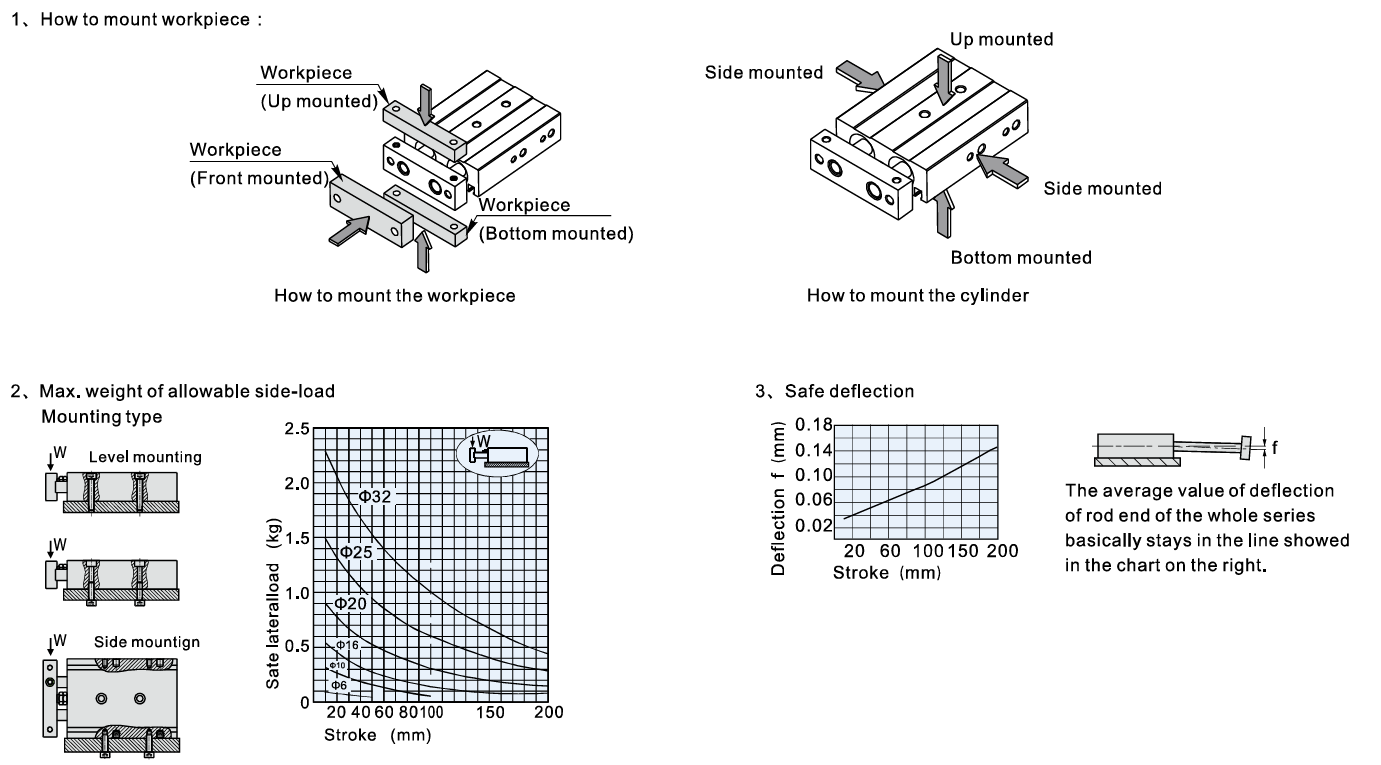

Không để tải ngang quá lớn

Xi lanh khí nén:

1. Không chịu tải ngang tốt như linear guide

👉 Nếu tải lệch:

1. Nên dùng guided cylinder hoặc dual rod cylinder.

Chọn đúng stroke trước khi lắp

Nếu stroke:

1. Quá ngắn → không đủ hành trình
2. Quá dài → rung và giảm ổn định

👉 Nên:

1. Chọn stroke dư khoảng 10–20%

Điều chỉnh tốc độ xi lanh đúng cách

Nhiều hệ thống:

1. Lắp đúng
2. Nhưng chỉnh tốc độ sai

→ Gây:

1. Đập mạnh cuối hành trình
2. Rung giật
3. Mòn seal nhanh

Cách xử lý

✅ Dùng flow control valve

✅ Giảm tốc độ cuối hành trình

✅ Điều chỉnh khí đều hai đầu

Cần dùng giảm chấn khi nào?

Nếu:

1. Tốc độ cao
2. Tải nặng
3. Stroke dài

👉 Nên dùng:

1. Cushion
2. Shock absorber
3. Flow control

để giảm va đập cuối hành trình.

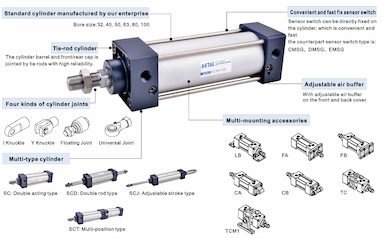

Những lỗi lắp xi lanh khí nén thường gặp

Gá lệch tâm

Hậu quả:

1. Cong ty piston
2. Rò khí
3. Rung mạnh

Không dùng khớp nối phù hợp

👉 Làm:

1. Xi lanh chịu lực ngang
2. Mòn nhanh

Không có bộ lọc khí

Khí bẩn:

1. Làm seal hư rất nhanh

Chỉnh tốc độ quá cao

👉 Gây:

1. Va đập mạnh
2. Tuổi thọ giảm

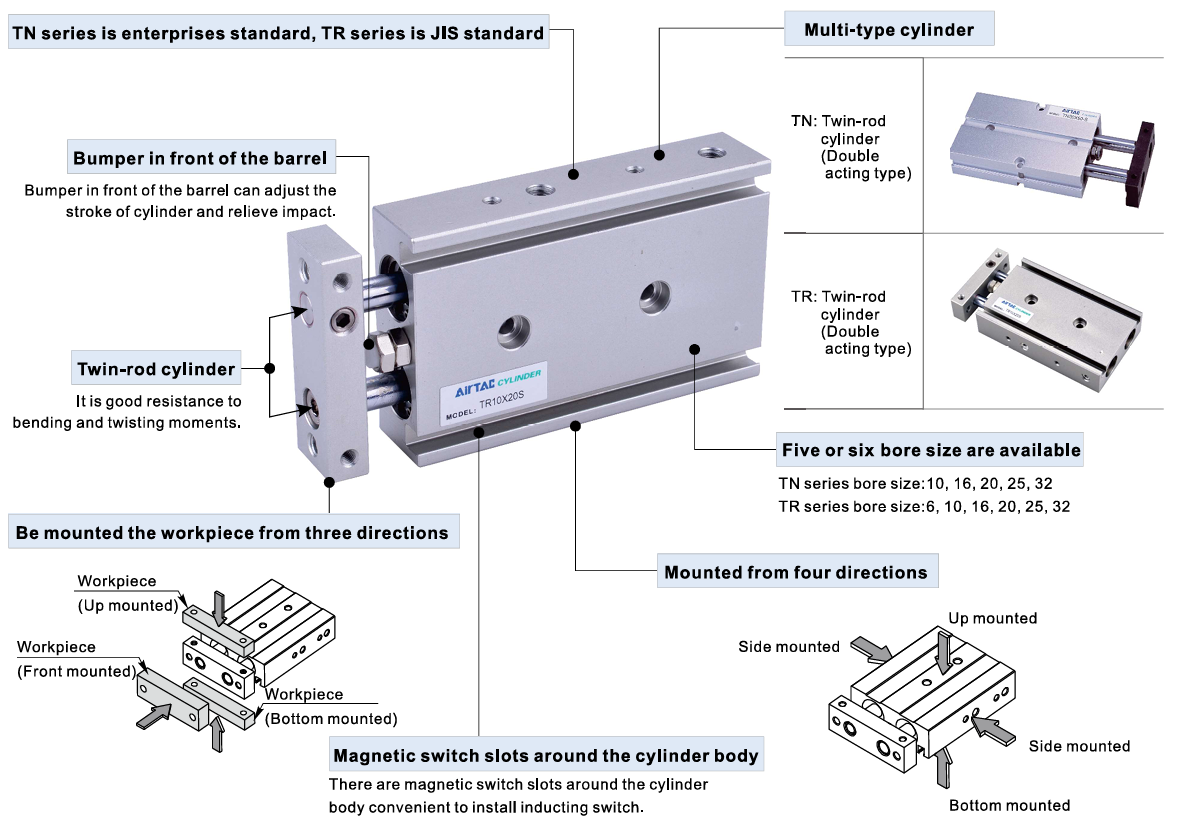

Khi nào nên dùng guided cylinder thay vì xi lanh thường?

Bạn nên dùng guided cylinder nếu:

1. Có tải lệch tâm
2. Cần chống xoay
3. Tốc độ cao
4. Cần độ chính xác lớn

👉 Guided cylinder giúp:

1. Lắp dễ hơn
2. Ổn định hơn
3. Giảm lỗi cơ khí

Checklist lắp xi lanh khí nén đúng cách

Trước khi vận hành, nên kiểm tra:

✅ Xi lanh đúng bore

✅ Stroke phù hợp

✅ Mounting đúng kiểu

✅ Không lệch tâm

✅ Có flow control

✅ Có FRL lọc khí

✅ Ty piston chạy thẳng

✅ Không có tải ngang quá lớn

👉 Checklist này giúp giảm rất nhiều lỗi hệ thống.

Kết luận

Lắp xi lanh khí nén đúng cách giúp:

1. Tăng tuổi thọ hệ thống
2. Giảm rung giật
3. Giảm lỗi cơ khí
4. Tăng độ ổn định vận hành

👉 Khi lắp xi lanh:

1. Luôn chú ý alignment
2. Chọn đúng mounting
3. Chọn đúng stroke
4. Dùng guided cylinder nếu tải lệch tâm

👉 Đây là yếu tố quan trọng giúp hệ thống khí nén hoạt động ổn định và bền hơn.
