Xi Lanh Khí Nén AIRTAC TSAI Series Có Khung Dẫn Hướng Tác Động Kép

Thông số kỹ thuật:

AIRTAC TSAI Series là xi lanh khí nén có khung dẫn hướng tích hợp

AIRTAC TSAI Series là dòng xi lanh khí nén tích hợp khung dẫn hướng (guide frame cylinder), được thiết kế kết hợp giữa xi lanh tiêu chuẩn và cơ cấu dẫn hướng tuyến tính nhằm tăng độ ổn định khi vận hành. Sản phẩm hoạt động theo nguyên lý tác động kép, phù hợp cho các ứng dụng yêu cầu chuyển động thẳng chính xác, chịu tải lệch và chống xoắn hiệu quả trong hệ thống tự động hóa công nghiệp.

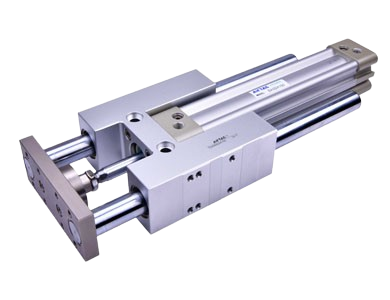

Dựa trên thiết kế thể hiện trong hình ảnh, TSAI Series sử dụng khung dẫn hướng chắc chắn kết hợp với thân xi lanh bằng hợp kim nhôm, giúp piston di chuyển ổn định, hạn chế rung lắc và sai lệch hướng trong suốt hành trình. Cấu trúc dẫn hướng này đặc biệt hiệu quả trong các ứng dụng có tải trọng gắn trực tiếp lên trục piston hoặc khi có lực tác động ngang.

Tùy theo yêu cầu sử dụng, TSAI Series có thể được trang bị bạc trượt (brass bearing) hoặc vòng bi tuyến tính (linear bearing). Bạc trượt phù hợp với các ứng dụng chịu tải hướng tâm và yêu cầu độ cứng vững cao, trong khi vòng bi tuyến tính đáp ứng tốt các ứng dụng đòi hỏi độ chính xác cao, ma sát thấp và khả năng chịu tải lớn.

Xi lanh được trang bị đệm giảm chấn điều chỉnh được, giúp giảm va đập khi piston về cuối hành trình, đảm bảo chuyển động êm ái và kéo dài tuổi thọ của thiết bị. TSAI Series hỗ trợ các đường kính piston từ 32mm đến 100mm, với hành trình tiêu chuẩn lên đến 500mm, đáp ứng đa dạng nhu cầu sử dụng trong công nghiệp.

AIRTAC TSAI Series hoạt động ổn định trong dải áp suất 0.15 ~ 1.0 MPa, nhiệt độ làm việc -20°C đến 70°C, phù hợp với hầu hết môi trường nhà máy. Thiết kế cho phép lắp đặt linh hoạt theo nhiều hướng, đồng thời dễ dàng tích hợp cảm biến hành trình để nâng cao khả năng kiểm soát và tự động hóa.

Đặc điểm nổi bật

1. Xi lanh khí nén tích hợp khung dẫn hướng, chống xoắn và chịu tải lệch hiệu quả
2. Tác động kép, chuyển động ổn định và chính xác
3. Tùy chọn bạc trượt hoặc vòng bi tuyến tính, phù hợp nhiều yêu cầu tải và độ chính xác
4. Khung dẫn hướng cứng vững, hạn chế rung lắc và sai lệch
5. Đệm giảm chấn điều chỉnh được, giảm va đập và tiếng ồn
6. Dải bore phổ biến, từ 32mm đến 100mm

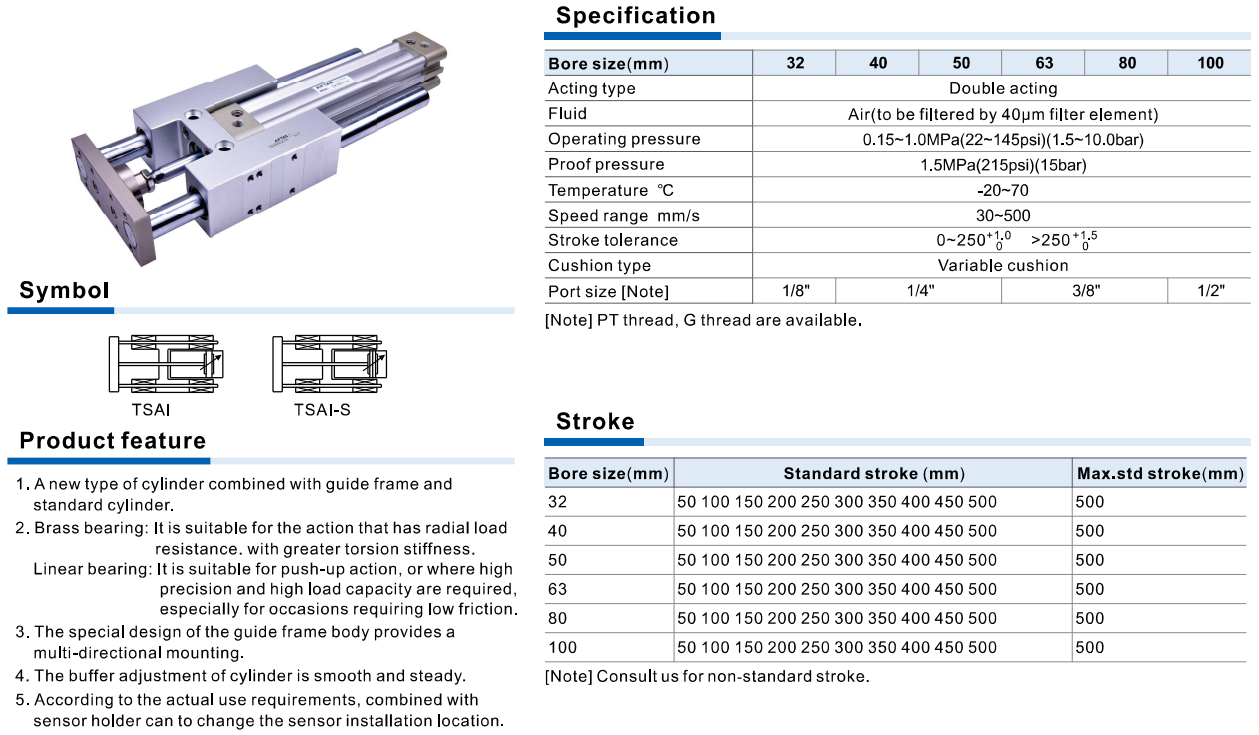

Thông số kỹ thuật chính

1. Dòng sản phẩm: AIRTAC TSAI Series
2. Loại xi lanh: Guided pneumatic cylinder (with guide frame)
3. Kiểu tác động: Tác động kép (Double Acting)
4. Môi chất: Khí nén
5. Áp suất làm việc: 0.15 ~ 1.0 MPa
6. Áp suất chịu đựng: 1.5 MPa
7. Nhiệt độ làm việc: -20 ~ 70°C
8. Đường kính piston: 32 / 40 / 50 / 63 / 80 / 100 mm
9. Hành trình tiêu chuẩn: lên đến 500mm
10. Kích thước cổng khí: 1/8” ~ 1/2”

Ứng dụng

Xi lanh khí nén AIRTAC TSAI Series được sử dụng rộng rãi trong máy ép khí nén, máy gắp – đặt, máy lắp ráp, dây chuyền tự động, robot công nghiệp, thiết bị định vị, và các ứng dụng yêu cầu chuyển động tuyến tính chính xác, chống xoắn và chịu tải cao trong các nhà máy cơ khí, điện – điện tử và sản xuất tự động.
