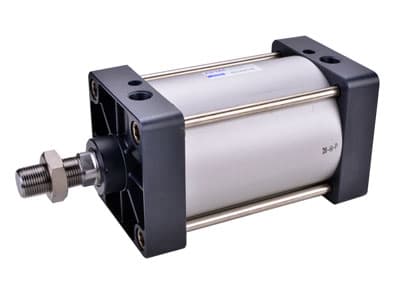

Xi lanh khí nén Airtac SC Series Big Bore (Tie-Rod Cylinder)

Thông số kỹ thuật:

AIRTAC SC Series Big Bore – Xi lanh khí nén tiêu chuẩn dạng ty giằng đường kính lớn

AIRTAC SC Series Big Bore là dòng xi lanh khí nén tiêu chuẩn dạng ty giằng (tie-rod cylinder) với đường kính piston lớn, được thiết kế cho các ứng dụng yêu cầu lực đẩy/kéo mạnh, tải trọng cao và độ ổn định lớn trong hệ thống khí nén công nghiệp. Xi lanh hoạt động theo cơ chế hai chiều (double acting), sử dụng khí nén làm nguồn năng lượng, đảm bảo truyền động mạnh mẽ, chính xác và bền bỉ trong quá trình vận hành liên tục.

SC Series Big Bore có kết cấu bốn thanh ty giằng chắc chắn, giúp thân xi lanh chịu lực tốt, chống biến dạng và tăng độ cứng vững khi làm việc ở áp suất cao. Thân xi lanh được chế tạo từ nhôm hợp kim chất lượng cao, kết hợp với ty piston mạ cứng, giúp giảm ma sát, chống mài mòn và kéo dài tuổi thọ thiết bị trong môi trường làm việc khắc nghiệt.

Dựa trên thiết kế thể hiện trong hình ảnh, xi lanh được trang bị giảm chấn điều chỉnh ở hai đầu hành trình, giúp chuyển động của piston diễn ra êm ái, hạn chế va đập và giảm tiếng ồn khi về cuối hành trình. SC Series Big Bore hỗ trợ nhiều kích thước đường kính piston lớn (125, 160, 200, 250 mm) cùng với dải hành trình tiêu chuẩn dài, phù hợp cho các ứng dụng tải nặng và không gian lắp đặt đa dạng.

Đặc điểm nổi bật

1. • Xi lanh khí nén tiêu chuẩn dạng ty giằng (tie-rod)
2. • Hoạt động hai chiều (double acting), lực đẩy/kéo mạnh và ổn định
3. • Đường kính piston lớn, đáp ứng các ứng dụng tải nặng
4. • Kết cấu chắc chắn với bốn thanh ty giằng, độ bền cao
5. • Giảm chấn điều chỉnh, vận hành êm, hạn chế va đập
6. • Nhiều kích thước piston và hành trình dài để lựa chọn
7. • Hỗ trợ đa dạng kiểu lắp đặt, dễ tích hợp vào hệ thống

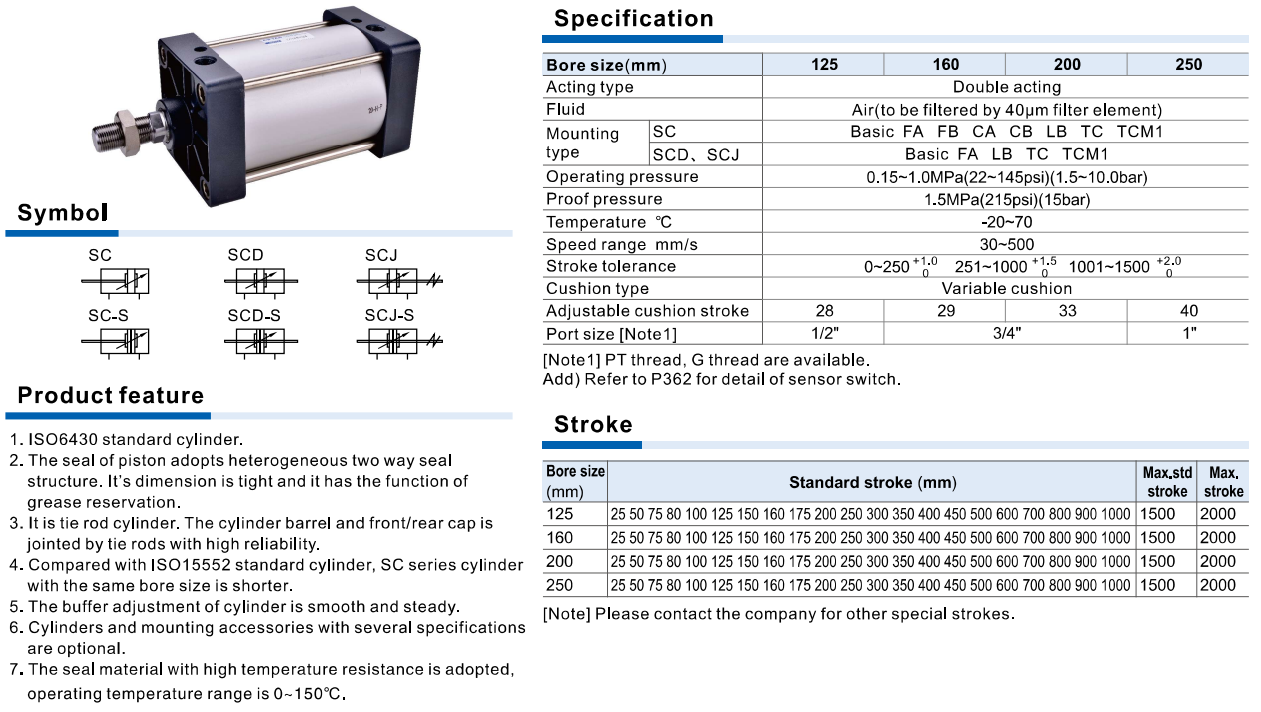

Thông số kỹ thuật chính

1. • Dòng sản phẩm: AIRTAC SC Series Big Bore
2. • Loại xi lanh: Tie-rod pneumatic cylinder
3. • Môi chất: Khí nén (Air, lọc qua phần tử lọc 40 µm)
4. • Kiểu hoạt động: Double acting
5. • Đường kính piston: 125, 160, 200, 250 mm
6. • Dải áp suất làm việc: 0.15 ~ 1.0 MPa (22 ~ 145 psi)
7. • Áp suất chịu đựng: 1.5 MPa (215 psi / 15 bar)
8. • Tốc độ làm việc: 30 ~ 500 mm/s
9. • Nhiệt độ làm việc: -20 ~ 70°C
10. • Kiểu giảm chấn: Giảm chấn điều chỉnh (Variable cushion)
11. • Kích thước cổng khí: 1/2", 3/4", 1"
12. • Kiểu ren: PT hoặc G thread

Hành trình (Stroke)

SC Series Big Bore hỗ trợ dải hành trình tiêu chuẩn rộng, đáp ứng linh hoạt nhiều nhu cầu sử dụng:

1. • Hành trình tiêu chuẩn: 25 ~ 1000 mm
2. • Hành trình tiêu chuẩn tối đa: 1500 mm
3. • Hành trình tối đa: 2000 mm

(Các hành trình đặc biệt khác có thể đặt theo yêu cầu)

Ứng dụng

1. • Hệ thống tự động hóa công nghiệp tải nặng
2. • Máy ép, máy nâng hạ, thiết bị cơ khí cỡ lớn
3. • Dây chuyền sản xuất và băng tải công suất lớn
4. • Máy đóng gói, máy chế biến công nghiệp
5. • Các hệ thống truyền động khí nén trong nhà máy sản xuất
