/ Xi Lanh Khí Nén Có Khóa BSAI / BSAID Series – Cylinder Lock Hai Chiều, Giữ Vị Trí Tĩnh Lực Cao 600–8600N
Xi Lanh Khí Nén Có Khóa BSAI / BSAID Series – Cylinder Lock Hai Chiều, Giữ Vị Trí Tĩnh Lực Cao 600–8600N
Giá:Contact Jade M-Tech
Danh mục: Xi lanh khí nén Airtac tiêu chuẩn
Mã sản phẩm: BSAI / BSAID
Xi Lanh Khí Nén Có Khóa BSAI / BSAID Series là xi lanh khí nén có cơ cấu khóa tích hợp (enclasp lock cylinder), cho phép giữ cố định ty piston ở bất kỳ vị trí nào trong hành trình. Thiết kế khóa hai chiều giúp khóa ổn định khi ty tiến hoặc lùi, đảm bảo an toàn cho hệ thống nâng hạ và tải trọng thẳng đứng. Dải đường kính 32–125mm, lực giữ tĩnh lên đến 8600N, áp suất làm việc 0.15–0.7MPa, phù hợp cho hệ thống tự động hóa, máy đóng gói, máy nâng và cơ cấu giữ tải yêu cầu độ an toàn cao.
BSAI / BSAID Series Models & Sizes:
- Xi Lanh Khí Nén Có Khóa BSAI / BSAID
- BSAI-32X25
- BSAI-32X50
- BSAI-32X75
- BSAI-32X100
- BSAI-32X125
- BSAI-32X150
- BSAI-32X200
- BSAI-32X250
- BSAI-32X300
- BSAI-32X400
- BSAI-32X500
- BSAI-40X25
- BSAI-40X50
- BSAI-40X75
- BSAI-40X100
- BSAI-40X125
- BSAI-40X150
- BSAI-40X200
- BSAI-40X300
- BSAI-40X400
- BSAI-40X500
- BSAI-50X25
- BSAI-50X50
- BSAI-50X75
- BSAI-50X100
- BSAI-50X125
- BSAI-50X150
- BSAI-50X200
- BSAI-50X300
- BSAI-50X400
- BSAI-50X500
- BSAI-50X700
- BSAI-50X1000
- BSAI-63X25
- BSAI-63X50
- BSAI-63X75
- BSAI-63X100
- BSAI-63X125
- BSAI-63X150
- BSAI-63X200
- BSAI-63X300
- BSAI-63X400
- BSAI-63X500
- BSAI-63X700
- BSAI-63X1000
- BSAI-80X25
- BSAI-80X50
- BSAI-80X75
- BSAI-80X100
- BSAI-80X125
- BSAI-80X150
- BSAI-80X200
- BSAI-80X300
- BSAI-80X400
- BSAI-80X500
- BSAI-80X700
- BSAI-80X1000
- BSAI-100X25
- BSAI-100X50
- BSAI-100X75
- BSAI-100X100
- BSAI-100X125
- BSAI-100X150
- BSAI-100X200
- BSAI-100X300
- BSAI-100X400
- BSAI-100X500
- BSAI-100X700
- BSAI-100X1000
- BSAI-125X25
- BSAI-125X50
- BSAI-125X75
- BSAI-125X100
- BSAI-125X125
- BSAI-125X150
- BSAI-125X200
- BSAI-125X300
- BSAI-125X400
- BSAI-125X500
- BSAI-125X700
- BSAI-125X1000
- BSAID-32X25
- BSAID-32X50
- BSAID-32X75
- BSAID-32X100
- BSAID-32X125
- BSAID-32X150
- BSAID-32X200
- BSAID-32X300
- BSAID-32X400
- BSAID-32X500
- BSAID-40X25
- BSAID-40X50
- BSAID-40X75
- BSAID-40X100
- BSAID-40X125
- BSAID-40X150
- BSAID-40X200
- BSAID-40X300
- BSAID-40X400
- BSAID-40X500
- BSAID-50X25
- BSAID-50X50
- BSAID-50X75
- BSAID-50X100
- BSAID-50X125
- BSAID-50X150
- BSAID-50X200
- BSAID-50X300
- BSAID-50X400
- BSAID-50X500
- BSAID-50X700
- BSAID-50X1000
- BSAID-63X25
- BSAID-63X50
- BSAID-63X75
- BSAID-63X100
- BSAID-63X125
- BSAID-63X150
- BSAID-63X200
- BSAID-63X300
- BSAID-63X400
- BSAID-63X500
- BSAID-63X700
- BSAID-63X1000
- BSAID-80X25
- BSAID-80X50
- BSAID-80X75
- BSAID-80X100
- BSAID-80X125
- BSAID-80X150
- BSAID-80X200
- BSAID-80X300
- BSAID-80X400
- BSAID-80X500
- BSAID-80X700
- BSAID-80X1000
- BSAID-100X25
- BSAID-100X50
- BSAID-100X75
- BSAID-100X100
- BSAID-100X125
- BSAID-100X150
- BSAID-100X200
- BSAID-100X300
- BSAID-100X400
- BSAID-100X500
- BSAID-100X700
- BSAID-100X1000
- BSAID-125X25
- BSAID-125X50
- BSAID-125X75
- BSAID-125X100
- BSAID-125X125
- BSAID-125X150
- BSAID-125X200
- BSAID-125X300
- BSAID-125X400
- BSAID-125X500
- BSAID-125X700
- BSAID-125X1000
- xi lanh khí nén có khóa
- xi lanh giữ tải
- xi lanh khóa hai chiều
- xi lanh nâng thẳng đứng
- xi lanh an toàn công nghiệp
Xem thêm
Links Download File thiết kế:
Other fileFile RARFile PDF** Nếu bạn đang dùng trình duyệt Google Chrome vui lòng copy link download paste ra tab mới để download file 3D (Để được support vui lòng liên hệ hotline: +84 935 136 236)
Mô tả sản phẩm

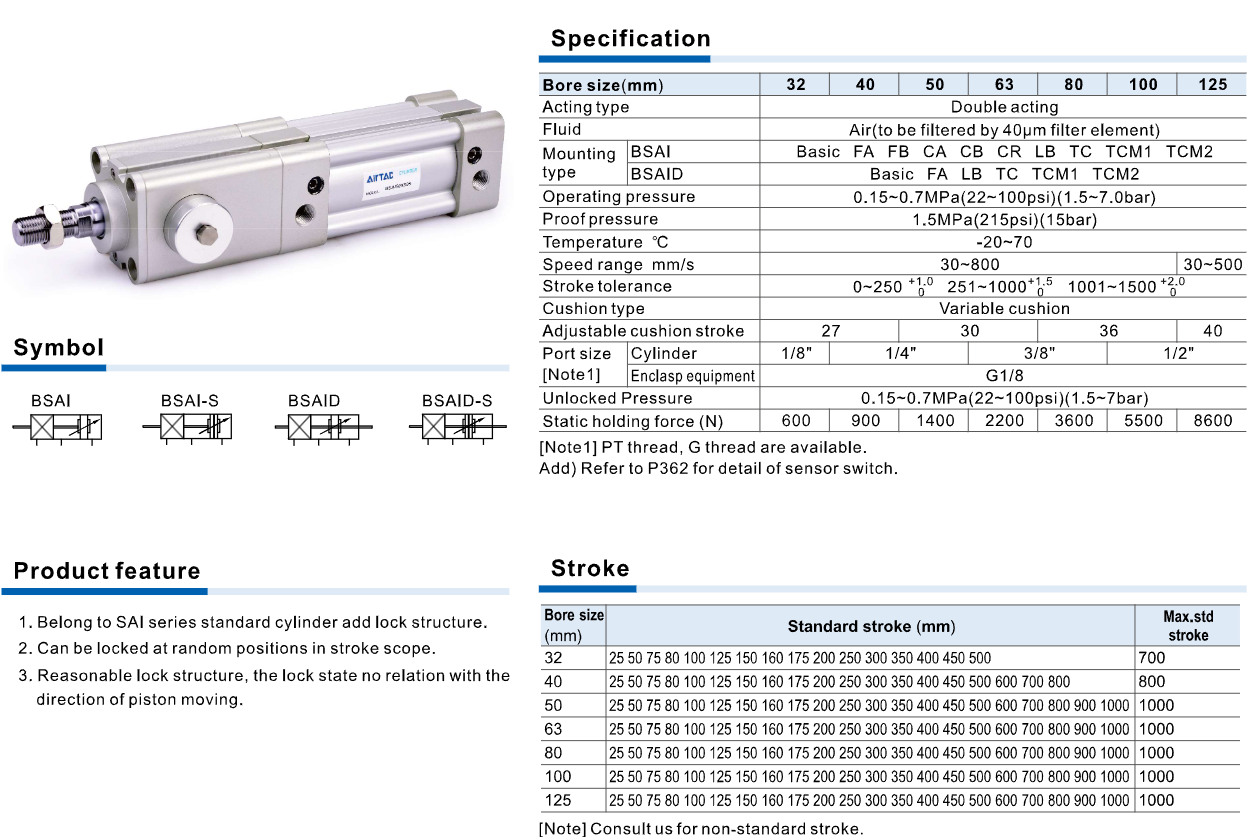

Thông sô kỹ thuật Xi Lanh Khí Nén Có Khóa BSAI / BSAID:
1. Khái niệm sản phẩm Xi Lanh Khí Nén Có Khóa BSAI / BSAID
- BSAI / BSAID Series là dòng xi lanh khí nén tiêu chuẩn được tích hợp cơ cấu khóa ty piston (Rod Lock), cho phép giữ cố định vị trí piston trong toàn bộ hành trình làm việc.
- Cơ cấu khóa giúp duy trì vị trí khi mất áp suất khí, tăng độ an toàn cho hệ thống tự động hóa và cơ cấu nâng hạ.
- Phù hợp cho các ứng dụng yêu cầu giữ tải tĩnh, chống rơi và định vị chính xác.
2. Tính năng & đặc điểm Xi Lanh Khí Nén Có Khóa BSAI / BSAID
- Cơ cấu khóa hai chiều (Bidirectional lock): khóa ổn định khi ty piston tiến hoặc lùi.
- Bộ khóa sử dụng lò xo và cơ cấu kẹp giúp trạng thái khóa ổn định và phản hồi nhanh.
- Hỗ trợ hai chế độ mở khóa: mở bằng áp suất khí và mở thủ công bằng vít.
- Thiết kế cụm khóa nhỏ gọn giúp tiết kiệm không gian lắp đặt.
- Thân xi lanh sử dụng cấu trúc tương thích series SAI, dễ thay thế và lắp đặt.
- Có hai phiên bản:
- BSAI: xi lanh khóa tiêu chuẩn.
- BSAID: xi lanh khóa dạng ty đôi tăng độ ổn định.
- Cho phép khóa tại nhiều vị trí bất kỳ trong hành trình.
3. Thông số kỹ thuật Xi Lanh Khí Nén Có Khóa BSAI / BSAID
- Kiểu hoạt động: Double acting
- Môi chất: Khí nén (lọc qua phần tử 40µm)
- Áp suất làm việc: 0.15 ~ 0.7 MPa (1.5 ~ 7 bar)
- Áp suất chịu đựng: 1.5 MPa (15 bar)
- Nhiệt độ làm việc: -20°C ~ 70°C
- Tốc độ làm việc: 30 ~ 800 mm/s (tùy kích thước)
- Kiểu giảm chấn: Variable cushion (đệm khí điều chỉnh)
- Đường kính piston: 32, 40, 50, 63, 80, 100, 125 mm
- Lực giữ tĩnh: 600 ~ 8600 N
- Kiểu ren: PT hoặc G thread
- Nhiều kiểu lắp đặt: FA, FB, CA, CB, LB, TC, TCM1, TCM2
4. Ưu điểm của sản phẩm Xi Lanh Khí Nén Có Khóa BSAI / BSAID
- Giữ tải an toàn khi mất nguồn khí nén.
- Ngăn hiện tượng rơi tải trong hệ thống nâng thẳng đứng.
- Độ ổn định cao nhờ cơ cấu khóa cơ khí.
- Tăng độ an toàn vận hành cho dây chuyền tự động.
- Dễ bảo trì và thay thế nhờ thiết kế theo tiêu chuẩn SAI.
- Hoạt động ổn định trong môi trường công nghiệp liên tục.
5. Ứng dụng Xi Lanh Khí Nén Có Khóa BSAI / BSAID
- Hệ thống nâng hạ theo phương thẳng đứng
- Máy đóng gói và máy tự động hóa
- Thiết bị kẹp giữ và định vị sản phẩm
- Robot công nghiệp và cơ cấu pick & place
- Dây chuyền sản xuất yêu cầu giữ vị trí chính xác
