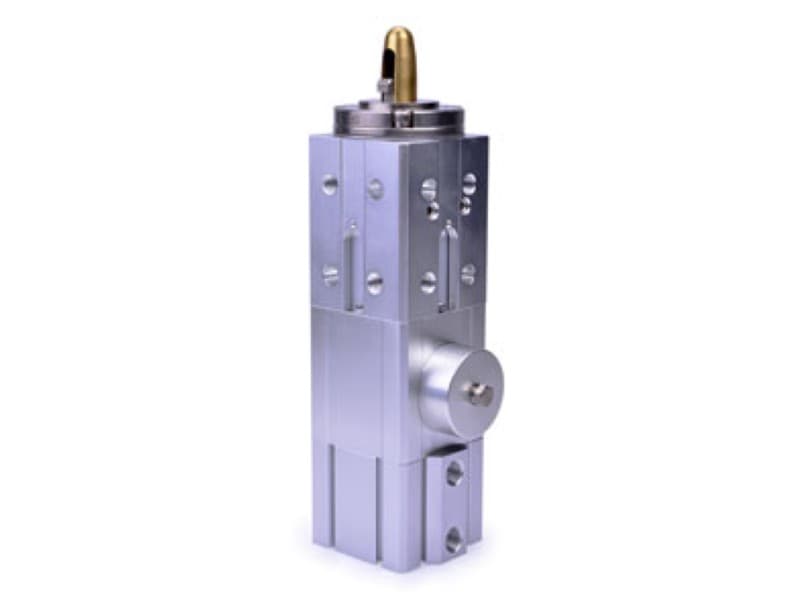

Xi lanh kẹp chốt khí nén BAQK Series (Lock Type) – Kẹp khóa an toàn, lực giữ mạnh, độ chính xác cao
Xi lanh kẹp chốt khí nén BAQK Series (Lock Type) là thiết bị kẹp định vị có cơ chế khóa an toàn, giúp giữ chặt chi tiết ngay cả khi mất áp suất khí. Sản phẩm hoạt động với cơ chế tác động kép, lực giữ lên đến 1400N, đảm bảo độ ổn định và an toàn cao trong quá trình vận hành. Thiết kế theo tiêu chuẩn JIS, tích hợp rãnh cảm biến, bộ gạt kim loại chống bụi và khả năng lắp đặt linh hoạt, BAQK Series là giải pháp lý tưởng cho các ứng dụng yêu cầu định vị chính xác và giữ cố định tuyệt đối trong hệ thống tự động hóa công nghiệp.
- Xi lanh kẹp chốt khí nén BAQK Series
- BAQK Series
- BAQK50
- BAQK50-S
- BAQK50-A
- BAQK50-B
- BAQK50-C
- BAQK50-D
- BAQK50-SA
- BAQK50-SB
- BAQK50-SC
- BAQK50-SD
- BAQK50-SA-14D×290
- BAQK50-SA-15D×290
- BAQK50-SA-17D×340
- BAQK50-SA-19D×340
- BAQK50-SA-24D×340
- BAQK50-SB-14D×310
- BAQK50-SB-15D×310
- BAQK50-SC-17D×360
- BAQK50-SD-19D×360
- BAQK50-SD-24D×360
- xi lanh kẹp chốt có khóa
- xi lanh pin khí nén khóa
- kẹp định vị có khóa
- xi lanh kẹp an toàn
- pin clamp cylinder khóa
Links Download File thiết kế:
Other fileFile RARFile PDFMô tả sản phẩm
Thông số kỹ thuật Xi lanh kẹp chốt khí nén BAQK Series
Xi lanh kẹp chốt khí nén BAQK Series (Lock Type) là thiết bị kẹp định vị có cơ chế khóa an toàn chuyên dùng trong các hệ thống tự động hóa công nghiệp. Sản phẩm không chỉ thực hiện chức năng kẹp và định vị chính xác mà còn có khả năng giữ chặt chi tiết ngay cả khi mất áp suất khí, đảm bảo an toàn tuyệt đối trong quá trình vận hành.
Đặc điểm và tính năng nổi bật
- Tích hợp cơ chế khóa cơ khí (lock type) giúp giữ chi tiết ổn định khi mất khí
- Thiết kế theo tiêu chuẩn JIS, đảm bảo độ chính xác và độ bền cao
- Lực giữ mạnh lên đến 1400N, phù hợp với các ứng dụng yêu cầu độ chắc chắn cao
- Cơ cấu chốt (pin clamp) giúp định vị chính xác và lặp lại ổn định
- Trang bị gạt kim loại (rod wiper) giúp loại bỏ bụi bẩn, tăng tuổi thọ thiết bị
- Có rãnh gắn cảm biến, dễ dàng tích hợp vào hệ thống tự động hóa
- Lắp đặt linh hoạt trên nhiều bề mặt, hỗ trợ nhiều hướng tay kẹp (0° / 90° / 180° / 270°)
- Có thể điều chỉnh hành trình bằng shim, tăng tính linh hoạt khi sử dụng

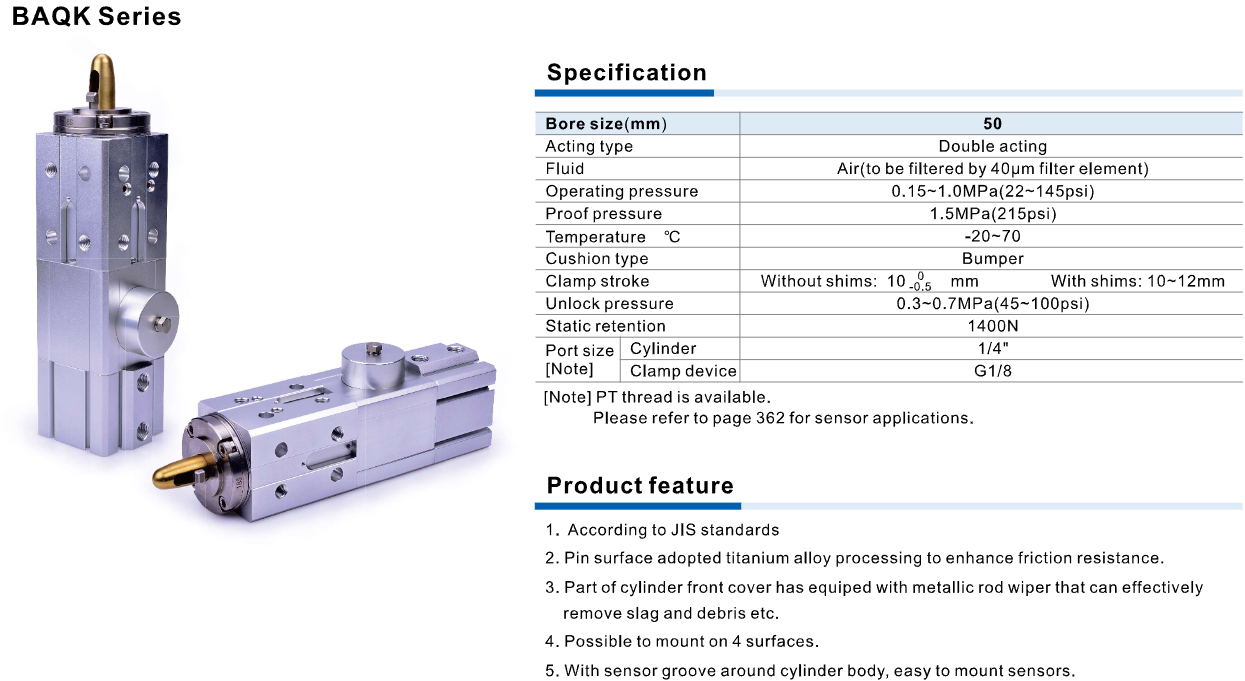

Thông số kỹ thuật chính
- Model: BAQK50
- Đường kính xi lanh: 50 mm
- Kiểu hoạt động: Double acting
- Áp suất làm việc: 0.15 ~ 1.0 MPa
- Áp suất chịu đựng: 1.5 MPa
- Nhiệt độ hoạt động: -20 ~ 70°C
- Hành trình kẹp: 10 mm (có thể điều chỉnh 10–12 mm bằng shim)
- Áp suất mở khóa: 0.3 ~ 0.7 MPa
- Lực giữ tĩnh: 1400N
- Kiểu giảm chấn: Bumper
- Môi chất: Khí nén (lọc 40µm)
- Kích thước cổng: 1/4” (xi lanh), G1/8 (thiết bị kẹp)
- Tùy chọn từ tính: Có (S: có nam châm)
Ưu điểm của sản phẩm
- An toàn vượt trội nhờ cơ chế khóa giữ khi mất áp
- Độ chính xác cao, đảm bảo định vị ổn định
- Hoạt động bền bỉ trong môi trường công nghiệp khắc nghiệt
- Linh hoạt trong lắp đặt và cấu hình
- Tích hợp cảm biến giúp tăng hiệu quả tự động hóa
Ứng dụng
- Hệ thống định vị chi tiết trong dây chuyền sản xuất tự động
- Jig gá kẹp trong gia công cơ khí chính xác
- Ngành ô tô, điện tử, khuôn mẫu
- Robot công nghiệp và hệ thống tự động hóa
- Máy lắp ráp, kiểm tra và đóng gói yêu cầu độ an toàn cao
