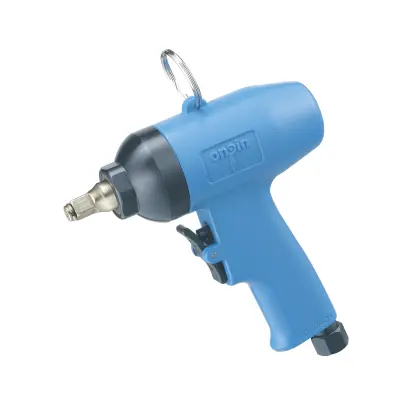

Súng Siết Ốc Khí Nén Onpin OP-605D4 ISO 11148-6 - Lực Siết Max 300Nm, 9500rpm

Giá:Contact Jade M-Tech

Danh mục: Cờ lê khí

Mã sản phẩm: OP-605D4

Súng siết ốc khí nén Onpin OP-605D4 (đầu 1/2") và OP-605D3 (đầu 3/8") là thiết bị siết bu-lông M12 chuyên dụng cho các dây chuyền lắp ráp công nghiệp và xưởng dịch vụ ô tô. Sản phẩm được sản xuất theo tiêu chuẩn EN ISO 11148-6:2012 và Machinery Directive 2006/42/EC, đạt tốc độ không tải 9500 rpm, lực siết tối đa 300 Nm và độ ồn cực thấp 82 dB(A) ở áp suất vận hành 90 psi (6.2 bar). Thiết bị có thiết kế gọn nhẹ với chiều dài 155 mm, trọng lượng 1.42 kg, được trang bị vỏ chứa dầu bôi trơn phía trước, công tắc bập bênh đảo chiều một tay, cổng xả khí đáy và vòng treo kết nối palăng cân bằng.

OP-605D4 Series Models & Sizes:

605D4
605D3
OP-605D4
OP-605D3
01-104-01
02-200-06
02-201-05
02-203-03
03-300-02
03-700-04
04-700-03
04-702-04
04-702-08
09-702-04
12-701-06
13-401-01
13-700-09
14-701-01
15-702-01
15-702-04
17-704-01
20-702-01
25-702-12
26-501-02
31-703-01
35-706-06
36-503-13
37-503-05
38-504-04
39-504-02
41-704-01
42-703-02
51-102-09
51-402-00
51-503-05
70-609-07
74-707-05
75-605-01
súng siết ốc khí nén onpin
súng bắn bu lông bằng hơi 1/2 inch
súng vặn bu lông onpin op 605d4
thiết bị khí nén đài loan onpin
máy siết bu lông m12 bằng hơi

Xem thêm

Links Download File thiết kế:

File PDF

** Nếu bạn đang dùng trình duyệt Google Chrome vui lòng copy link download paste ra tab mới để download file 3D (Để được support vui lòng liên hệ hotline: +84 935 136 236)

Mô tả sản phẩm

Thông số kỹ thuật Súng Siết Ốc Khí Nén Onpin OP-605D4:

Đặc điểm nổi bật của Onpin OP-605D4 / OP-605D3

Vỏ chứa dầu bôi trơn phía trước (Oil-filled front housing): Giúp bôi trơn liên tục bộ phận đập cơ khí, kéo dài tuổi thọ vận hành thiết bị.
Công tắc bập bênh (Rocker switch): Cho phép thao tác chuyển đổi chiều tiến/lùi dễ dàng chỉ bằng một tay.
Hiệu suất vận hành vượt trội: Đạt tốc độ cao, mô-men xoắn lớn nhưng duy trì mức độ ồn thấp chỉ 82 dB(A).
Cửa xả khí ở đáy (Bottom exhaust design): Hướng luồng khí thải xuống phía dưới, không gây cản trở hoặc làm ảnh hưởng người vận hành.
Móc treo định vị (Hanging ring): Tích hợp sẵn vòng treo tương thích hoàn hảo khi sử dụng kết hợp với palăng cân bằng (spring balancers).

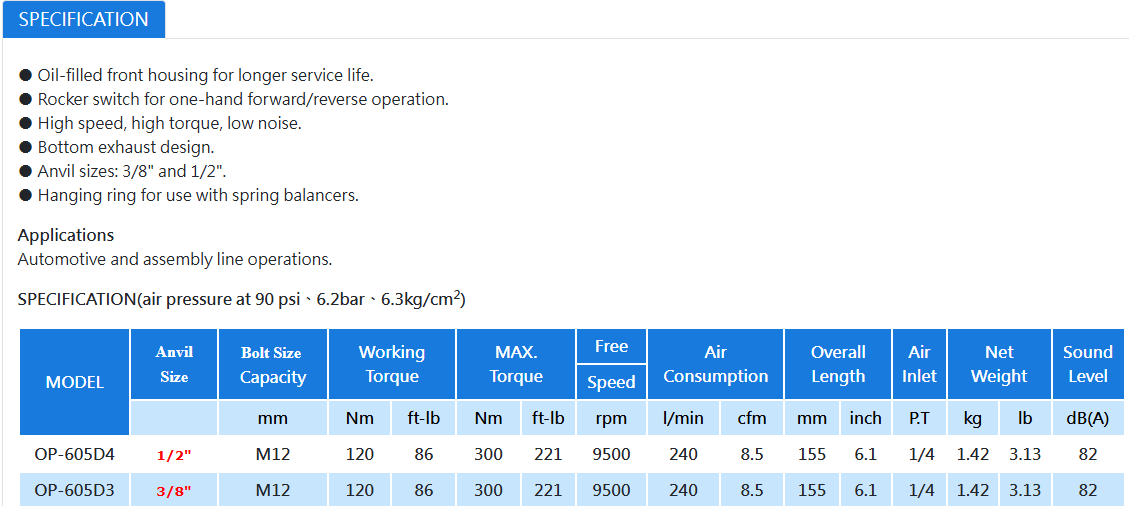

Thông số kỹ thuật chi tiết Onpin OP-605D4 / OP-605D3

Đầu lắp khẩu (Anvil Size): 1/2" đối với mã OP-605D4 và 3/8" đối với mã OP-605D3
Khả năng vặn bu-lông (Bolt Size Capacity): M12
Lực siết làm việc (Working Torque): 120 Nm (86 ft-lb)
Lực siết tối đa (MAX. Torque): 300 Nm (221 ft-lb)
Tốc độ không tải (Free Speed): 9500 rpm
Lượng khí tiêu thụ (Air Consumption): 240 l/min (8.5 cfm)
Chiều dài tổng thể (Overall Length): 155 mm (6.1 inch)
Kích thước cổng khí vào (Air Inlet): 1/4" P.T
Trọng lượng thuần (Net Weight): 1.42 kg (3.13 lb)
Độ ồn (Sound Level): 82 dB(A)
Áp suất khí vận hành tiêu chuẩn: 90 psi (6.2 bar / 6.3 kg/cm²)
Tiêu chuẩn tuân thủ: Machinery Directive 2006/42/EC, EN ISO 11148-6:2012

Ứng dụng của Onpin OP-605D4 / OP-605D3 trong công nghiệp

Ngành ô tô (Automotive operations): Sử dụng tại các xưởng sửa chữa, bảo dưỡng gầm, động cơ và linh kiện cơ khí ô tô.
Dây chuyền lắp ráp (Assembly line operations): Ứng dụng trong dây chuyền sản xuất máy móc, thiết bị công nghiệp đòi hỏi thao tác liên tục và độ chính xác cao.
