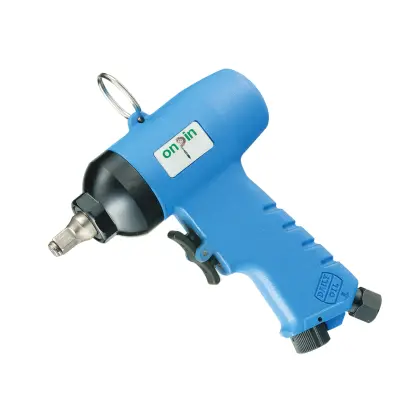

Súng Siết Ốc Khí Nén Onpin OP-601D / OP-601DB ISO 11148-6 - Lực Siết Max 270Nm, 8500rpm

Giá:Contact Jade M-Tech

Danh mục: Cờ lê khí

Mã sản phẩm: OP-601D

Súng siết ốc khí nén Onpin OP-601D (đầu 1/2") và OP-601DB (đầu 3/8") là thiết bị siết bu-lông chuyên dụng cho dây chuyền lắp ráp công nghiệp và xưởng dịch vụ ô tô. Sản phẩm sản xuất đạt tiêu chuẩn EN ISO 11148-6:2012 và Machinery Directive 2006/42/EC, đáp ứng khả năng vặn bu-lông M12 với lực siết tối đa 270 Nm, tốc độ không tải 8500 rpm tại áp suất vận hành 90 psi (6.2 bar). Thiết bị có tổng chiều dài 155 mm, trọng lượng 1.54 kg, được trang bị vỏ chứa dầu bôi trơn phía trước, công tắc bập bênh đảo chiều một tay, núm chỉnh khí 4 vị trí ở đáy, cửa xả khí bên hông và vòng treo kết nối palăng cân bằng.

OP-601D Series Models & Sizes:

601D
601DB
OP-601D
OP-601DB
01-104-01
02-200-06
02-201-05
02-203-03
03-300-02
03-700-04
04-700-03
04-702-04
04-702-08
05-702-04
06-701-09
06-701-21
12-701-08
13-101-01
13-401-01
13-700-00
13-700-09
14-701-01
15-702-04
17-704-01
20-702-01
25-702-12
31-703-01
35-706-05
36-503-13
37-503-05
38-504-04
39-504-02
41-704-01
42-703-02
45-704-01
51-102-00
51-102-09
51-503-05
74-707-05
75-605-01
79-609-04
súng siết ốc khí nén onpin
súng bắn bu lông bằng hơi 1/2 inch
súng vặn bu lông onpin op 601d
thiết bị khí nén đài loan onpin
máy siết bu lông m12 bằng hơi

Xem thêm

Links Download File thiết kế:

File PDF

** Nếu bạn đang dùng trình duyệt Google Chrome vui lòng copy link download paste ra tab mới để download file 3D (Để được support vui lòng liên hệ hotline: +84 935 136 236)

Mô tả sản phẩm

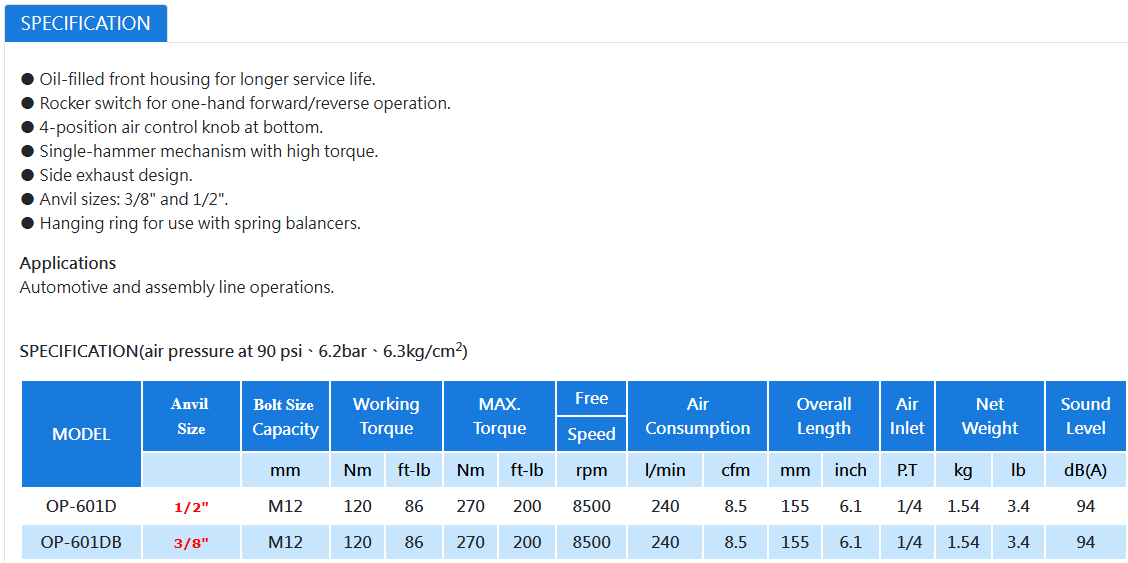

Thông số kỹ thuật Súng Siết Ốc Khí Nén Onpin OP-601D:

Đặc điểm nổi bật của Onpin OP-601D / OP-601DB

Vỏ chứa dầu bôi trơn phía trước (Oil-filled front housing): Giúp bôi trơn liên tục bộ phận búa đập, kéo dài tuổi thọ vận hành thiết bị.

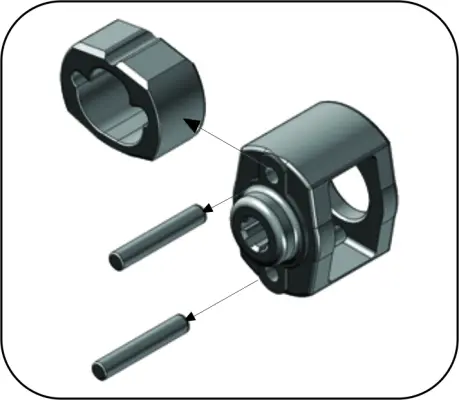

Cơ cấu búa đơn mô-men xoắn cao (Single-hammer mechanism): Mang lại lực đập mạnh mẽ trong một kích thước nhỏ gọn.
Công tắc bập bênh (Rocker switch): Cho phép thao tác chuyển đổi chiều tiến/lùi linh hoạt chỉ bằng một tay.
Núm điều chỉnh khí 4 vị trí (4-position air control knob): Được bố trí ở phần đáy giúp kiểm soát lưu lượng khí nén chính xác.
Cửa xả khí bên hông (Side exhaust design): Dẫn luồng khí thải ra xa khu vực làm việc của kỹ thuật viên.
Móc treo định vị (Hanging ring): Tích hợp sẵn để kết hợp thuận tiện với palăng cân bằng (spring balancers).

Thông số kỹ thuật chi tiết Onpin OP-601D / OP-601DB

Đầu lắp khẩu (Anvil Size): 1/2" đối với mã OP-601D và 3/8" đối với mã OP-601DB
Khả năng vặn bu-lông (Bolt Size Capacity): M12
Lực siết làm việc (Working Torque): 120 Nm (86 ft-lb)
Lực siết tối đa (MAX. Torque): 270 Nm (200 ft-lb)
Tốc độ không tải (Free Speed): 8500 rpm
Lượng khí tiêu thụ (Air Consumption): 240 l/min (8.5 cfm)
Chiều dài tổng thể (Overall Length): 155 mm (6.1 inch)
Kích thước cổng khí vào (Air Inlet): 1/4" P.T
Trọng lượng thuần (Net Weight): 1.54 kg (3.4 lb)
Độ ồn (Sound Level): 94 dB(A)
Áp suất khí vận hành tiêu chuẩn: 90 psi (6.2 bar / 6.3 kg/cm²)
Tiêu chuẩn sản xuất: Machinery Directive 2006/42/EC, EN ISO 11148-6:2012

Ứng dụng của Onpin OP-601D / OP-601DB trong công nghiệp

Ngành ô tô (Automotive operations): Sử dụng trong các xưởng sửa chữa, bảo dưỡng gầm, động cơ và linh kiện xe cơ giới.
Dây chuyền lắp ráp (Assembly line operations): Ứng dụng trong các nhà máy sản xuất, lắp ráp thiết bị máy móc và linh kiện cơ khí.
