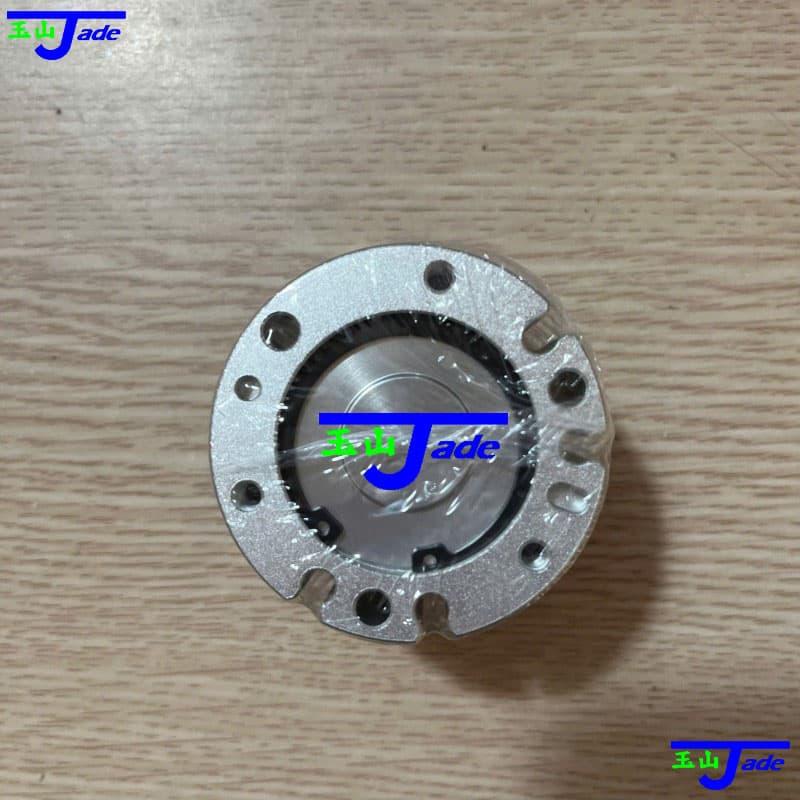

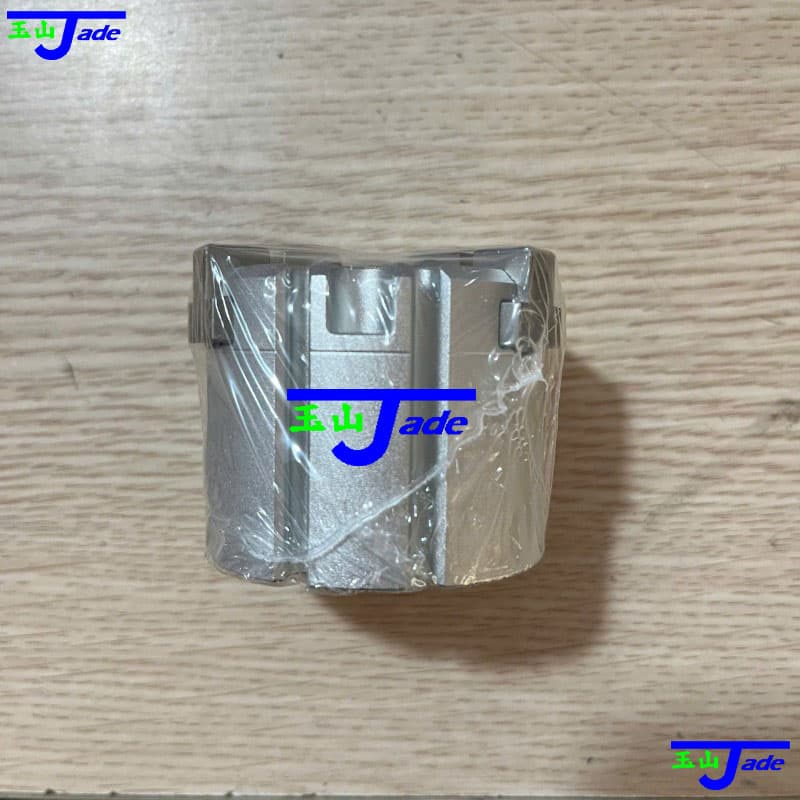

Kẹp Khí Nén AIRTAC HFC Series, Kẹp Song Song Đóng Mở, Tay Gắp 2 3 4 Ngón Cho Robot Công Nghiệp

Thông số kỹ thuật Kẹp Khí Nén AIRTAC HFC:

1. Khái niệm về sản phẩm Kẹp Khí Nén AIRTAC HFC:

Kẹp khí nén AIRTAC HFC Series là dòng kẹp song song đóng/mở (Parallel Open/Close Air Gripper) chuyên dùng trong hệ thống tự động hóa và robot công nghiệp.

Sản phẩm hoạt động theo cơ chế double acting (tác động kép), sử dụng khí nén để điều khiển chuyển động đóng – mở của ngàm kẹp. Dòng HFC nổi bật với thiết kế thân tròn chắc chắn, lực kẹp lớn và độ chính xác cao, phù hợp cho các ứng dụng gắp – giữ – định vị chi tiết trong dây chuyền sản xuất tự động.

HFC Series gồm 3 cấu hình ngón kẹp:

1. HFCI – 2 ngón (I Type)
2. HFCY – 3 ngón (Y Type)
3. HFCX – 4 ngón (X Type)

2. Đặc điểm và tính năng nổi bật Kẹp Khí Nén AIRTAC HFC:

1. Thiết kế khối đồng nhất (Uniform Block Construction)
2. → Tăng độ bền kết cấu và gia tăng lực kẹp so với thiết kế thông thường.
3. Cơ cấu đóng/mở song song chính xác
4. → Đảm bảo chuyển động ổn định và đồng đều giữa các ngón kẹp.
5. Bộ giảm chấn tích hợp (Bumper Design)
6. → Giảm tiếng va đập kim loại, hạn chế rung động và tăng tuổi thọ piston.
7. Lỗ định vị dưới đáy (Positioning Hole)
8. → Tăng độ chính xác khi lắp đặt lặp lại nhiều lần.
9. Rãnh lắp cảm biến từ dạng tròn (Round Magnetic Switch Slot)
10. → Tương thích công tắc từ CMSH, DMSH, EMSH.
11. 2 cổng khí riêng biệt (Closed Port / Opened Port)
12. → Dễ dàng kết nối hệ thống khí nén.
13. 2 kiểu lắp đặt linh hoạt
14. Lắp đuôi (Thread hole – Tail installation)
15. Lắp mặt trước (Thru hole – Front installation)

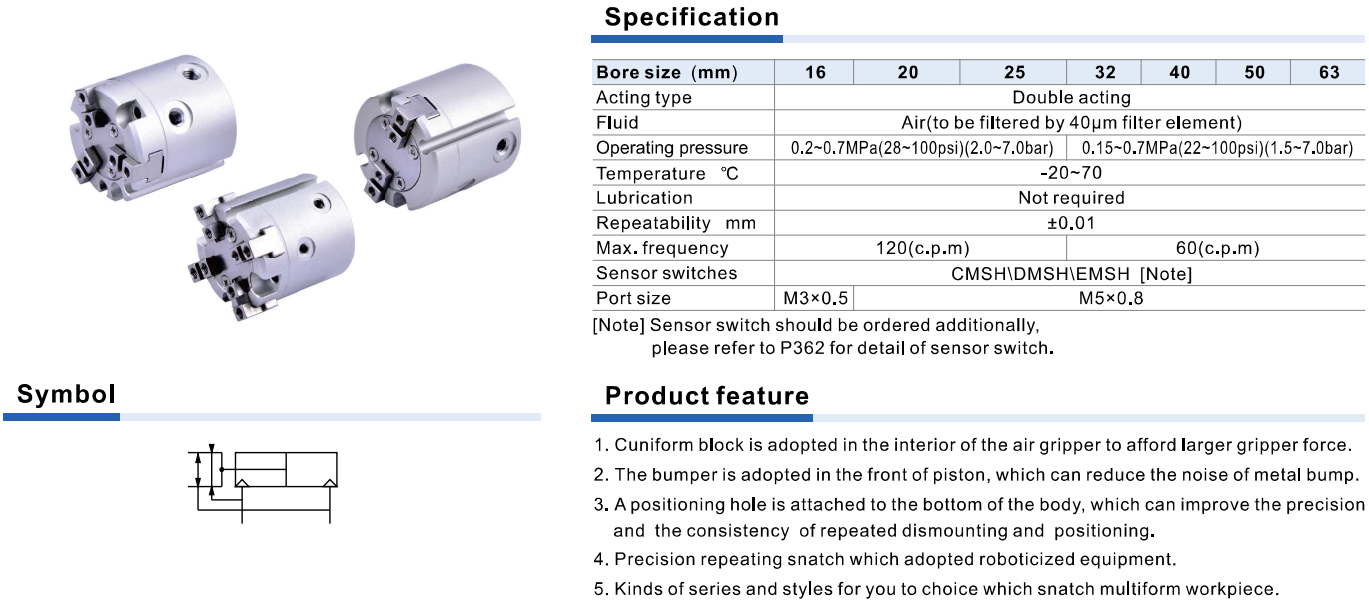

3. Thông số kỹ thuật chính Kẹp Khí Nén AIRTAC HFC:

1. Series: HFC / HFCI / HFCY / HFCX
2. Loại hoạt động: Double Acting
3. Kích thước bore (mm): 16 – 20 – 25 – 32 – 40 – 50 – 63
4. Môi chất: Khí nén đã lọc ≤ 40μm
5. Áp suất làm việc: 0.2 – 0.7 MPa (2 – 7 bar)
6. Nhiệt độ làm việc: -20°C đến 70°C
7. Độ lặp lại (Repeatability): ±0.01 mm
8. Tần suất tối đa:
9. Ø16–Ø40: 120 chu kỳ/phút
10. Ø50–Ø63: 60 chu kỳ/phút
11. Ren cổng khí:
12. Ø16–Ø25: M3x0.5
13. Ø32–Ø63: M5x0.8
14. Hành trình đóng/mở (cả 2 phía): 4 – 16 mm tùy kích thước

4. Ưu điểm nổi bật Kẹp Khí Nén AIRTAC HFC:

1. Lực kẹp mạnh và ổn định nhờ cấu trúc khối đồng nhất
2. Độ chính xác cao với sai số lặp lại chỉ ±0.01 mm
3. Hoạt động êm nhờ bộ giảm chấn tích hợp
4. Thiết kế nhỏ gọn, dễ tích hợp robot và hệ thống tự động
5. Có nhiều cấu hình ngón kẹp cho từng loại phôi tròn, vuông, đa cạnh

5. Ứng dụng thực tế Kẹp Khí Nén AIRTAC HFC:

1. Robot gắp chi tiết tròn, linh kiện cơ khí
2. Dây chuyền lắp ráp tự động
3. Ngành điện tử – cơ khí chính xác
4. Máy CNC tự động nạp phôi
5. Hệ thống pick & place tốc độ cao
6. Ngành nhựa, thực phẩm, dược phẩm
