Kẹp Khí Nén AIRTAC HFKL Series, Kẹp Song Song Có Thanh Trượt Dẫn Hướng, Hành Trình Dài, Bạc Đạn Con Lăn

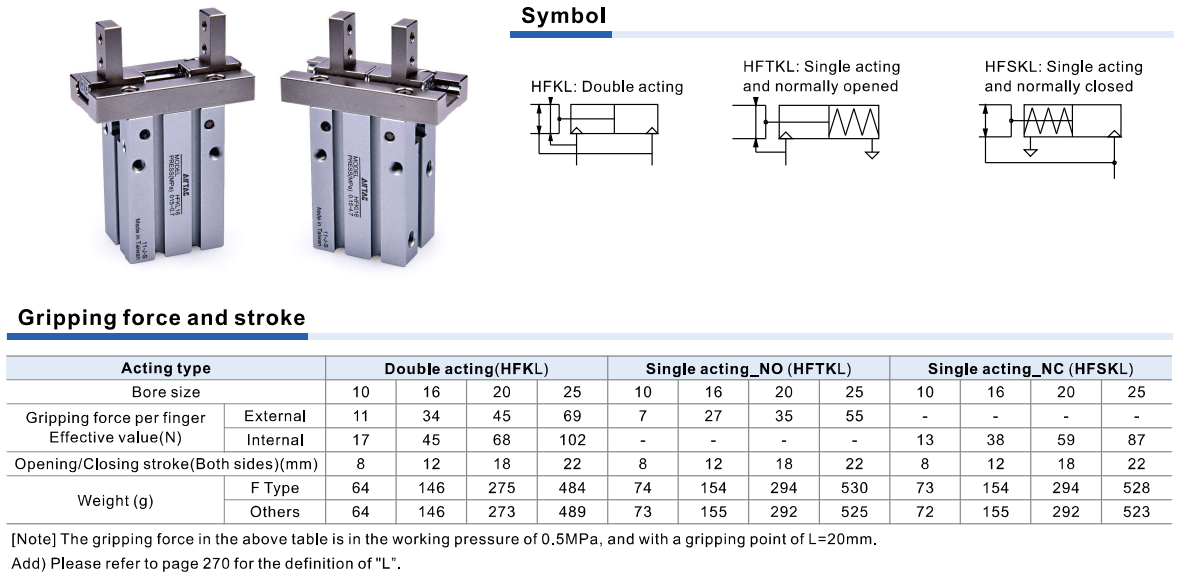

Thông số kỹ thuật Kẹp Khí Nén AIRTAC HFKL:

1. Khái niệm về sản phẩm Kẹp Khí Nén AIRTAC HFKL

Kẹp khí nén AIRTAC HFKL Series là dòng kẹp song song (Parallel Pneumatic Gripper) hoạt động bằng khí nén, được thiết kế chuyên dùng trong hệ thống tự động hóa công nghiệp và robot gắp sản phẩm.

Sản phẩm tích hợp thanh trượt dẫn hướng tuyến tính và bạc đạn con lăn (roller bearing) giúp tăng độ cứng vững, đảm bảo độ chính xác cao và vận hành ổn định trong môi trường sản xuất liên tục.

Dòng HFKL thuộc nhóm double acting (tác động kép), ngoài ra còn có:

1. HFTKL: Single acting – Normally Open
2. HFSKL: Single acting – Normally Closed

2. Đặc điểm và tính năng nổi bật Kẹp Khí Nén AIRTAC HFKL

1. Thiết kế kẹp song song hành trình dài (Long Stroke)
2. → Phù hợp với nhiều kích thước chi tiết khác nhau, linh hoạt khi thay đổi sản phẩm.
3. Tích hợp Linear Guide Roller
4. → Gia tăng độ cứng và độ chính xác, hạn chế rung lắc khi kẹp tải nặng.
5. Chốt định vị (Positioning Pin)
6. → Ngăn lệch ray và thân kẹp, đảm bảo độ ổn định khi lắp đặt.
7. Lỗ định vị (Positioning Hole)
8. → Tăng độ chính xác khi tháo lắp và căn chỉnh nhiều lần.
9. Nhiều kiểu lắp đặt linh hoạt
10. Lắp mặt trên
11. Lắp phía đuôi
12. Lắp mặt trước
13. Lắp cạnh bên
14. → Phù hợp nhiều không gian thiết kế máy.
15. Rãnh lắp cảm biến từ (Magnetic Switch Slots)
16. Rãnh vuông
17. Rãnh tròn
18. → Dễ dàng lắp công tắc từ DMS, CMS, EMSG, EMSH.
19. Nhiều kiểu ngàm kẹp (Finger Type)
20. Có thể tùy chỉnh theo yêu cầu thực tế của khách hàng.

3. Thông số kỹ thuật chính Kẹp Khí Nén AIRTAC HFKL

1. Model Series: HFKL / HFTKL / HFSKL
2. Đường kính piston (Bore size): 10 – 16 – 20 – 25 mm
3. Loại hoạt động:
4. HFKL: Double acting
5. HFTKL: Single acting NO
6. HFSKL: Single acting NC
7. Môi chất: Khí nén đã lọc (40μm)
8. Áp suất làm việc:
9. Double acting: 0.2 ~ 0.7 MPa
10. Single acting: 0.25 ~ 0.7 MPa
11. Nhiệt độ làm việc: -20°C đến 70°C
12. Độ lặp lại (Repeatability): ±0.01 mm
13. Tần suất tối đa: 120 lần/phút
14. Cổng kết nối: M3x0.5 / M5x0.8
15. Không yêu cầu bôi trơn

4. Ưu điểm nổi bật Kẹp Khí Nén AIRTAC HFKL

1. Độ chính xác cao, phù hợp hệ thống yêu cầu sai số thấp
2. Độ cứng vững tốt nhờ tích hợp ray trượt con lăn
3. Thiết kế nhỏ gọn nhưng lực kẹp mạnh
4. Dễ dàng tích hợp với robot và hệ thống PLC
5. Hoạt động ổn định trong môi trường sản xuất liên tục

5. Ứng dụng thực tế Kẹp Khí Nén AIRTAC HFKL

1. Robot gắp – đặt linh kiện
2. Dây chuyền lắp ráp điện tử
3. Ngành bao bì – đóng gói
4. Gia công cơ khí chính xác
5. Hệ thống pick & place tốc độ cao
6. Máy tự động trong ngành nhựa, thực phẩm, dược phẩm
