Bộ kẹp khí HFK Series

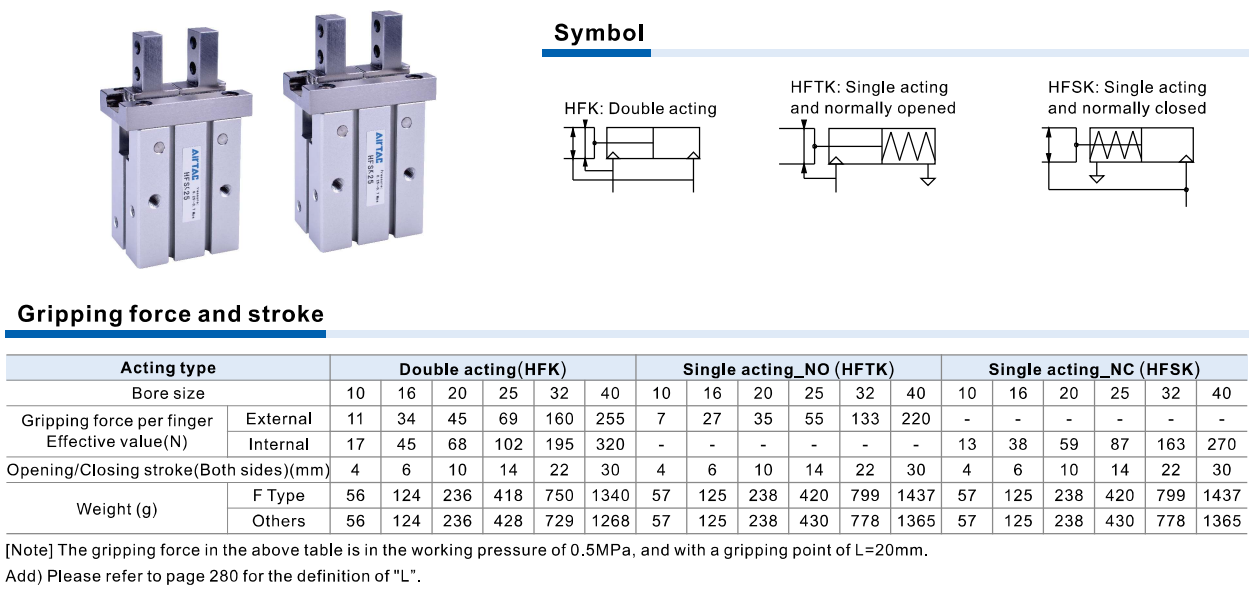

Đường kính trong tùy chọn : φ 10, 16, 20, 25, 32, 40mm Áp suất hoạt động : Double acting : φ10 (0.2~0.7Mpa), other (0.15~0.7Mpa), Single acting φ10(0.35~0.7Mpa), other (0.25~0.7Mpa) Nhiệt độ môi trường: -20°C~+70°C Kiểu hoạt động : Double acting, single acting Kích thước lỗ: M3x0.5, M5x0.8 Các loại xi lanh dòng HFK: HFK, HFTK, HFSK Công tắc cảm biến: φ10: DMSH(S)\CMSH, φ 16, 20, 25, 32, 40 : DMSG(S)\CMSG, DMSH(S)\CMSH
- Tags:
- #xilanh #bộ_kẹp_khí #airtac
Links Download File thiết kế:
File PDFMô tả sản phẩm
Tính năng sản phẩm
1. Sáu loại kích thước lỗ khoan ba loại loại và Bảy loại loại ngón tay
2. Thiết kế tích hợp của con lăn dẫn hướng tuyến tính độ cứng cao và độ chính xác cao.
3. Một chốt định vị được gắn vào đáy của thanh dẫn hướng tuyến tính có thể ngăn ngừa độ lệch của thanh định vị và thân.
4. Các khe công tắc từ vuông góc thuận tiện để lắp đặt công tắc cảm ứng loại DS1GICS1G Các khe công tắc từ tròn thuận tiện để lắp đặt công tắc cảm ứng loại DS1H. Có thể lắp từ ba hướng: Có lỗ lắp ở bên hông và đuôi
5. Có lỗ định vị Lỗ định vị có thể cải thiện độ chính xác và tính nhất quán của việc tháo lắp và định vị nhiều lần.
Đặc trưng của dòng xi lanh kẹp khí nén HFK series
- Dòng xi lanh này được thiết kế với con lăn dẫn hướng tuyến tính, có độ cứng cao, đảm bảo thanh kẹp di chuyển một cách chính xác, cho phép xi lanh hoạt động trơn tru, có thể hoạt động với tốc độ cao.
- Được sản xuất với 6 đường kính xi lanh khác nhau và 3 loại xi lanh là HFK (tác động kép), HFSK (tác động đơn thường đóng), HFTK ( tác động đơn thường mở).
- Thanh kẹp của loại xi lanh được thiết kế với 7 loại khác nhau gồm có loại tiêu chuẩn, loại R, loại B, W, N, M, F, điều này đã cho phép loại xi lanh này kết hợp với nhiều phụ kiện khác nhau để phù hợp với các vật thể.
- Xi lanh có thiết kế các lỗ gắn ở bên hông và đuôi, có thể linh hoạt trong việc kết nối với hệ thống để phù hợp với hệ thống.
- Được thiết kế với các rãnh ở trên thân xi lanh, thuận tiện cho việc lắp đặt kết nối các cảm biến, giúp tăng tính tự động hóa trong hệ thống.
- Thân xi lanh được sản xuất từ vật liệu hợp kim nhôm, có độ cứng cao, đảm bảo xi lanh không bị ăn mòn, cho phép xi lanh hoạt động trong nhiều điều kiện môi trường khác nhau.
