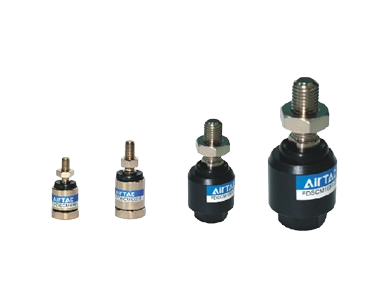

Khớp nối nổi (Floating Joint) xi lanh khí nén – Khớp tự cân bằng M3–M36

Thông số kỹ thuật Khớp nối nổi (Floating Joint) xi lanh khí nén

Khớp nối nổi (Floating Joint) là phụ kiện xi lanh khí nén tự cân bằng, được thiết kế để giảm lực lệch tâm và hấp thụ tải trọng bên ngoài trong quá trình vận hành. Nhờ cấu trúc đặc biệt, sản phẩm giúp hệ thống hoạt động ổn định, giảm mài mòn và kéo dài tuổi thọ thiết bị.

Khái niệm sản phẩm Khớp nối nổi (Floating Joint) xi lanh khí nén

Khớp nối nổi là dạng khớp nối cơ khí có khả năng bù sai lệch vị trí và góc lệch giữa xi lanh và tải. Với cấu trúc bi cầu bên trong (ball head structure), khớp cho phép dao động linh hoạt theo nhiều hướng mà vẫn đảm bảo truyền động chính xác.

Tính năng & đặc điểm nổi bật Khớp nối nổi (Floating Joint) xi lanh khí nén

1. Cấu trúc bi cầu bên trong giúp xoay linh hoạt và tự cân chỉnh
2. Giảm lực lệch tâm (eccentric load), bảo vệ ty xi lanh và cơ cấu máy
3. Cho phép dao động góc lớn, tăng khả năng thích ứng khi lắp đặt
4. Thiết kế không khe hở dọc trục, đảm bảo độ ổn định cao
5. Tương thích nhiều loại ren từ M3 đến M36
6. Dễ dàng lắp đặt với nhiều dòng xi lanh như PB, MI, MA, MF, ACQ, SC…
7. Kết cấu chắc chắn, chịu tải tốt, phù hợp môi trường công nghiệp

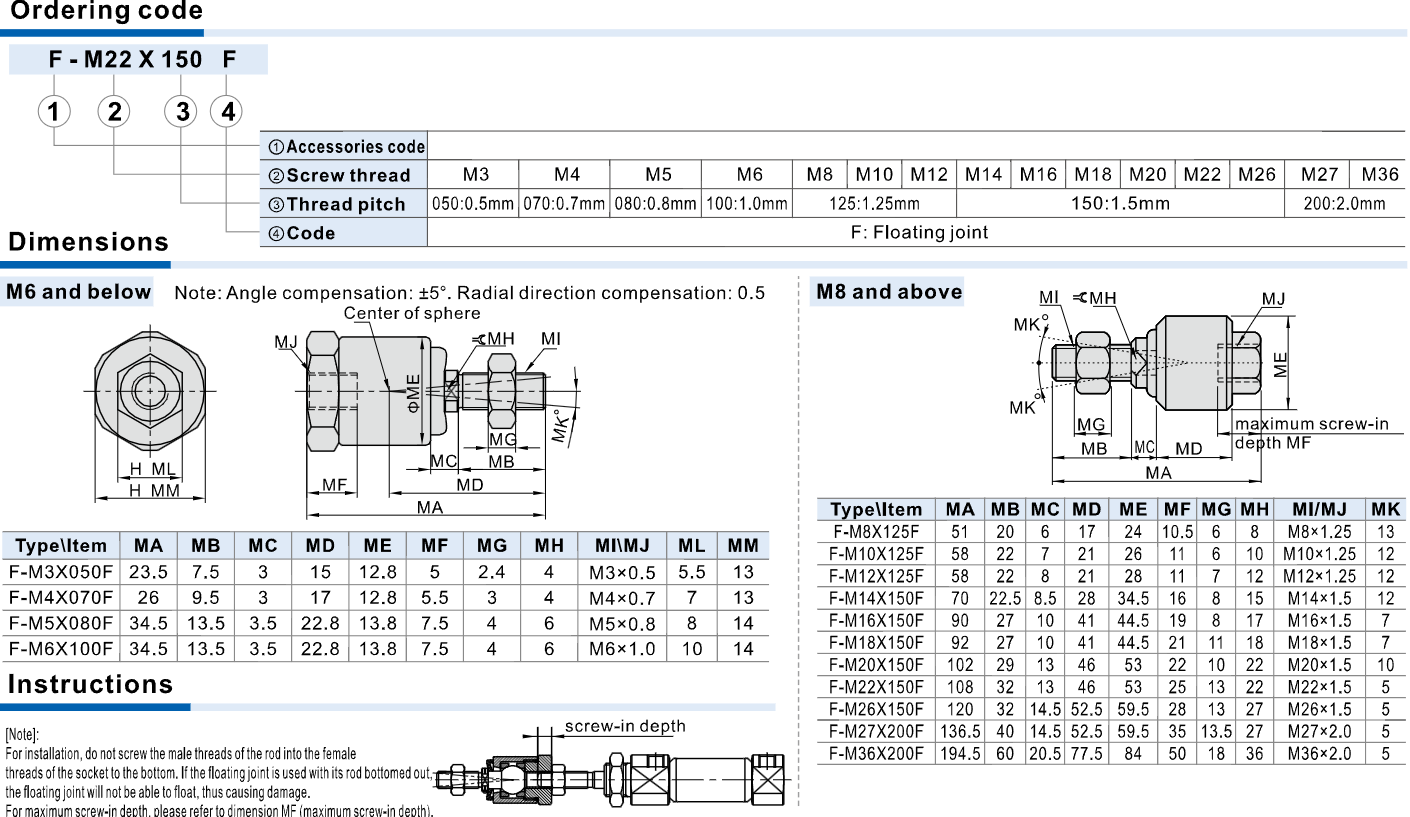

Thông số kỹ thuật Khớp nối nổi (Floating Joint) xi lanh khí nén

1. Loại sản phẩm: khớp nối nổi (Floating joint)
2. Kích thước ren: M3, M4, M5, M6, M8, M10, M12, M14, M16, M18, M20, M22, M26, M27, M36
3. Bước ren: 0.5mm – 2.0mm tùy kích thước
4. Góc bù lệch: khoảng ±5°
5. Bù lệch hướng kính: khoảng 0.5 mm
6. Vật liệu: thép hợp kim / kim loại cường lực
7. Kiểu kết nối: ren tiêu chuẩn
8. Cấu trúc: ball head tự cân bằng

Ưu điểm của sản phẩm Khớp nối nổi (Floating Joint) xi lanh khí nén

1. Giảm rung và sai lệch, tăng độ ổn định hệ thống
2. Bảo vệ xi lanh và thiết bị, hạn chế hư hỏng do lệch tâm
3. Tăng tuổi thọ cho hệ thống truyền động
4. Lắp đặt linh hoạt, phù hợp nhiều loại máy
5. Hoạt động mượt mà, giảm ma sát và tiếng ồn

Ứng dụng Khớp nối nổi (Floating Joint) xi lanh khí nén

1. Hệ thống xi lanh khí nén trong tự động hóa
2. Máy móc công nghiệp và dây chuyền sản xuất
3. Robot và hệ thống truyền động chính xác
4. Ngành ô tô, cơ khí chế tạo, điện tử
5. Ứng dụng cần bù sai lệch và giảm tải lệch tâm
