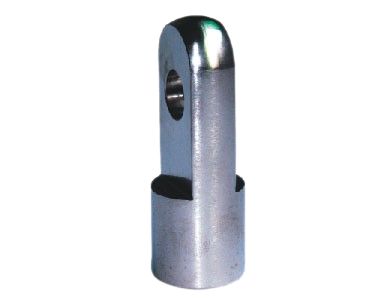

Khớp nối chữ I (I Knuckle) – Đầu nối xi lanh khí nén (M3–M42)

Giá:Contact Jade M-Tech

Danh mục: Phụ kiện xi lanh AIRTAC

Mã sản phẩm: I Joint

Khớp nối chữ I (I Knuckle) là phụ kiện lắp đầu ty xi lanh khí nén giúp kết nối chắc chắn giữa xi lanh và cơ cấu máy. Với thiết kế dạng thẳng, bền bỉ và đa dạng kích thước ren từ M3 đến M42, sản phẩm đảm bảo truyền lực ổn định và tuổi thọ cao. Đây là lựa chọn phù hợp cho hệ thống tự động hóa, máy móc công nghiệp và robot.

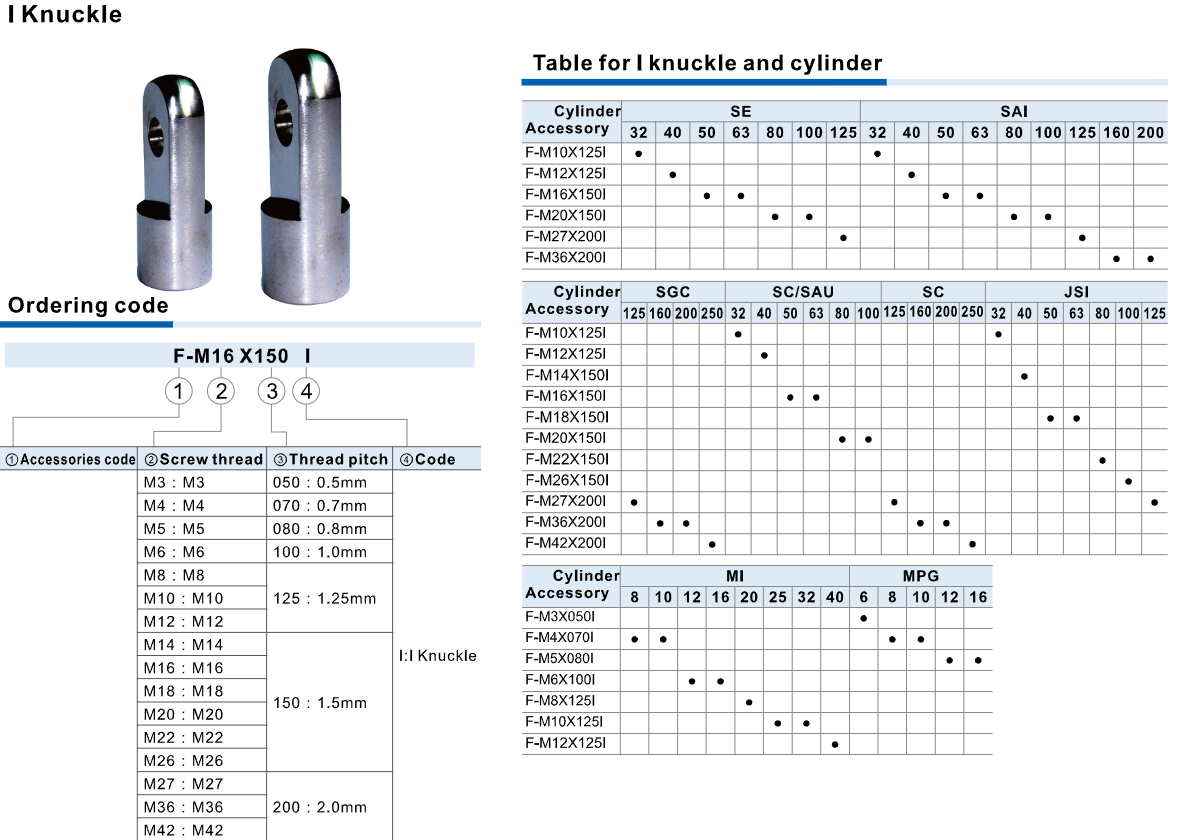

I Joint Series Models & Sizes:

Khớp nối chữ I (I Knuckle)
F-M3X050I
F-M4X070I
F-M5X080I
F-M6X100I
F-M8X125I
F-M10X125I
F-M12X125I
F-M14X150I
F-M16X150I
F-M18X150I
F-M20X150I
F-M22X150I
F-M26X150I
F-M27X200I
F-M36X200I
F-M42X200I
khớp nối chữ I
đầu nối xi lanh khí nén
phụ kiện xi lanh
khớp nối ty xi lanh
connector xi lanh

Xem thêm

Links Download File thiết kế:

Other file Other file File PDF

** Nếu bạn đang dùng trình duyệt Google Chrome vui lòng copy link download paste ra tab mới để download file 3D (Để được support vui lòng liên hệ hotline: +84 935 136 236)

Mô tả sản phẩm

Thông số kỹ thuật Khớp nối chữ I (I Knuckle)

Khớp nối chữ I (I Knuckle) là phụ kiện kết nối đầu ty xi lanh khí nén, được thiết kế dạng thẳng giúp truyền lực trực tiếp và ổn định giữa xi lanh và cơ cấu máy. Sản phẩm phù hợp cho các hệ thống tự động hóa, máy móc công nghiệp và cơ cấu truyền động yêu cầu độ chính xác cao.

Khái niệm sản phẩm

Khớp nối chữ I là dạng đầu nối cơ khí có thiết kế thân thẳng với lỗ chốt cố định, cho phép liên kết chắc chắn giữa xi lanh và chi tiết máy. Cấu trúc này giúp truyền lực tuyến tính hiệu quả, hạn chế sai lệch và đảm bảo độ ổn định trong vận hành.

Tính năng & đặc điểm nổi bật Khớp nối chữ I (I Knuckle)

Thiết kế dạng thẳng (I-type) giúp truyền lực trực tiếp, giảm thất thoát lực
Kết nối bằng chốt pin cố định, đảm bảo độ chắc chắn cao
Kết cấu kim loại cứng cáp, chịu tải tốt trong môi trường công nghiệp
Đa dạng kích thước ren từ M3 đến M42, phù hợp nhiều loại xi lanh
Gia công chính xác giúp giảm mài mòn và tăng tuổi thọ
Tương thích với nhiều dòng xi lanh như SE, SAI, SC, MI, MA, MF…
Thiết kế gọn, dễ lắp đặt và thay thế

Thông số kỹ thuật Khớp nối chữ I (I Knuckle)

Loại sản phẩm: khớp nối chữ I (I knuckle / rod end connector)
Kích thước ren: M3, M4, M5, M6, M8, M10, M12, M14, M16, M18, M20, M22, M26, M27, M36, M42
Bước ren: 0.5mm – 2.0mm tùy kích thước
Kiểu kết nối: ren ngoài + lỗ chốt
Vật liệu: thép hợp kim / kim loại cường lực
Cấu trúc: dạng thẳng (I-type)
Ứng dụng lắp: đầu ty xi lanh

Ưu điểm của sản phẩm Khớp nối chữ I (I Knuckle)
