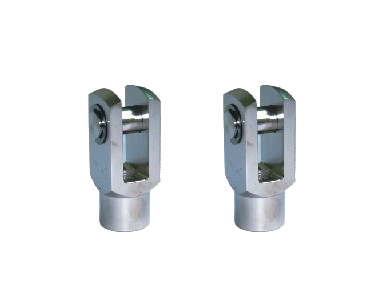

Khớp nối chữ Y (Y Knuckle) – Đầu nối xi lanh khí nén dạng càng (M3–M42)

Giá:Contact Jade M-Tech

Danh mục: Phụ kiện xi lanh AIRTAC

Mã sản phẩm: Y Joint

Khớp nối chữ Y (Y Knuckle) là phụ kiện xi lanh khí nén dạng càng (clevis) giúp kết nối chắc chắn giữa ty xi lanh và cơ cấu máy. Với thiết kế bền bỉ, đa dạng kích thước ren từ M3 đến M42, sản phẩm đảm bảo truyền lực ổn định và dễ lắp đặt. Đây là giải pháp phù hợp cho hệ thống tự động hóa, máy móc công nghiệp và robot.

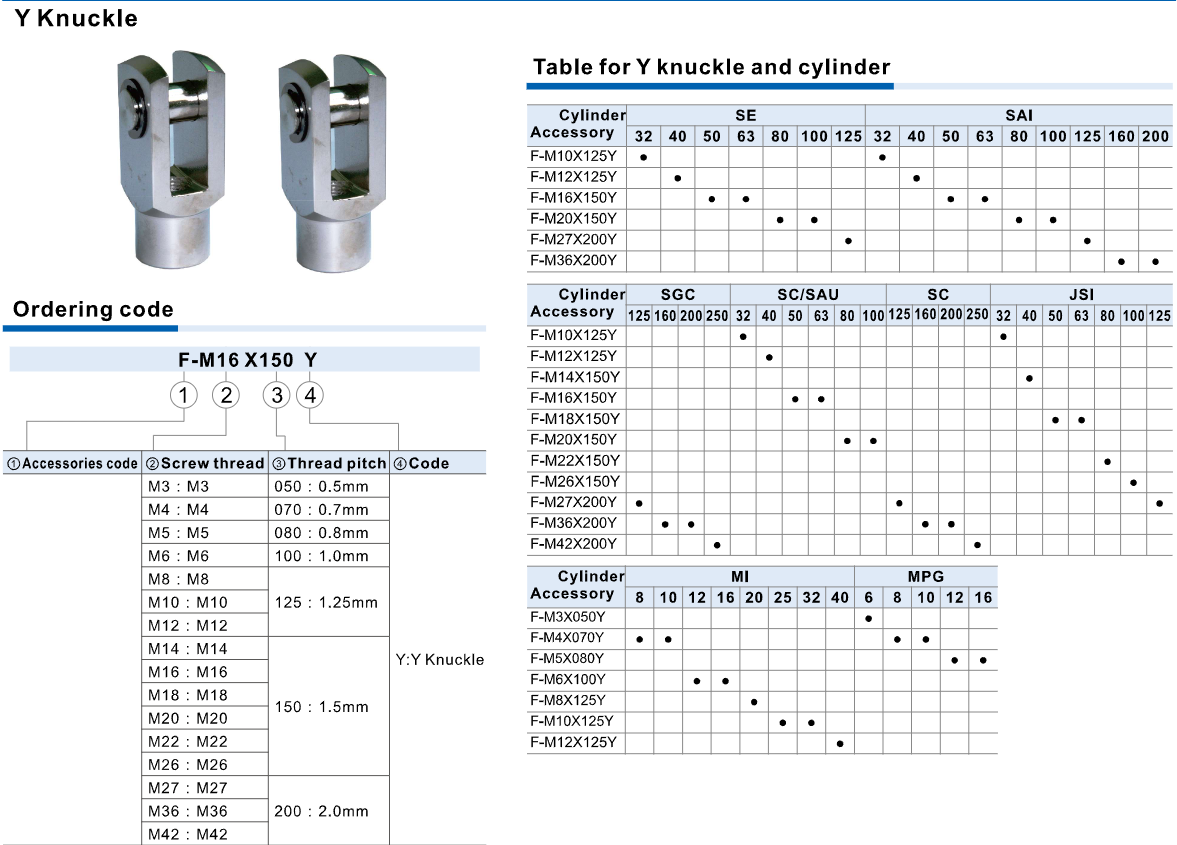

Y Joint Series Models & Sizes:

Khớp nối chữ Y (Y Knuckle)
F-M3X050Y
F-M4X070Y
F-M5X080Y
F-M6X100Y
F-M8X125Y
F-M10X125Y
F-M12X125Y
F-M14X150Y
F-M16X150Y
F-M18X150Y
F-M20X150Y
F-M22X150Y
F-M26X150Y
F-M27X200Y
F-M36X200Y
F-M42X200Y
khớp nối chữ Y
càng chữ U xi lanh
đầu nối xi lanh khí nén
clevis xi lanh
phụ kiện xi lanh khí nén

Xem thêm

Links Download File thiết kế:

Other file Other file File PDF

** Nếu bạn đang dùng trình duyệt Google Chrome vui lòng copy link download paste ra tab mới để download file 3D (Để được support vui lòng liên hệ hotline: +84 935 136 236)

Mô tả sản phẩm

Thông số kỹ thuật Khớp nối chữ Y (Y Knuckle)

Khớp nối chữ Y (Y Knuckle) là phụ kiện xi lanh khí nén dạng càng (clevis), dùng để kết nối đầu ty xi lanh với cơ cấu máy một cách chắc chắn và linh hoạt. Sản phẩm giúp truyền lực hiệu quả, đồng thời hỗ trợ chuyển động quay nhẹ tại điểm nối, phù hợp cho nhiều ứng dụng cơ khí và tự động hóa.

Khái niệm sản phẩm Khớp nối chữ Y (Y Knuckle)

Khớp nối chữ Y là dạng đầu nối cơ khí có thiết kế càng chữ U (fork clevis), cho phép liên kết bằng chốt (pin) với chi tiết máy. Cấu trúc này giúp giảm ứng suất lệch tâm và tăng độ linh hoạt khi vận hành, đặc biệt trong các hệ thống chuyển động tịnh tiến.

Tính năng & đặc điểm nổi bật Khớp nối chữ Y (Y Knuckle)

Thiết kế càng chữ Y chắc chắn, đảm bảo liên kết ổn định
Kết nối bằng chốt pin linh hoạt, cho phép dao động góc nhỏ
Đa dạng kích thước ren từ M3 đến M42, phù hợp nhiều loại xi lanh
Gia công chính xác, giúp tăng độ bền và giảm mài mòn
Bề mặt kim loại chắc chắn, chịu lực tốt trong môi trường công nghiệp
Tương thích với nhiều dòng xi lanh như SE, SAI, SC, MI, MA, MF…
Dễ dàng lắp đặt và thay thế

Thông số kỹ thuật Khớp nối chữ Y (Y Knuckle)

Loại sản phẩm: khớp nối chữ Y (Y knuckle / clevis rod end)
Kích thước ren: M3, M4, M5, M6, M8, M10, M12, M14, M16, M18, M20, M22, M26, M27, M36, M42
Bước ren: 0.5mm – 2.0mm tùy kích thước
Kiểu kết nối: ren ngoài + chốt pin
Vật liệu: thép hợp kim / kim loại cường lực
Cấu trúc: fork clevis dạng chữ Y
Ứng dụng lắp: đầu ty xi lanh

Ưu điểm của sản phẩm Khớp nối chữ Y (Y Knuckle)
