Kẹp khí nén bản rộng HFT, cơ cấu rack & pinion, piston đôi lực kẹp lớn cho robot và tự động hóa công nghiệp

Thông số kỹ thuật Kẹp khí nén bản rộng HFT:

Khái niệm sản phẩm Kẹp khí nén bản rộng HFT

1. HFT Series là kẹp khí nén bản rộng chuyên dùng cho gắp, kẹp và định vị chi tiết kích thước lớn trong hệ thống tự động hóa.
2. Ứng dụng cơ cấu rack & pinion đồng bộ chuyển động, đảm bảo đóng mở chính xác và ổn định.
3. Thiết kế piston đôi giúp tăng lực kẹp mạnh mẽ, phù hợp môi trường công nghiệp tải nặng.

Tính năng & đặc điểm nổi bật Kẹp khí nén bản rộng HFT

1. Cơ cấu rack & pinion giúp chuyển động hai ngàm đồng bộ, chính xác.
2. Thiết kế piston đôi tăng đáng kể lực kẹp so với loại piston đơn.
3. Thiết kế bản rộng (Wide type) tối ưu cho chi tiết lớn, phôi nặng.
4. 5 kích thước bore: 10, 16, 20, 25, 32 mm phù hợp nhiều nhu cầu tải.
5. Hỗ trợ nhiều hành trình (stroke) tiêu chuẩn từ 20mm đến 150mm.
6. Tích hợp sẵn nam châm, dễ lắp cảm biến từ kiểm soát vị trí.
7. Lắp đặt linh hoạt: axial ren, axial xuyên lỗ, lắp bên hông.
8. Bề mặt gá đặt phôi thuận tiện, tăng độ ổn định khi vận hành.

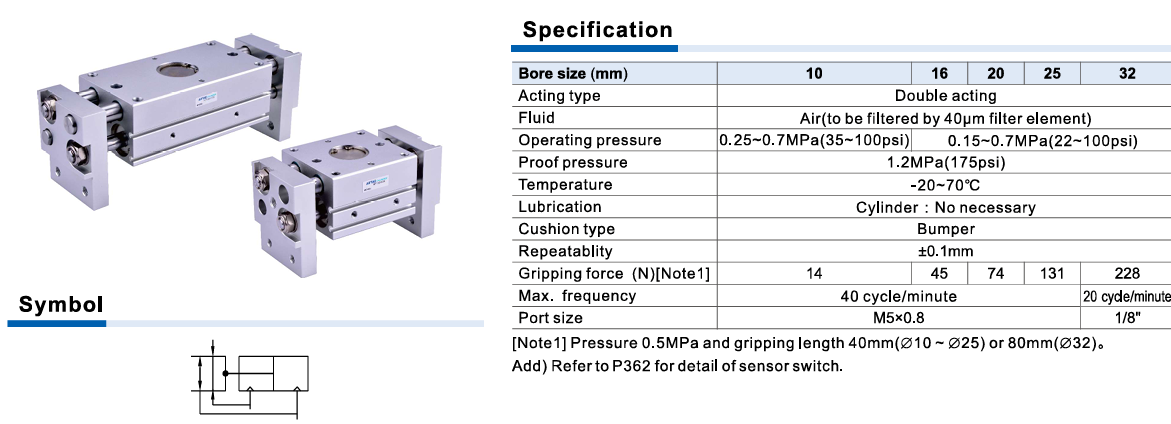

Thông số kỹ thuật chính Kẹp khí nén bản rộng HFT

1. Kiểu hoạt động: Double acting
2. Môi chất: Khí nén lọc 40µm
3. Áp suất làm việc:
4. Ø10: 0.25 – 0.7 MPa
5. Ø16 – Ø32: 0.15 – 0.7 MPa
6. Áp suất chịu: 1.2 MPa
7. Nhiệt độ làm việc: -20°C đến 70°C
8. Bôi trơn: Không yêu cầu
9. Cushion: Bumper
10. Độ lặp lại: ±0.1 mm
11. Tần suất tối đa: 20–40 chu kỳ/phút
12. Kích thước cổng khí: M5×0.8 / 1/8
13. Lực kẹp (ở 0.5MPa):
14. Ø10: 14 N
15. Ø16: 45 N
16. Ø20: 74 N
17. Ø25: 131 N
18. Ø32: 228 N
19. Hành trình tiêu chuẩn:
20. Ø10: 20 / 30 / 40 / 60 mm
21. Ø16: 30 / 40 / 60 / 80 mm
22. Ø20: 40 / 60 / 80 / 100 mm
23. Ø25: 40 / 60 / 80 / 100 mm
24. Ø32: 60 / 80 / 100 / 150 mm

Ưu điểm sản phẩm Kẹp khí nén bản rộng HFT

1. Lực kẹp lớn nhờ cấu trúc piston đôi
2. Độ chính xác cao nhờ rack & pinion đồng bộ
3. Thiết kế bản rộng tăng độ cứng vững
4. Tích hợp cảm biến dễ dàng
5. Độ bền cao, tuổi thọ dài
6. Phù hợp môi trường công nghiệp nặng

Ứng dụng Kẹp khí nén bản rộng HFT

1. Robot công nghiệp tải nặng
2. Dây chuyền lắp ráp tự động
3. Máy CNC và gia công cơ khí
4. Hệ thống pick & place
5. Ngành điện tử, cơ khí chính xác
6. Gắp và kẹp phôi kích thước lớn
