/ Kẹp khí nén HFP song song, cơ cấu đòn bẩy lực kẹp mạnh, chính xác cao cho robot và tự động hóa
Kẹp khí nén HFP song song, cơ cấu đòn bẩy lực kẹp mạnh, chính xác cao cho robot và tự động hóa
Giá:Contact Jade M-Tech
Danh mục: Gripper khí nén AIRTAC
Mã sản phẩm: HFP
Kẹp khí nén HFP series dạng song song sử dụng cơ cấu đòn bẩy tăng lực kẹp 20–30%, vận hành chính xác và ổn định. Hỗ trợ cả loại double acting và single acting, nhiều kích thước bore 10–32 mm, tích hợp cảm biến từ và lắp đặt linh hoạt. Phù hợp cho robot công nghiệp, dây chuyền tự động, máy CNC và hệ thống pick & place.

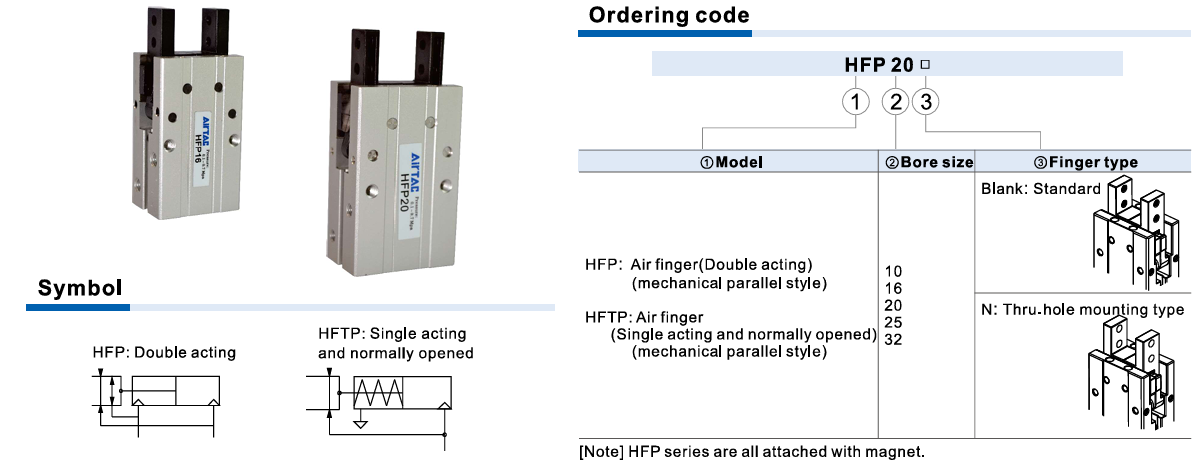

HFP Series Models & Sizes:
- Kẹp khí nén HFP
- HFP10
- HFP16
- HFP20
- HFP25
- HFP32
- HFTP
- HFTP10
- HFTP16
- HFTP20
- HFTP25
- HFTP32
- HFP10N
- HFP16N
- HFP20N
- HFP25N
- HFP32N
- HFTP10N
- HFTP16N
- HFTP20N
- HFTP25N
- HFTP32N
- kẹp khí nén
- kẹp song song
- gripper khí nén
- kẹp robot
- thiết bị tự động hóa
Xem thêm
Links Download File thiết kế:
File PDFOther fileOther file** Nếu bạn đang dùng trình duyệt Google Chrome vui lòng copy link download paste ra tab mới để download file 3D (Để được support vui lòng liên hệ hotline: +84 935 136 236)
Mô tả sản phẩm
Thông số kỹ thuật Kẹp khí nén HFP:
Khái niệm sản phẩm Kẹp khí nén HFP
- HFP Series là kẹp khí nén song song sử dụng cơ cấu đòn bẩy cơ khí để tạo lực kẹp mạnh và ổn định trong hệ thống tự động hóa.
- Thiết kế cho phép độ chính xác cao, chuyển động song song, phù hợp gắp chi tiết nhỏ đến trung bình.
- Có hai phiên bản: Double acting (HFP) và Single acting – normally open (HFTP).
Tính năng & đặc điểm nổi bật Kẹp khí nén HFP
- Cơ cấu đòn bẩy (lever type) giúp lực kẹp tăng 20–30% so với lực kéo piston.
- Độ chính xác kẹp cao nhờ bề mặt tiếp xúc lớn giữa ngón kẹp và thân.
- 5 kích thước bore: 10, 16, 20, 25, 32 mm.
- Hai loại ngón kẹp: tiêu chuẩn và thru-hole mounting (N type).
- Chống mài mòn với tấm kim loại giữa ngón và thân.
- Khe lắp cảm biến từ thuận tiện giám sát vị trí.
- Lắp đặt hai hướng: bên hông và phía đuôi.
- Cổng khí mở/đóng riêng biệt, dễ đấu nối hệ thống.
Thông số kỹ thuật chính Kẹp khí nén HFP
- Kiểu hoạt động:
- HFP: Double acting
- HFTP: Single acting, normally open
- Môi chất: Khí nén lọc 40µm
- Áp suất làm việc:
- Double acting:
- Ø10: 0.2 – 0.7 MPa
- Ø16–32: 0.15 – 0.7 MPa
- Single acting:
- Ø10: 0.35 – 0.7 MPa
- Ø16–32: 0.25 – 0.7 MPa
- Áp suất chịu: 1.05 MPa
- Nhiệt độ làm việc: -20°C đến 70°C
- Bôi trơn:
- Cylinder: Không yêu cầu
- Ngón kẹp: bôi mỡ định kỳ
- Độ dài kẹp tối đa: 30 – 90 mm
- Tần suất tối đa: 60 – 180 chu kỳ/phút
- Sensor switch: CMS / DMS / EMS series
- Cổng khí: M3×0.5 / M5×0.8
Ưu điểm sản phẩm Kẹp khí nén HFP
- Lực kẹp lớn nhờ cơ cấu đòn bẩy cơ khí
- Độ chính xác cao, giảm rung lắc khi kẹp
- Độ bền cao, chống mài mòn tốt
- Dễ lắp đặt và tích hợp cảm biến
- Hỗ trợ nhiều kích thước và cấu hình kẹp
- Phù hợp môi trường sản xuất tự động
Ứng dụng Kẹp khí nén HFP
- Robot công nghiệp
- Dây chuyền lắp ráp linh kiện
- Hệ thống pick & place
- Máy CNC và gia công chính xác
- Ngành điện tử, bao bì, sản xuất tự động
- Gắp chi tiết nhỏ và trung bình
