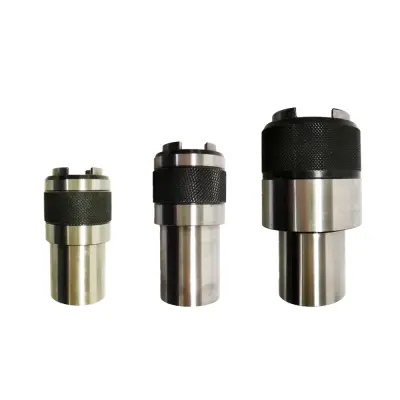

Áo Côn Taro Onpin TCB Series - Chuẩn Côn B12/B16/B18, Lỗ Trong 19mm/31mm, Thay Nhanh

Thông số kỹ thuật Áo Côn Taro Onpin TCB Series

Onpin TCB Series (bao gồm các mã 80-705-04, TCB16, TCB18, TCB18A) là dòng áo côn chuyển đổi taro (Spindle Taper Adapter) chuyên dụng trong gia công cơ khí chính xác. Thiết bị đóng vai trò là cấu nối trung gian lắp vào trục chính máy taro/máy khoan, giúp truyền lực xoắn và kết nối nhanh chóng với các dòng đầu kẹp taro trượt chống gãy mũi. Sản phẩm hỗ trợ các chuẩn côn trục chính phổ biến như B12, B16, B18 với hai tùy chọn đường kính lỗ trong 19 mm và 31 mm.

Đặc điểm nổi bật của Onpin TCB Series

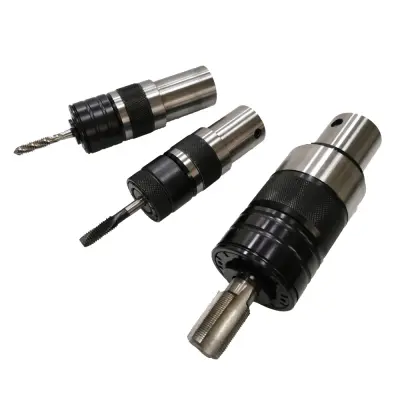

1. Khả năng tương thích cao: Thiết kế kết nối hoàn hảo với các dòng đầu kẹp taro trượt giới hạn lực xoắn (quick-change tapping torque collets).
2. Đa dạng chuẩn côn trục chính: Cung cấp đầy đủ các chuẩn côn công nghiệp gồm B12, B16 và B18.
3. Tùy chọn đường kính trong ($\Phi d$) linh hoạt: Có 2 kích thước lỗ trong tiêu chuẩn là 19 mm và 31 mm phù hợp với nhiều kích cỡ đầu kẹp.
4. Cơ cấu thay nhanh: Tối ưu hóa thời gian gá lắp, giúp thao tác chuyển đổi đầu kẹp taro diễn ra diễn ra nhanh chóng và chính xác.
5. Kết cấu cứng vững: Trọng lượng từ 0.2 kg đến 0.7 kg đảm bảo độ đầm và độ đồng tâm cao khi vận hành ở tốc độ cao.

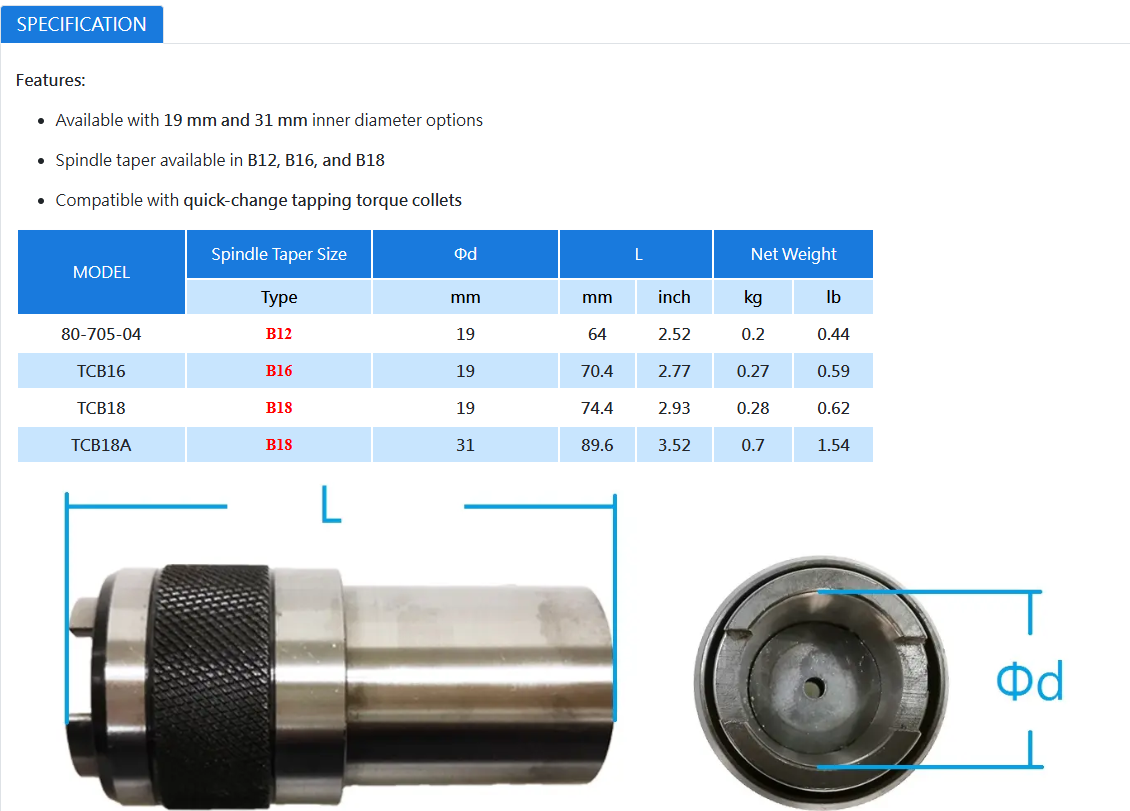

Thông số kỹ thuật chi tiết Onpin TCB Series

1. Thương hiệu: Onpin
2. Dòng sản phẩm: TCB Series (hoặc 80-705-04)
3. Kiểu sản phẩm: Áo côn chuyển đổi taro / Đầu nối côn trục chính (Spindle Taper Adapter)

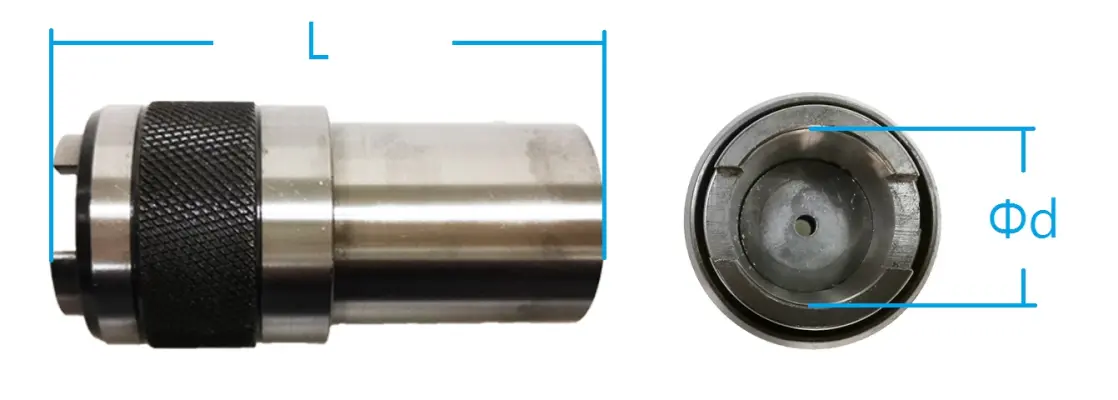

4. Đường kính lỗ trong ($\Phi d$): 19 mm và 31 mm
5. Chuẩn côn trục chính (Spindle Taper Size): B12, B16, B18
6. Thông số kỹ thuật chi tiết theo từng mã:
7. Mã sản phẩm 80-705-04:
8. Chuẩn côn (Spindle Taper): B12
9. Đường kính trong ($\Phi d$): 19 mm
10. Chiều dài tổng thể ($L$): 64 mm (2.52 inch)
11. Trọng lượng thực (Net Weight): 0.2 kg (0.44 lb)
12. Mã sản phẩm TCB16:
13. Chuẩn côn (Spindle Taper): B16
14. Đường kính trong ($\Phi d$): 19 mm
15. Chiều dài tổng thể ($L$): 70.4 mm (2.77 inch)
16. Trọng lượng thực (Net Weight): 0.27 kg (0.59 lb)
17. Mã sản phẩm TCB18:
18. Chuẩn côn (Spindle Taper): B18
19. Đường kính trong ($\Phi d$): 19 mm
20. Chiều dài tổng thể ($L$): 74.4 mm (2.93 inch)
21. Trọng lượng thực (Net Weight): 0.28 kg (0.62 lb)
22. Mã sản phẩm TCB18A:
23. Chuẩn côn (Spindle Taper): B18
24. Đường kính trong ($\Phi d$): 31 mm
25. Chiều dài tổng thể ($L$): 89.6 mm (3.52 inch)
26. Trọng lượng thực (Net Weight): 0.7 kg (1.54 lb)

Ứng dụng của Onpin TCB Series trong công nghiệp

1. Chế tạo máy & Cơ khí chính xác: Sử dụng làm áo côn chuyển đổi trên trục chính của máy taro, máy khoan cần, máy khoan bàn.
2. Gia công khuôn mẫu: Kết nối đầu kẹp taro thay nhanh để gia công tạo ren chính xác trên các lòng khuôn, vỏ khuôn.
3. Sản xuất phụ tùng ô tô & xe máy: Lắp đặt trong dây chuyền taro tự động hoặc bán tự động hàng loạt đòi hỏi thay đổi kích thước mũi taro liên tục.
4. Xưởng bảo trì & Lắp ráp công nghiệp: Trang bị hỗ trợ gá nối nhanh cho các thiết bị taro khí nén và máy công cụ.
