Trong hệ thống khí nén và tự động hóa, việc lựa chọn đúng loại van điện từ AirTAC đóng vai trò rất quan trọng để đảm bảo hiệu suất vận hành, độ ổn định và tuổi thọ thiết bị. Hai dòng phổ biến nhất là Series 3V và Series 4V, tuy nhiên mỗi dòng lại có cấu tạo, chức năng và ứng dụng hoàn toàn khác nhau.

Bài viết này sẽ giúp bạn hiểu rõ sự khác biệt giữa van điện từ 3V và 4V AirTAC, từ đó lựa chọn chính xác theo nhu cầu hệ thống.

1. Tổng quan về Series 3V và 4V AirTAC

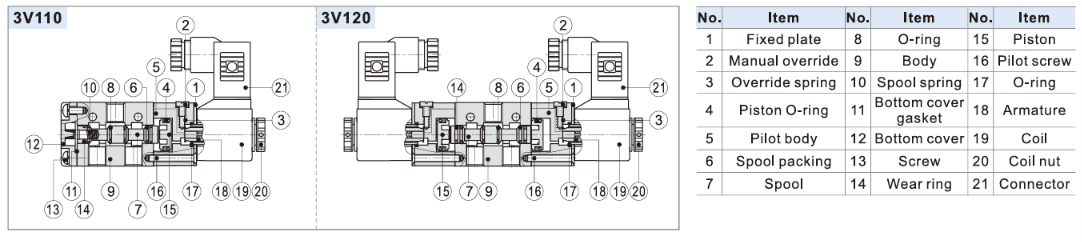

Series 3V – Van điện từ 3/2 way

Dòng AirTAC 3V series là van điện từ 3 cổng – 2 vị trí (3/2 way), được thiết kế cho các hệ thống khí nén đơn giản.

1. Cấu trúc: 3 cổng (in – out – exhaust)
2. Chức năng: đóng/mở dòng khí 1 chiều
3. Ứng dụng: xi lanh 1 tác động (single-acting cylinder)
4. Port size: M5 hoặc 1/8”
5. Cv: thấp, phù hợp lưu lượng nhỏ

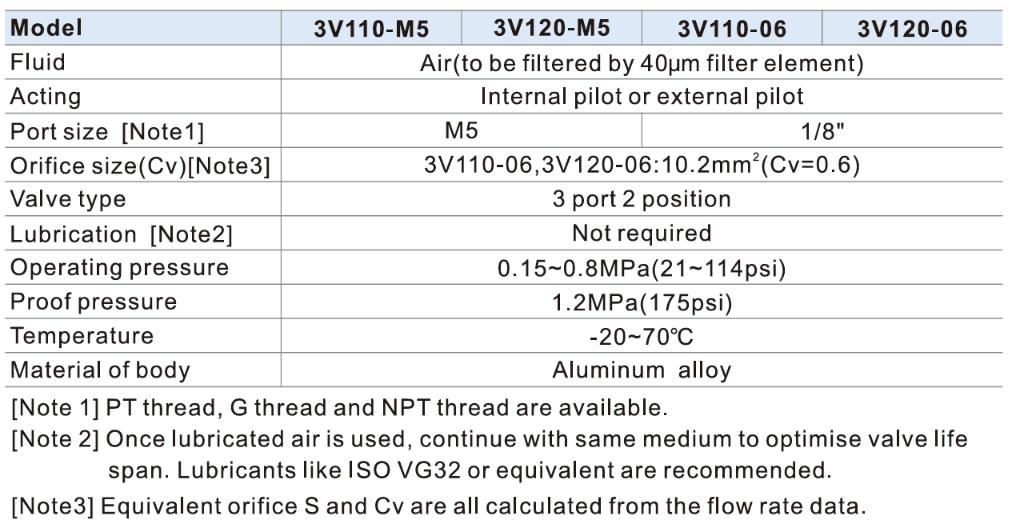

👉 Theo catalog 3V100 series, van có thiết kế nhỏ gọn, đáp ứng áp suất làm việc 0.15 – 0.8 MPa và phù hợp hệ thống điều khiển đơn giản

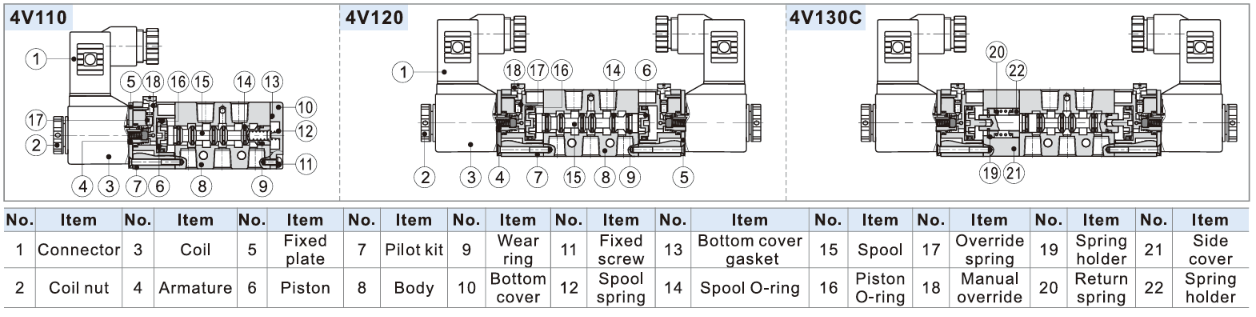

Series 4V – Van điện từ 5/2 & 5/3 way

Dòng AirTAC 4V series là van điện từ 5 cổng – 2 hoặc 3 vị trí (5/2, 5/3 way), sử dụng phổ biến trong công nghiệp.

1. Cấu trúc: 5 cổng (1 cấp – 2 xả – 2 làm việc)
2. Chức năng: đảo chiều khí nén
3. Ứng dụng: xi lanh 2 tác động (double-acting cylinder)
4. Port size: 1/8” – 1/4”
5. Cv: trung bình đến cao

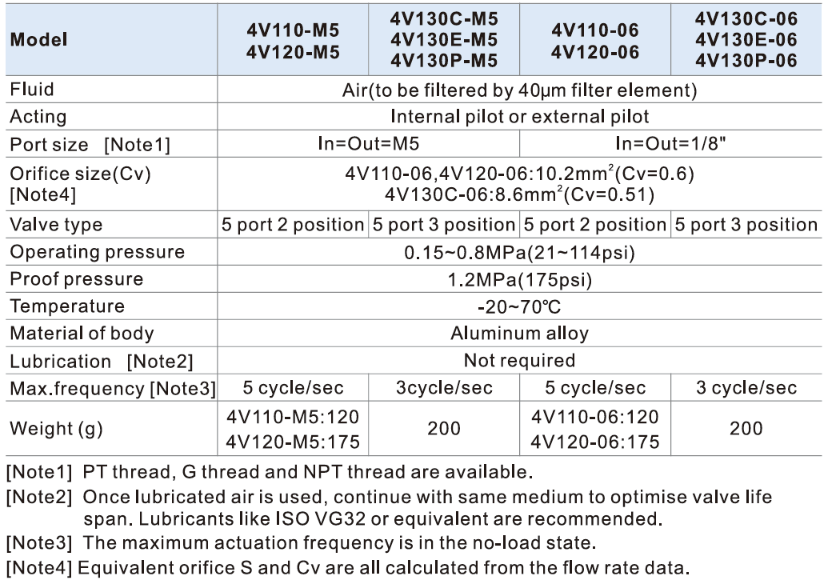

👉 Theo catalog 4V100 series, van được thiết kế cho hệ thống tự động hóa có lưu lượng khí lớn hơn và yêu cầu điều khiển phức tạp hơn

2. So sánh chi tiết Series 3V và 4V

2.1 Số cổng và cấu trúc

1. 3V: 3 cổng – 2 vị trí
2. 4V: 5 cổng – 2 hoặc 3 vị trí

👉 4V có cấu trúc phức tạp hơn, cho phép điều khiển linh hoạt hơn.

2.2 Loại xi lanh tương thích

1. 3V → Xi lanh 1 tác động
2. 4V → Xi lanh 2 tác động

👉 Đây là điểm khác biệt quan trọng nhất khi lựa chọn.

2.3 Nguyên lý hoạt động

1. 3V Series:Cấp và xả khí một chiều
2. Không đảo chiều piston
3. 4V Series:Đảo chiều piston (đẩy – kéo)
4. Có thể giữ trạng thái giữa (5/3 way)

2.4 Lưu lượng khí (Cv) & Port size

1. 3V series:Port: M5 / 1/8”
2. Cv thấp → phù hợp tải nhỏ
3. 4V series:Port: 1/8” – 1/4”
4. Cv cao hơn → phù hợp hệ thống công nghiệp

👉 Cv càng cao → lưu lượng khí càng lớn → tốc độ xi lanh càng nhanh.

2.5 Ứng dụng thực tế

3V Series:

1. Máy đóng gói mini
2. Hệ thống khí nén đơn giản
3. Thiết bị tự động nhỏ

4V Series:

1. Dây chuyền sản xuất
2. Robot công nghiệp
3. Máy CNC, hệ thống tự động hóa

3. Nên chọn 3V hay 4V?

Chọn 3V nếu:

1. Hệ thống đơn giản
2. Chỉ cần xi lanh 1 tác động
3. Lưu lượng khí thấp
4. Ưu tiên chi phí thấp

Chọn 4V nếu:

1. Hệ thống tự động hóa
2. Xi lanh 2 tác động
3. Cần đảo chiều piston
4. Yêu cầu tốc độ cao và ổn định
