Lỗi thường gặp khi lắp đặt van điện từ và cách khắc phục

Trong các hệ thống khí nén và tự động hóa, van điện từ là thiết bị quan trọng để điều khiển xi lanh, bộ truyền động và các thiết bị khí nén khác. Việc lắp đặt van điện từ sai kỹ thuật có thể dẫn đến rò khí, van không nhảy, rung lắc, giảm hiệu suất hoặc làm hỏng coil, ảnh hưởng trực tiếp đến hiệu suất và tuổi thọ hệ thống. Bài viết này tổng hợp lỗi thường gặp khi lắp đặt van điện từ AirTAC và cách khắc phục, đồng thời gợi ý các hình ảnh catalog và ảnh thực tế để tăng hiệu quả SEO.

1. Tổng quan về van điện từ AirTAC

Van điện từ AirTAC là thiết bị điều khiển khí nén tự động, dùng để cấp/xả khí vào xi lanh hoặc các thiết bị khác. Các series phổ biến gồm:

1. 3V Series: Van 3 cổng – 2 vị trí, dùng cho xi lanh 1 tác động.
2. 4V Series: Van 5 cổng – 2/3 vị trí, dùng cho xi lanh 2 tác động.
3. 5V Series: Dòng công nghiệp, lưu lượng lớn, áp suất cao.

Các van AirTAC có port size và Cv khác nhau cho từng model, giúp đáp ứng yêu cầu tốc độ và lực xi lanh khác nhau. Việc lắp đặt đúng port size và Cv là bước đầu tiên để tránh lỗi vận hành.

2. Lỗi thường gặp khi lắp đặt van điện từ

2.1 Lựa chọn port size và Cv không đúng

1. Nguyên nhân: Kỹ sư hoặc thợ lắp đặt chọn port size hoặc Cv không phù hợp với xi lanh, áp suất hệ thống.
2. Hậu quả:Xi lanh vận hành chậm, không đủ lực
3. Van phản hồi chậm, rung lắc hoặc không nhảy
4. Áp suất rơi cao → giảm hiệu suất khí nén
5. Khắc phục:Kiểm tra catalog AirTAC trước khi chọn model van
6. Chọn port size và Cv tương thích với xi lanh và tốc độ mong muốn

2.2 Siết ốc quá mạnh hoặc quá yếu

1. Quá mạnh: Làm nứt thân van hoặc hỏng ren → rò khí, hỏng van
2. Quá yếu: Rò khí, van không vận hành chuẩn
3. Khắc phục:Dùng lực siết chuẩn theo catalog
4. Sử dụng cờ lê lực để đảm bảo torque chính xác

2.3 Kết nối coil sai

1. Lỗi phổ biến: Chọn sai loại coil, đấu sai vertical/parallel plug wire
2. Hậu quả: Van không nhảy, coil bị nóng hoặc cháy
3. Khắc phục:Chọn đúng điện áp: AC220V, AC110V, DC24V hoặc DC12V
4. Chọn đúng loại coil và hướng kết nối theo catalog

2.4 Lắp van sai series hoặc model

1. Lắp van không cùng series → áp suất và lưu lượng không đồng bộ
2. Lắp model quá nhỏ → không đủ lưu lượng, piston chậm
3. Lắp model quá lớn → chi phí cao, đường ống oversize

2.5 Lỗi do môi trường và bụi bẩn

1. Không lọc khí → bụi, dầu làm kẹt spool
2. Không vệ sinh định kỳ → piston vận hành chậm, van phản hồi chậm

3. Nguyên tắc khắc phục và phòng tránh

3.1 Kiểm tra catalog trước khi lắp

1. Xác định port size, Cv và áp suất tối đa
2. Lựa chọn van theo xi lanh và yêu cầu tốc độ

3.2 Lắp đúng torque

1. Sử dụng cờ lê lực để siết vít vừa phải
2. Tránh làm biến dạng thân van hoặc nứt ren

3.3 Kết nối coil chính xác

1. Chọn đúng điện áp và loại coil
2. Kết nối đúng vertical/parallel plug wire
3. Kiểm tra van trước khi cấp nguồn

3.4 Lọc khí và bảo trì định kỳ

1. Lọc khí ≤ 40 μm để ngăn bụi
2. Vệ sinh van, spool và piston định kỳ

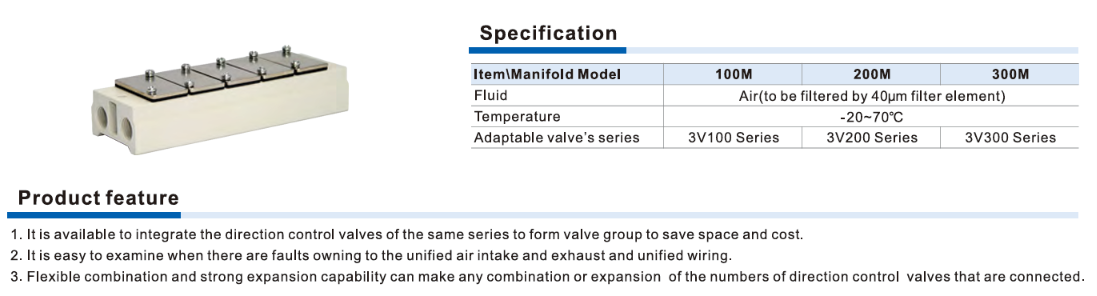

3. Kiểm tra van và manifold thường xuyên

3.5 Chọn series đúng

1. Không lắp van khác series trên cùng hệ thống
2. Sử dụng đúng 3V/4V/5V để đồng bộ port size, Cv, áp suất
