Khi nào nên dùng van điện từ Manifold (đế van khí nén)?

1. Giới thiệu van điện từ Manifold

Trong hệ thống khí nén công nghiệp, van điện từ Manifold (đế van) là giải pháp giúp tập trung nhiều van điện từ lên cùng một đế chung, tạo thành một cụm điều khiển thống nhất.

Thay vì lắp từng van riêng lẻ, hệ thống manifold giúp:

1. Giảm dây điện coil
2. Giảm ống khí
3. Dễ bảo trì
4. Tăng độ ổn định vận hành

2. Van điện từ Manifold là gì?

Van điện từ Manifold (hay đế van khí nén) là cụm lắp nhiều van điện từ trên cùng một đế nhôm có sẵn đường khí bên trong.

Cấu trúc gồm:

1. Đế manifold (base)
2. Van điện từ lắp theo station
3. Nắp chặn (blank plate)
4. Cổng cấp khí và xả khí chung

👉 Mỗi van vẫn hoạt động độc lập nhưng dùng chung hệ thống cấp khí.

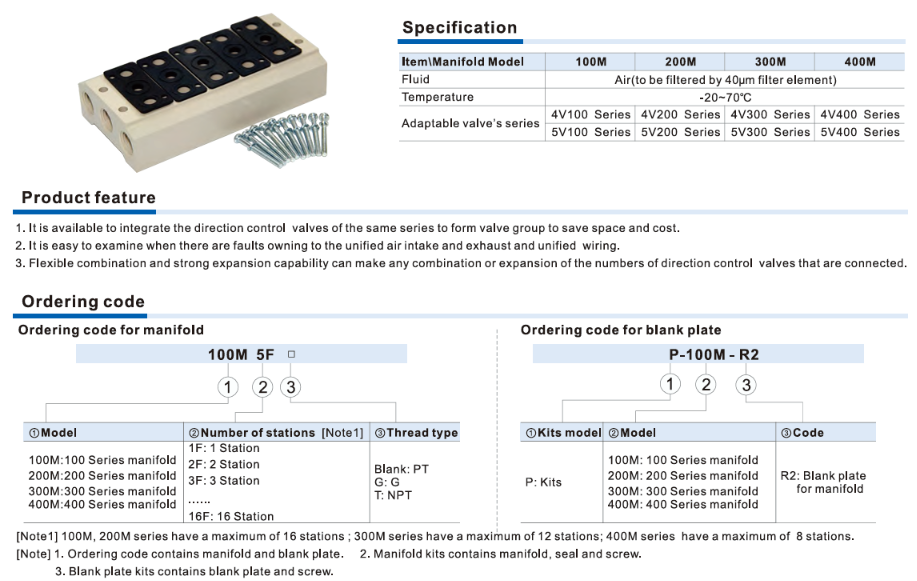

3. Cấu tạo hệ thống Manifold AirTAC

3.1. Đế manifold

Là phần thân chính bằng nhôm, có đường dẫn khí nội bộ.

3.2. Van điện từ

Các dòng phổ biến:

1. 3V100 / 3V200 / 3V300 series

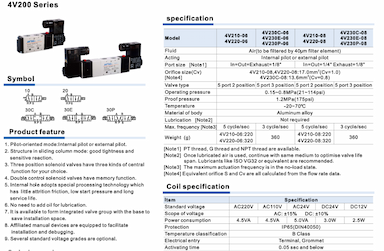

2. 4V210 / 4V220 / 4V230 series

3.3. Blank plate

Dùng để bịt vị trí chưa lắp van, giúp mở rộng hệ thống sau này.

4. Khi nào nên dùng van điện từ Manifold?

4.1. Khi hệ thống có nhiều xi lanh

Nếu hệ thống có từ 4 xi lanh trở lên, việc dùng van rời sẽ gây:

1. Rối dây điện coil
2. Nhiều điểm rò khí
3. Khó kiểm soát tín hiệu

👉 Manifold giúp gom tất cả về 1 cụm, dễ quản lý hơn.

4.2. Dây chuyền tự động hóa

Ứng dụng:

1. Máy đóng gói
2. Robot gắp sản phẩm
3. Dây chuyền lắp ráp

👉 Lợi ích:

1. Giảm thời gian lắp đặt
2. Chuẩn hóa hệ thống PLC
3. Dễ bảo trì theo module

4.3. Khi cần giảm lỗi hệ thống

Van rời thường gặp:

1. đấu sai dây coil
2. rò khí tại fitting
3. khó kiểm tra lỗi từng van

Manifold giúp giảm mạnh số điểm lỗi.

4.4. Khi cần tối ưu không gian

Manifold giúp:

1. giảm ống khí
2. giảm fitting
3. gọn trong tủ điện

5. Khi KHÔNG nên dùng Manifold

Không nên dùng khi:

1. hệ thống chỉ 1–2 xi lanh
2. máy nhỏ, chi phí thấp
3. cần thay đổi layout thường xuyên

👉 Trong trường hợp này nên dùng van rời 3V / 4V.

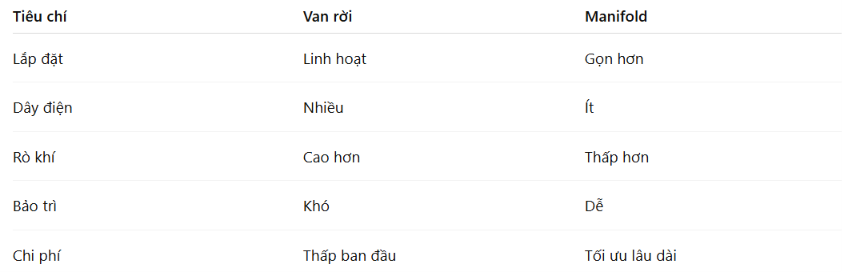

6. So sánh van rời và Manifold

7. Ứng dụng thực tế

Van điện từ Manifold được dùng trong:

1. máy đóng gói tốc độ cao
2. dây chuyền tự động hóa
3. robot công nghiệp
4. hệ thống khí nén đa xi lanh

8. Kết luận

Van điện từ Manifold là giải pháp tối ưu cho hệ thống khí nén hiện đại, đặc biệt trong dây chuyền tự động hóa.

Ưu điểm:

1. Gọn hệ thống
2. Giảm lỗi kỹ thuật
3. Dễ bảo trì
4. Tăng độ ổn định

👉 Đây là tiêu chuẩn trong các hệ thống công nghiệp quy mô vừa và lớn.
