Hướng dẫn cách lắp đặt van AirTAC đúng kỹ thuật

Trong các hệ thống khí nén và tự động hóa, van điện từ là thiết bị quan trọng để điều khiển xi lanh, bộ truyền động và các thiết bị khí nén khác. Việc lắp đặt van điện từ sai kỹ thuật có thể dẫn đến nhiều vấn đề như rò khí, van không nhảy, rung lắc, giảm hiệu suất hoặc hỏng coil, ảnh hưởng trực tiếp đến hiệu suất và tuổi thọ của hệ thống. Bài viết này sẽ tổng hợp cách lắp đặt van AirTAC đúng kỹ thuật, các lỗi thường gặp và cách khắc phục, đồng thời gợi ý hình ảnh catalog và ảnh thực tế để tối ưu SEO.

1. Tổng quan về van điện từ AirTAC

Van điện từ AirTAC là thiết bị điều khiển khí nén tự động, dùng để cấp/xả khí vào xi lanh hoặc các thiết bị khác. Các series phổ biến gồm:

1. 3V Series: Van 3 cổng – 2 vị trí, dùng cho xi lanh 1 tác động.
2. 4V Series: Van 5 cổng – 2/3 vị trí, dùng cho xi lanh 2 tác động.
3. 5V Series: Dòng công nghiệp, lưu lượng lớn, áp suất cao.

Các van AirTAC có port size và Cv khác nhau cho từng model, giúp đáp ứng yêu cầu tốc độ và lực xi lanh khác nhau. Việc lắp đặt đúng port size và Cv là bước đầu tiên để tránh lỗi vận hành.

2. Chuẩn bị trước khi lắp đặt

Trước khi bắt đầu lắp đặt, bạn cần chuẩn bị:

2.1 Kiểm tra van và thông số kỹ thuật

1. Kiểm tra port size, Cv, áp suất làm việc trên catalog AirTAC.
2. Xác định loại van phù hợp với xi lanh 1 tác động hay 2 tác động.
3. Lựa chọn series tương thích (3V/4V/5V) với hệ thống.

2.2 Chuẩn bị dụng cụ

1. Cờ lê lực để siết vít đúng torque.
2. Bộ vít, bộ ren, dây dẫn coil, ống khí nén.
3. Bộ lọc khí (≤40 μm) để ngăn bụi và dầu bẩn vào van.

2.3 Kiểm tra môi trường lắp đặt

1. Hệ thống sạch, không bụi bẩn, không có chất lỏng gây ô nhiễm.
2. Tránh đặt van ở vị trí dễ va đập hoặc rung lắc.

3. Quy trình lắp đặt van AirTAC

3.1 Lắp đặt cơ bản

1. Xác định vị trí van trên hệ thống sao cho dễ kiểm tra và bảo trì.
2. Lắp đúng cổng inlet/outlet, đảm bảo hướng dòng khí phù hợp.

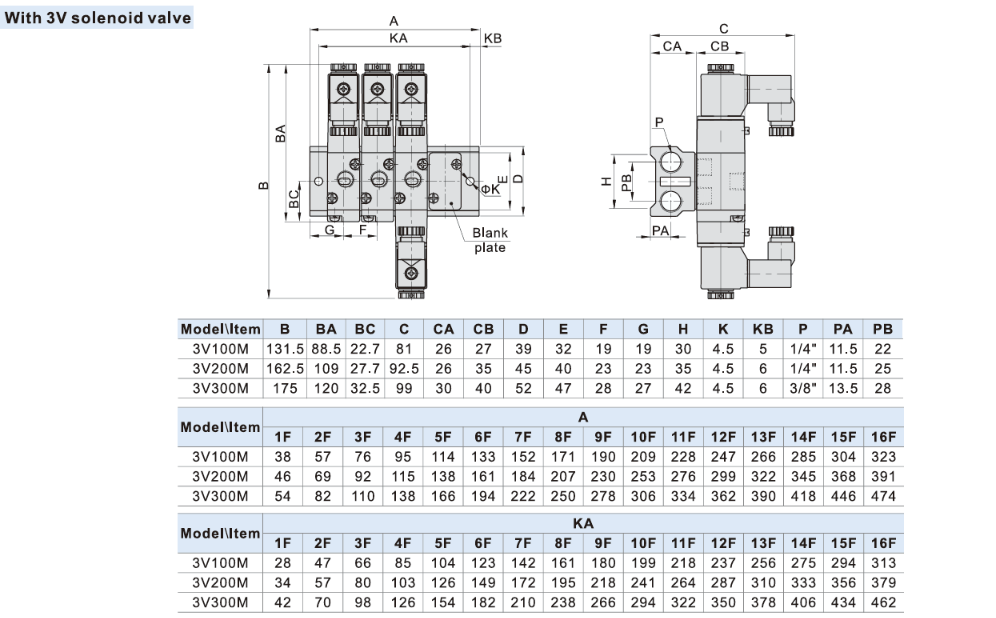

3. Khi dùng manifold, các van phải cùng series và port size để tránh lỗi.

3.2 Siết vít đúng torque

1. Sử dụng cờ lê lực để siết vừa đủ, tránh làm nứt thân van hoặc hỏng ren.
2. Không siết quá mạnh hoặc quá yếu để đảm bảo van vận hành ổn định.

3.3 Kết nối coil

1. Chọn điện áp coil phù hợp: AC220V, AC110V, DC24V, DC12V.
2. Chọn đúng loại coil và kết nối vertical/parallel plug wire theo catalog.
3. Kiểm tra kết nối trước khi cấp điện chính.

3.4 Kiểm tra và thử nghiệm

1. Kiểm tra rò khí bằng áp suất thấp.
2. Thử van nhảy/chạy nhiều lần để đảm bảo xi lanh phản hồi chính xác.
3. Kiểm tra hoạt động của manifold nếu có.

4. Lỗi thường gặp khi lắp đặt

4.1 Port size hoặc Cv không phù hợp

1. Chọn port size hoặc Cv sai → xi lanh chạy chậm, van rung, áp suất rơi cao.
2. Khắc phục: Kiểm tra catalog trước khi lắp, chọn van tương thích.

4.2 Siết vít quá mạnh hoặc quá yếu

1. Quá mạnh → nứt thân, hỏng ren
2. Quá yếu → rò khí, van không nhảy
3. Khắc phục: Dùng cờ lê lực theo khuyến nghị catalog.

4.3 Kết nối coil sai

1. Lỗi phổ biến: đấu ngược vertical/parallel plug wire, chọn điện áp sai
2. Hậu quả: van không nhảy, coil nóng hoặc cháy
3. Khắc phục: chọn điện áp đúng, đấu nối chính xác

4.4 Lắp van sai series hoặc model

1. Các van không cùng series → áp suất/flow không đồng bộ
2. Van quá nhỏ → không đủ lưu lượng
3. Van quá lớn → tốn chi phí, đường ống oversize

4.5 Lỗi do môi trường và bụi bẩn

1. Không lọc khí → bụi, dầu làm kẹt spool
2. Không vệ sinh → piston vận hành chậm, van phản hồi chậm

5. Nguyên tắc phòng tránh lỗi

5.1 Kiểm tra catalog trước khi lắp

1. Xác định port size, Cv và áp suất tối đa
2. Chọn van theo xi lanh và tốc độ yêu cầu

5.2 Lắp đúng torque

1. Sử dụng cờ lê lực
2. Tránh làm biến dạng thân van hoặc nứt ren

5.3 Kết nối coil chính xác

1. Chọn đúng điện áp và loại coil
2. Kết nối đúng vertical/parallel plug wire
3. Test van trước khi cấp điện chính

5.4 Lọc khí và bảo trì định kỳ

1. Lọc khí ≤ 40 μm
2. Vệ sinh van, spool, piston định kỳ
3. Kiểm tra manifold và toàn bộ hệ thống

5.5 Chọn series đúng

1. Không lắp các series khác nhau trên cùng hệ thống
2. Dùng 3V / 4V / 5V để đồng bộ port size, Cv và áp suất
