Cách tính lực xi lanh khí nén (có bảng tra thực tế)

Lực xi lanh khí nén là gì?

Lực xi lanh khí nén là lực đẩy hoặc lực kéo mà xi lanh tạo ra khi khí nén tác động lên piston bên trong.

Đây là thông số cực kỳ quan trọng vì nó quyết định:

1. Xi lanh có đẩy nổi tải hay không
2. Tốc độ hoạt động
3. Độ ổn định của hệ thống

👉 Nếu chọn sai lực:

1. Xi lanh sẽ yếu
2. Không đủ tải
3. Hoặc gây lãng phí khí nén

Công thức tính lực xi lanh khí nén

Lực xi lanh được tính theo công thức:

F=P×AF = P \times AF=P×A

Trong đó:

1. F = lực (N)
2. P = áp suất khí (Pa)
3. A = diện tích piston (mm² hoặc m²)

👉 Bore càng lớn → diện tích piston càng lớn → lực càng mạnh.

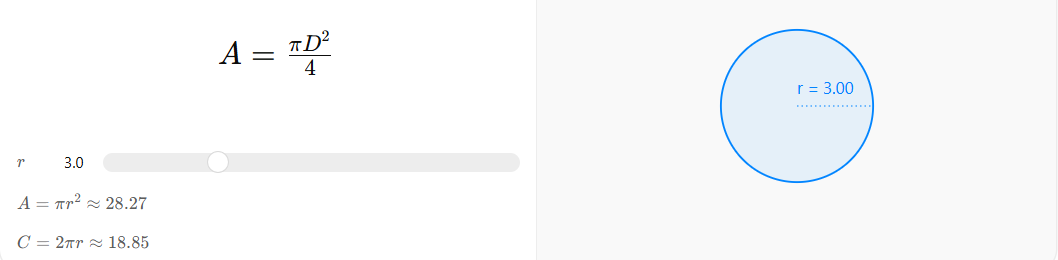

Cách tính diện tích piston

Diện tích piston được tính theo công thức:

Trong đó:

1. D = bore xi lanh

Ví dụ:

1. Bore 63mm
2. Diện tích piston ≈ 3117 mm²

👉 Sau đó lấy:

1. Diện tích piston × áp suất khí
2. → ra lực lý thuyết

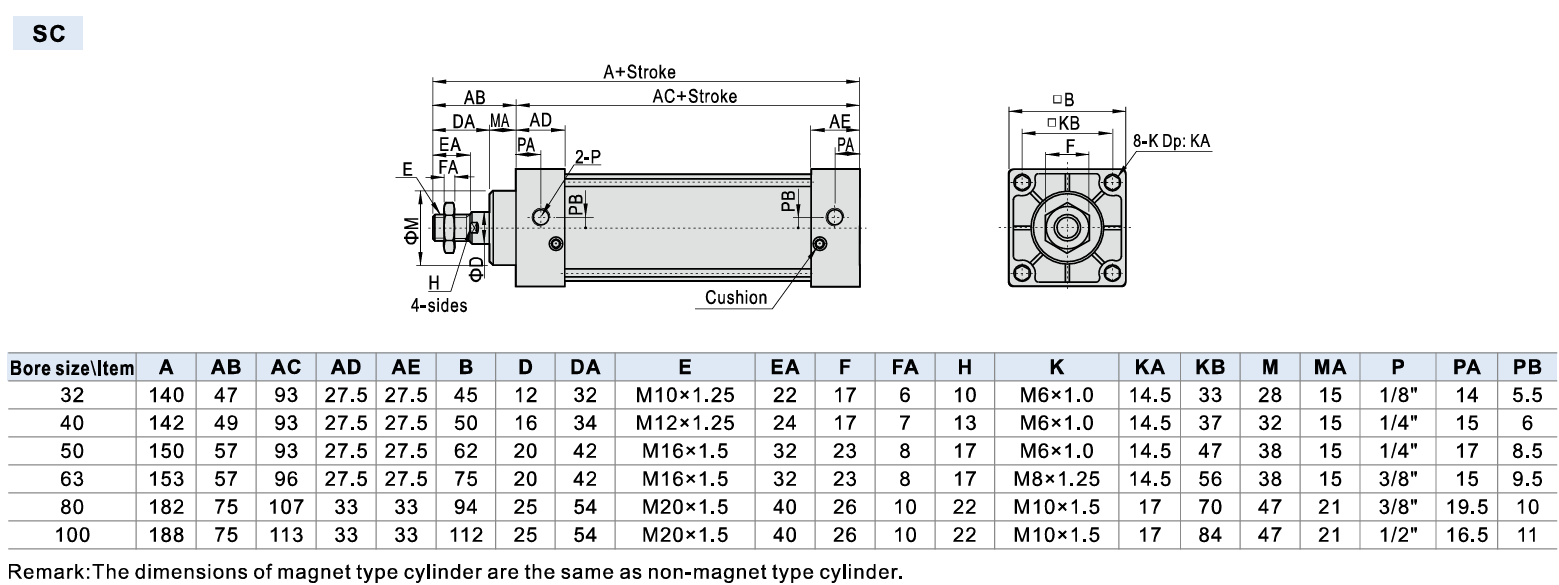

Ví dụ tính lực xi lanh SC63

Ví dụ:

1. Bore = 63mm
2. Áp suất = 5 bar (0.5 MPa)

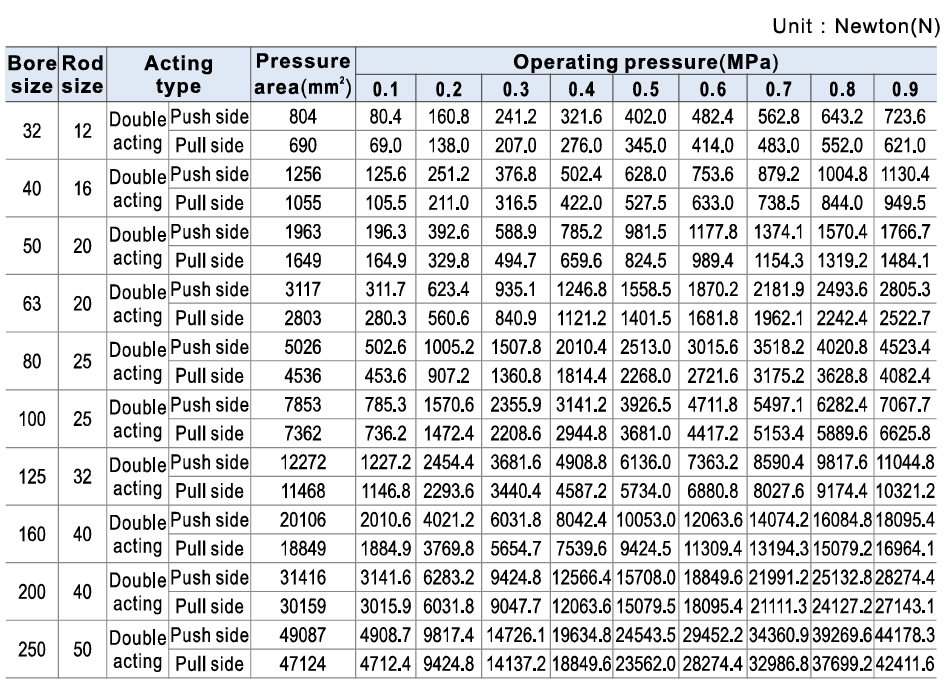

Theo bảng thrust trong catalog:

1. Lực đẩy khoảng 150–160kgf

👉 Tuy nhiên:

1. Đây là lực lý thuyết
2. Thực tế nên trừ hao khoảng 20–30%

👉 Đây là lực đẩy lý thuyết khi xi lanh đẩy ra.

Vì sao lực thực tế nhỏ hơn lý thuyết?

Nhiều người tính đúng công thức nhưng:

👉 Xi lanh vẫn không đẩy nổi tải.

Nguyên nhân gồm:

1. Ma sát cơ khí
2. Rò rỉ khí
3. Áp suất không ổn định
4. Tải lệch tâm
5. Mounting sai

👉 Thực tế:

1. Chỉ nên dùng khoảng 60–80% lực tính toán.

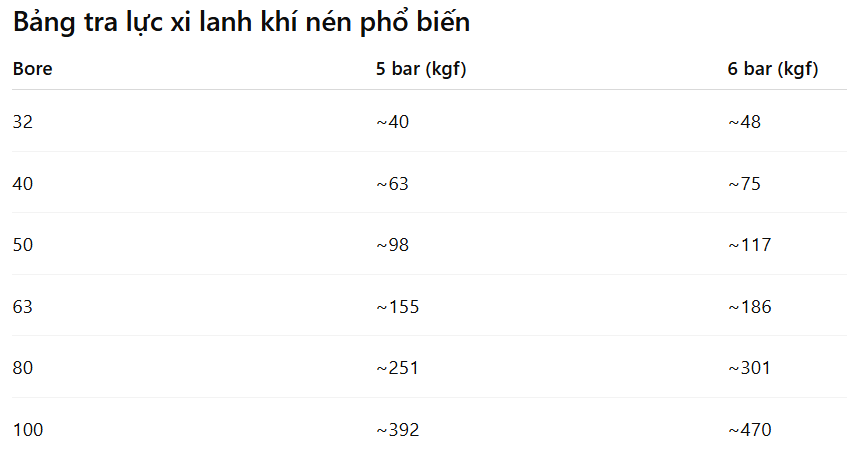

Cách chọn bore theo lực cần dùng

Tải nhẹ

1. Bore 32–40

Tải trung bình

1. Bore 50–63

Tải nặng

1. Bore 80–100

👉 Không nên chọn sát lực tải.

Khuyến nghị:

1. Dư tải khoảng 20–30%

Lực đẩy và lực kéo khác nhau thế nào?

Nhiều người không để ý:

1. Lực đẩy ra
2. Và lực kéo về

👉 KHÔNG giống nhau.

Vì:

1. Khi kéo về, ty piston chiếm diện tích
2. Diện tích tác động nhỏ hơn

→ lực kéo luôn nhỏ hơn lực đẩy.

Những sai lầm thường gặp khi tính lực xi lanh

Chỉ nhìn bore mà không nhìn áp suất

1. Bore lớn nhưng áp yếu → lực vẫn nhỏ

Không tính ma sát

1. Dẫn đến chọn thiếu lực

Chọn xi lanh quá lớn

1. Tốn khí
2. Chi phí cao
3. Hệ thống cồng kềnh

👉 Đây là lỗi rất phổ biến trong thiết kế khí nén.

Khi nào nên tăng bore?

Bạn nên tăng bore khi:

1. Tải nặng hơn
2. Áp suất khí thấp
3. Stroke dài
4. Cần tăng độ ổn định

👉 Tuy nhiên:

1. Bore lớn → tiêu thụ khí nhiều hơn

Kết luận

Việc tính đúng lực xi lanh khí nén giúp:

1. Chọn đúng bore
2. Đảm bảo đủ tải
3. Giảm lỗi hệ thống
4. Tiết kiệm chi phí vận hành

👉 Khi tính lực, cần chú ý:

1. Bore
2. Áp suất khí
3. Ma sát thực tế
4. Tải trọng
5. Hệ thống lắp đặt

👉 Nếu chưa biết chọn loại nào phù hợp, bạn có thể tham khảo các dòng xi lanh khí nén AirTAC với đầy đủ bảng thrust và thông số kỹ thuật.
