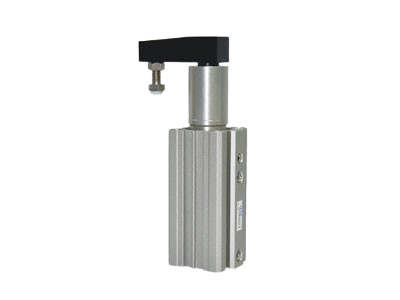

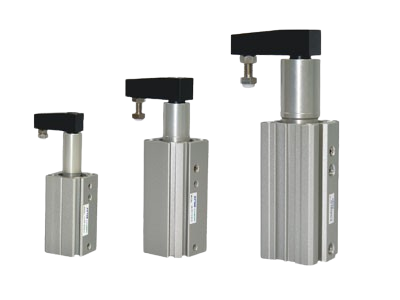

Xi lanh kẹp xoay QCK Series – Kẹp khí nén xoay 90° (12–63mm)

Thông số kỹ thuật Xi lanh kẹp xoay QCK Series:

Xi lanh kẹp xoay QCK Series là thiết bị kẹp khí nén 2 chiều kết hợp chuyển động xoay và tịnh tiến, được thiết kế nhỏ gọn, chuyên dùng trong các hệ thống tự động hóa công nghiệp, đồ gá hàn và máy CNC. Sản phẩm giúp tối ưu không gian, đảm bảo thao tác kẹp nhanh, chính xác và an toàn.

Khái niệm sản phẩm

Xi lanh kẹp xoay là loại xi lanh khí nén có khả năng xoay một góc (90°) trước khi thực hiện hành trình kẹp, giúp tránh va chạm với chi tiết khi cấp phôi. Dòng QCK Series hoạt động theo nguyên lý push & turn (đẩy và xoay), nâng cao hiệu quả làm việc trong không gian hẹp.

Tính năng & đặc điểm nổi bật Xi lanh kẹp xoay QCK Series

1. Cơ chế xoay 90° (trái hoặc phải) giúp thao tác linh hoạt
2. Thiết kế nhỏ gọn, thân vuông chắc chắn dễ lắp đặt trong không gian hạn chế
3. Tích hợp nam châm (magnet) sẵn, hỗ trợ gắn cảm biến hành trình
4. Ty piston xử lý QPQ chống mài mòn, chịu được môi trường hàn và bụi bẩn
5. Trang bị vòng gạt bụi inox giúp bảo vệ linh kiện bên trong
6. Tùy chọn hành trình kẹp đa dạng (10 / 20 / 30 / 50 mm)
7. Hỗ trợ xoay trái (L) hoặc xoay phải (R) theo nhu cầu sử dụng
8. Tương thích phụ kiện ACQ Series, dễ dàng thay thế và lắp đặt

Thông số kỹ thuật Xi lanh kẹp xoay QCK Series

1. Model: QCK12, QCK16, QCK20, QCK25, QCK32, QCK40, QCK50, QCK63
2. Kiểu hoạt động: Double acting (2 chiều)
3. Môi chất: khí nén (lọc 40μm)
4. Áp suất hoạt động: 0.15 ~ 1.0 MPa (1.5–10 bar)
5. Áp suất chịu tối đa: 1.5 MPa (15 bar)
6. Nhiệt độ làm việc: -20°C đến 70°C
7. Góc xoay: 90°
8. Độ lặp lại: ±2°
9. Tốc độ làm việc: 50 – 200 mm/s
10. Kiểu giảm chấn: Bumper
11. Kích thước cổng khí: M5x0.8 / 1/8” / 1/4”

Ưu điểm của sản phẩm Xi lanh kẹp xoay QCK Series

1. Tiết kiệm không gian nhờ thiết kế compact
2. Độ chính xác cao với cơ chế xoay + kẹp đồng bộ
3. Độ bền vượt trội nhờ xử lý bề mặt QPQ và chống bụi
4. Dễ tích hợp hệ thống tự động với cảm biến và phụ kiện tiêu chuẩn
5. Hoạt động ổn định, ít bảo trì trong môi trường công nghiệp

Ứng dụng Xi lanh kẹp xoay QCK Series

1. Đồ gá hàn trong ngành cơ khí, ô tô
2. Dây chuyền lắp ráp tự động
3. Máy CNC và hệ thống gia công chính xác
4. Robot công nghiệp và hệ thống pick & place
5. Ngành sản xuất điện tử, kim loại, cơ khí chế tạo
