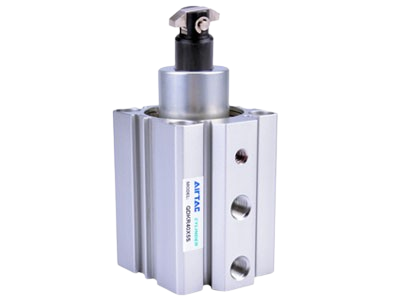

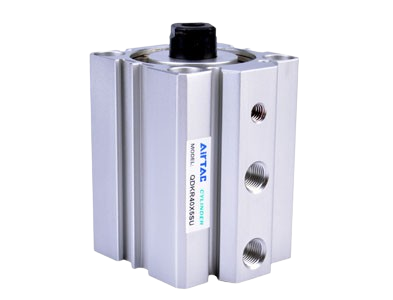

Xi lanh kẹp xoay ngang QDK Series – Kẹp khí nén 90° (Double Acting)

Thông số kỹ thuật Xi lanh kẹp xoay ngang QDK Series:

Xi lanh kẹp xoay QDK Series là thiết bị kẹp khí nén 2 chiều với cơ chế xoay ngang 90°, được thiết kế tối ưu cho các hệ thống tự động hóa, đồ gá hàn và máy CNC. Với thiết kế nhỏ gọn và chuyển động xoay trên mặt phẳng ngang, sản phẩm giúp tiết kiệm không gian và tăng hiệu quả vận hành.

Khái niệm sản phẩm

Xi lanh kẹp xoay ngang là dạng xi lanh khí nén có khả năng xoay trên mặt phẳng ngang trước khi thực hiện hành trình kẹp, giúp tránh va chạm với chi tiết trong quá trình cấp phôi. Dòng QDK Series hoạt động theo nguyên lý push & turn (đẩy và xoay), phù hợp với các ứng dụng yêu cầu không gian thấp hoặc hạn chế chiều cao.

Tính năng & đặc điểm nổi bật Xi lanh kẹp xoay ngang QDK Series

1. Cơ chế xoay ngang 90° giúp tiết kiệm không gian hơn so với dòng kẹp xoay đứng
2. Thiết kế compact, thân vuông chắc chắn dễ lắp đặt
3. Tích hợp rãnh gắn cảm biến từ (magnetic switch slot) quanh thân xi lanh
4. Cơ cấu 2 chốt dẫn hướng (double pins) tăng độ ổn định khi xoay
5. Có tùy chọn nắp trước dạng boss hoặc dạng phẳng (flush)
6. Hỗ trợ xoay trái (L) hoặc phải (R) linh hoạt
7. Hành trình kẹp cố định 5mm, đảm bảo thao tác nhanh và chính xác

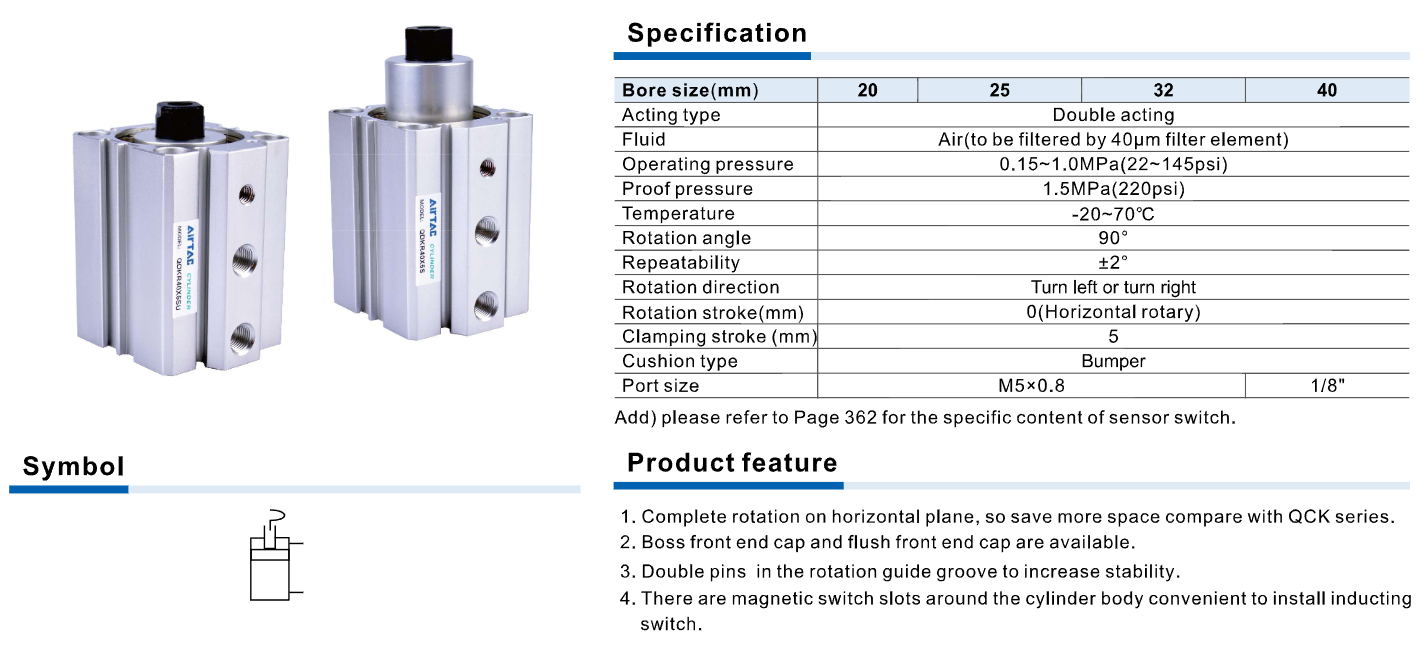

Thông số kỹ thuật Xi lanh kẹp xoay ngang QDK Series

1. Model: QDK20, QDK25, QDK32, QDK40
2. Kiểu hoạt động: Double acting (2 chiều)
3. Môi chất: khí nén (lọc 40μm)
4. Áp suất hoạt động: 0.15 ~ 1.0 MPa (22–145 psi)
5. Áp suất chịu tối đa: 1.5 MPa (220 psi)
6. Nhiệt độ làm việc: -20°C đến 70°C
7. Góc xoay: 90°
8. Độ lặp lại: ±2°
9. Hành trình xoay: 0 (xoay ngang)
10. Hành trình kẹp: 5 mm
11. Kiểu giảm chấn: Bumper
12. Kích thước cổng khí: M5x0.8 / 1/8”

Ưu điểm của sản phẩm Xi lanh kẹp xoay ngang QDK Series

1. Tiết kiệm không gian tối đa nhờ thiết kế xoay ngang
2. Độ ổn định cao với cơ cấu dẫn hướng kép
3. Dễ tích hợp cảm biến nhờ rãnh từ sẵn
4. Độ bền cao, hoạt động ổn định trong môi trường công nghiệp
5. Lắp đặt linh hoạt, nhiều tùy chọn cấu hình

Ứng dụng Xi lanh kẹp xoay ngang QDK Series

1. Đồ gá hàn trong ngành cơ khí và ô tô
2. Dây chuyền lắp ráp tự động
3. Máy CNC và hệ thống gia công
4. Robot công nghiệp và hệ thống pick & place
5. Ngành điện tử, kim loại và sản xuất công nghiệp
